Siglent SDS1102CML+ Oscyloskop Cyfrowy Seria SDS1000CML+

Przegląd produktu

   Karta katalogowa

Oscloskop SDS1102CML+ to dwukanałowy uniwersalny oscyloskop cyfrowy o szerokości pasma 100 MHz. Głębokość pamięci wynosi 2 Mpt, co zapewnia dokładną rozdzielczość przebiegów i umożliwia rejestrację sygnałów o większej długości. Ekran TFT-LCD (800*480) o przekątnej 7 cali zapewnia odpowiednią ilość miejsca na ekranie, co pozwala lepiej widzieć i analizować szczegóły przebiegów. Wraz z częstotliwością próbkowania 1 GSa/s, SDS1102CML+ obsługuje pomiary 32 parametrów i wspólne operacje matematyczne, aby przyspieszyć złożone / powtarzalne pomiary.

Kluczowe cechy

• Obsługuje wyświetlanie w wielu językach i wbudowaną pomoc
• Wygaszacz ekranu od 1 minuty do 5 godzin
• Filtr cyfrowy i funkcja rejestratora kształtu fali
• Klawisz funkcji przechowywania skrótów
• 7-calowy wyświetlacz TFT-LCD o rozdzielczości 800 * 480
• Wiele interfejsów: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass / Fail

Prezentacja funkcji

Automatyczny pomiar 32 parametrów i wyświetlacz 5 parametrów

SDS1000CML+ obsługuje pomiary napięcia, czasu i opóźnienia,

łącznie 32 różne parametry. Użytkownik ma możliwość wyboru

pięciu pomiarów do wyświetlenia na ekranie. Wszystkie parametry

pomiarowe mogą być również wyświetlane jednocześnie.

Pamięć normalna (40 Kpts)

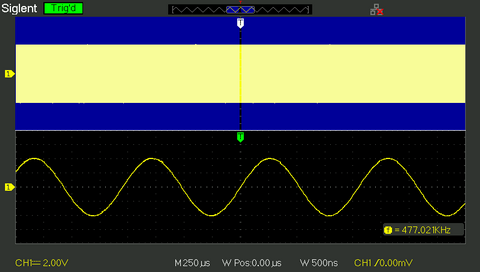

Pamięć długa (3 Mpts)

Funkcja Zoom

Zoom może rozszerzyć częściowy segment przebiegu, dając użytkownikowi

nie tylko przegląd całego sygnału, ale również szczegółowy widok

powiększonego segmentu. Funkcja Zoom jest wygodnym sposobem

na zlokalizowanie określonego segmentu sygnału przy jednoczesnym

powiększeniu go w celu zobaczenia szczegółów.

Funkcja PASS/FAIL

Dzięki łatwemu generowaniu zdefiniowanych przez użytkownika szablonów testowych,

SDS1000CML+ porównuje aktualnie mierzony ślad z szablonowym śladem maski,

co czyni go odpowiednim do długoterminowego monitorowania sygnału lub testowania

zautomatyzowanych linii produkcyjnych.

Funkcja matematyczna

SDS1000CML+ zapewnia 5 rodzajów operacji matematycznych: +, -, *, /, FFT,

obsługując przebieg kanału i przebieg FFT w podzielonych oknach wyświetlania

lub oba sygnały pojawiające się na pełnym ekranie.

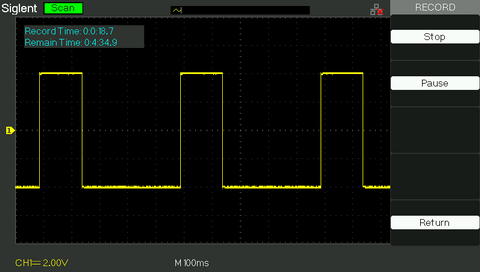

Digital recorder

Cyfrowy rejestrator jest w stanie zapisywać dane w czasie rzeczywistym

i bez czasu martwego. SDS1000CML+ dostarcza 7 M pamięci dla rejestratora

oraz obsługuje dysk USB.

Digital Recorder Replay

Odtwarzanie danych, w celu obserwacji i analizy.

Wbudowana opcja pomocy

Obsługuje wielojęzyczny wyświetlacz i wbudowaną pomoc online,

zapoznaje użytkownika z wszystkimi funkcjami.

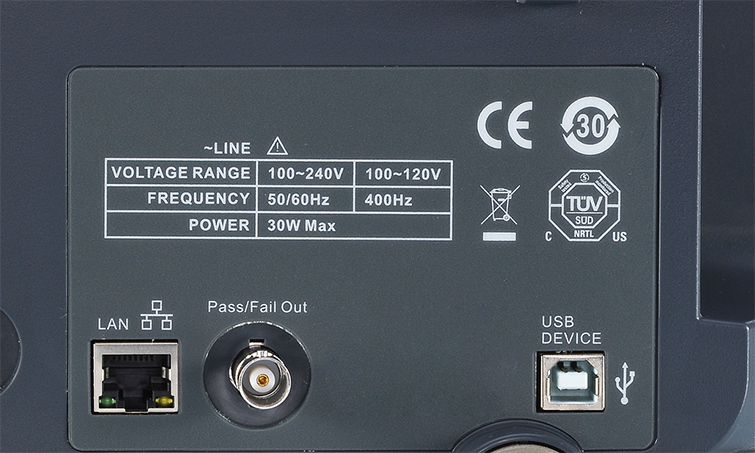

Interfejsy

SDS1000CML+ obsługuje host USB, urządzenie USB (USBTMC),

LAN (VXI-11), Pass/Fail.
