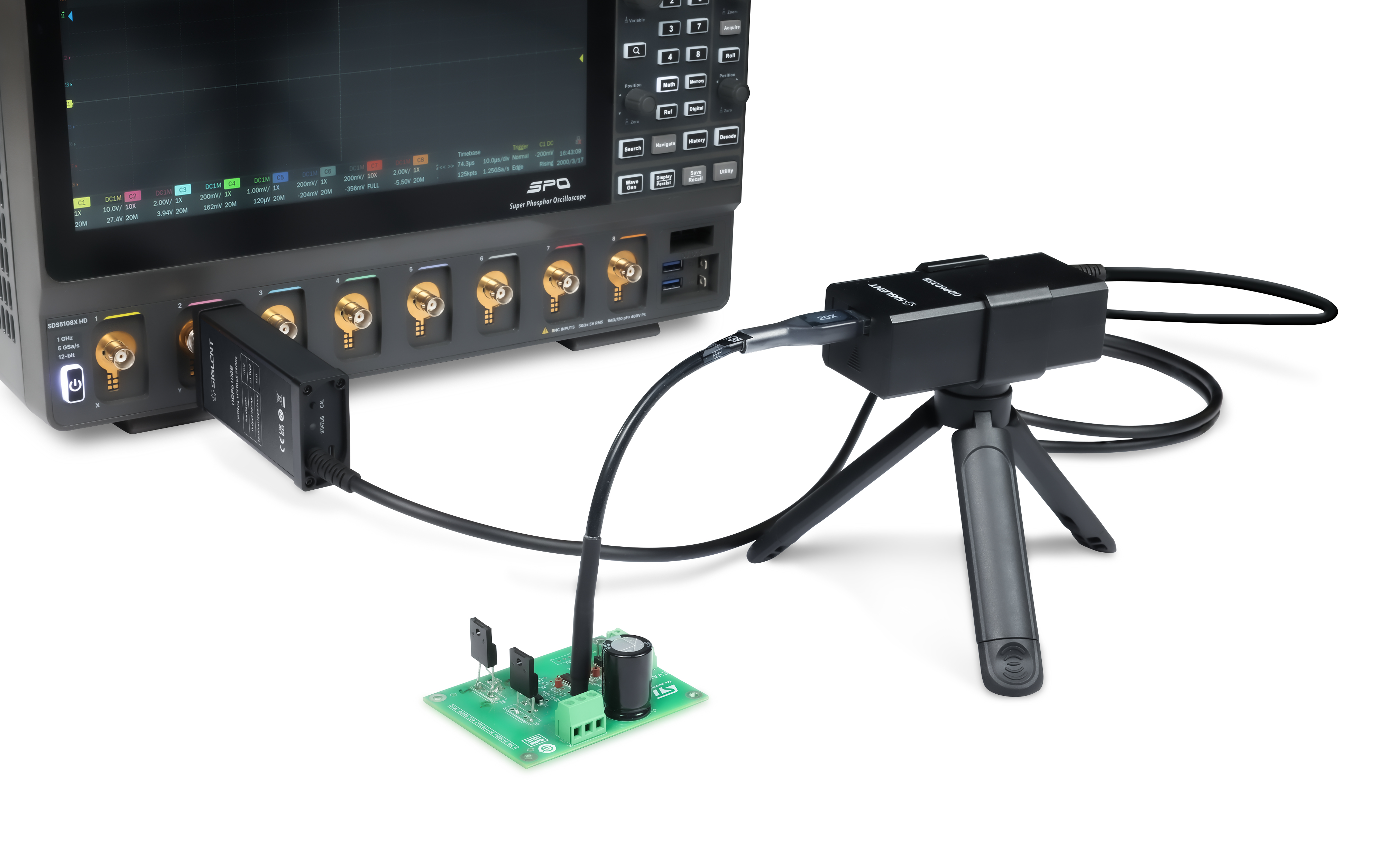

SIGLENT ODP6000B: Optycznie izolowane sondy napięciowe do pomiarów wysokiego napięcia i pomiarów o dużej szybkości
Seria ODP6000B firmy SIGLENT prezentuje nową generację optycznie izolowanych sond napięciowych, zaprojektowanych specjalnie w celu sprostania wyzwaniom związanym z pomiarami różnicowymi w obecności silnych zakłóceń w trybie wspólnym. Dzięki zaawansowanej technologii izolacji optycznej i niezwykle wysokiemu współczynnikowi CMRR w całym paśmie, sondy te umożliwiają precyzyjne pomiary nawet w warunkach silnych zakłóceń, takich jak sygnały bramkowe na tranzystorach MOSFET w obwodach półmostkowych lub testowanie konwerterów mocy. Kompaktowe, wszechstronne i wyposażone w wymienne baterie, są idealne do laboratoriów badawczych, rozwojowych i konserwacyjnych zajmujących się urządzeniami zasilającymi, falownikami, zasilaczami impulsowymi i silnikami.
- Szerokość pasma do 1 GHz (ODP6100B) i 500 MHz (ODP6050B)
- Izolacja optyczna o bardzo wysokim współczynniku CMRR w całym zakresie częstotliwości
- Napięcie izolacji do ±60 kV (DC + AC peak)
- Dwa akumulatory z możliwością wymiany do pracy ciągłej
- Automatyczna kalibracja i zerowanie bez odłączania sondy od obwodu
- Zestaw wymiennych tłumików do pomiarów od kilku woltów do 5000 V
- Kompaktowe wymiary i niewielka masa (ok. 400 g) 400 g)
- Wysoka dokładność (błąd ≤ ±1%) i stabilność w szerokim zakresie temperatur
- Nadaje się do pomiarów sygnałów pływających, bramek urządzeń Si/SiC/GaN, sygnałów różnicowych o wysokim napięciu wspólnym
- Zasilanie bateryjne z przodu (do 8 godzin autonomii), opcja z tyłu USB 5V/2A
- Wszechstronny zestaw akcesoriów i solidne opakowanie

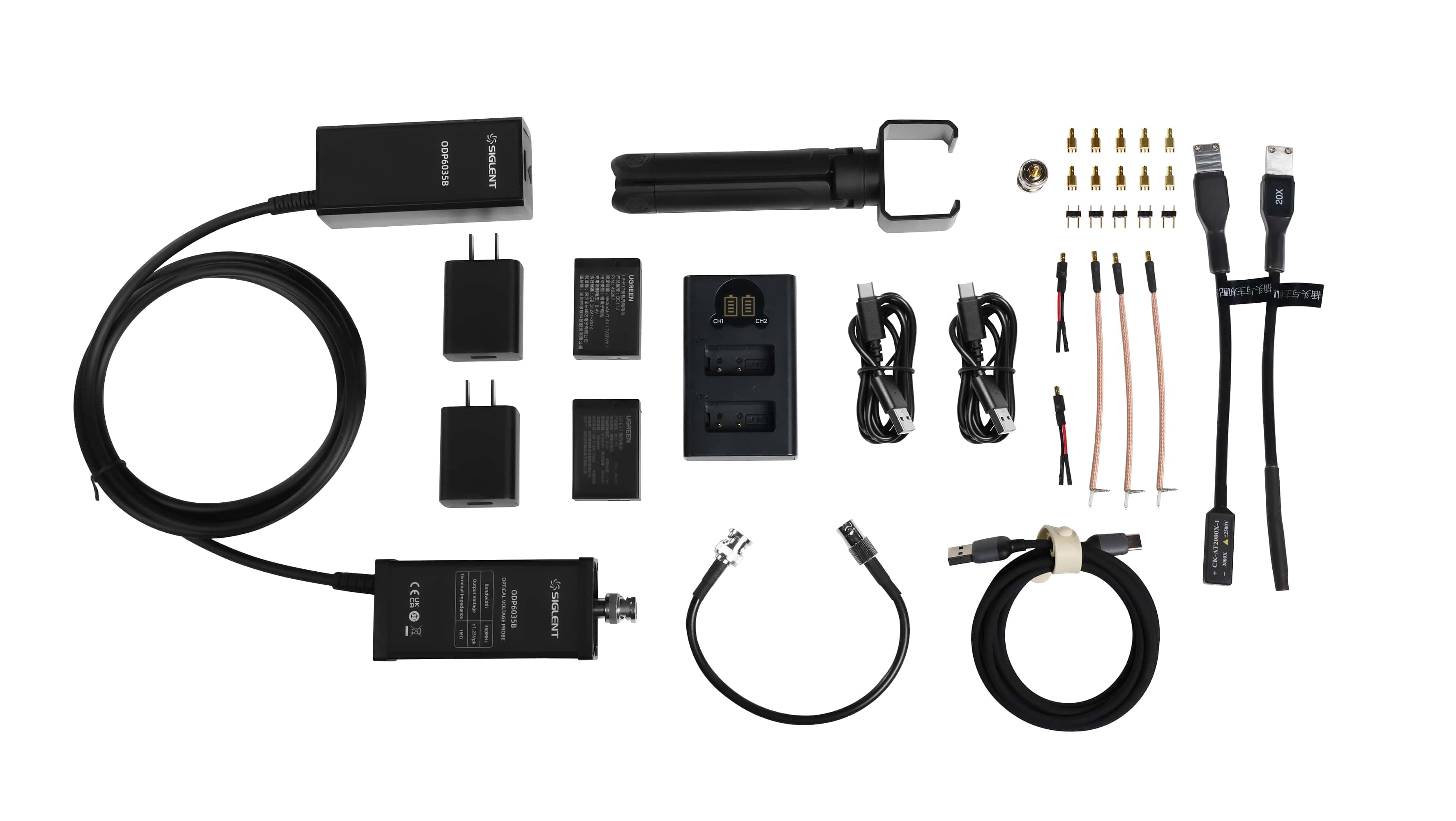

Standardowe akcesoria i opakowanie
- Optycznie izolowana sonda napięcia (ODP6050B lub ODP6100B)
- Standardowy tłumik 50X (CK-AT50X-2)
- Zestaw złączy SSMB i kabli DuPont
- Kabel zasilający USB typu C i adapter 5V/2A
- Obsługa nadajników OE
- Przedłużacze wejścia/wyjścia
- Podwójna ładowarka do akumulatorów litowo-jonowych
- Instrukcja obsługi, karta gwarancyjna i raport z testów
- Solidne opakowanie do bezpiecznego transportu i przechowywania
Wybrane parametry Serii ODP6000B
| Specyfikacja | ODP6050B | ODP6100B |
|---|---|---|
| Szerokość pasma (-3 dB) | 500 MHz | 1 GHz |
| Czas narastania | ≤0.7 ns | ≤0.4 ns |
| Terminal load | 50 Ω | |
| Zakres napięcia wyjściowego | ±0.5 V | |
| Typowy szum hosta (Vrms) | 1.5 mV | |
| Dokładność DC | ≤ ±1% | |
| Napięcie izolacji (DC + AC peak) | ±60 kV | |
