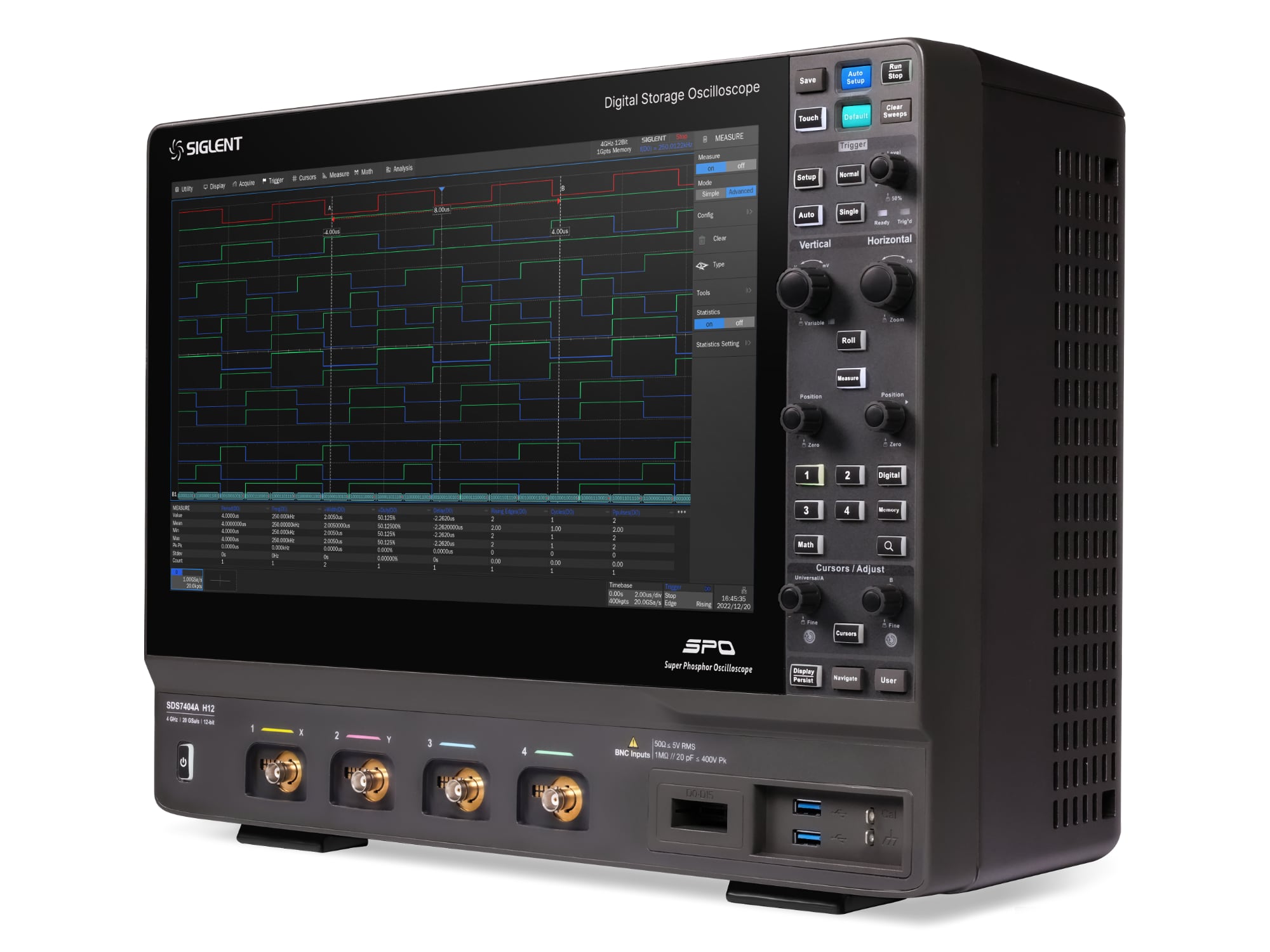

Seria SDS7000A firmy SIGLENT została poszerzona o nowe modele SDS7804A H12, SDS7604AP i SDS7804AP, które dołączyły do dotychczasowych modeli SDS7304A H12, SDS7404A H12 i SDS7604A H12
Seria SDS7000A/AP wykorzystuje technologię SPO firmy SIGLENT, oferującą szybkość rejestracji przebiegów do 1 000 000 wfm/s, 256-stopniową skalę natężenia oraz tryb wyświetlania z regulacją temperatury barwowej. Innowacyjny, cyfrowy system wyzwalania o niskim poziomie jittera obsługuje wiele zaawansowanych trybów, w tym wyzwalanie i dekodowanie magistrali szeregowej. Funkcje takie jak rejestrowanie historii, wyszukiwanie i nawigacja, SignalScan, testowanie masek, wykres Bode'a, analiza mocy, analiza jittera/okularu oraz testy zgodności pozwalają na przechwytywanie, przechowywanie i analizowanie obszernych zestawów danych. Dostępny jest również opcjonalny generator przebiegów arbitralnych o częstotliwości 50 MHz oraz funkcja dekodowania wielu protokołów szeregowych.
Duży wyświetlacz HD o przekątnej 15,6 cala z obsługą pojemnościowego interfejsu wielodotykowego zapewnia zaawansowaną, intuicyjną obsługę, zwiększając wydajność pracy. Sterowanie zdalne jest możliwe za pomocą myszy, klawiatury oraz interfejsu sieciowego poprzez LAN.
Główne Cechy
- 4 kanały analogowe, pasmo do 8 GHz z prędkością próbkowania do 20 GSa/s
- 12-bitowy przetwornik ADC we wszystkich modelach
- Niski poziom szumów własnych: 260 μVrms przy paśmie 8 GHz
- Technologia SIGLENT SPO oferująca:
- Prędkość odświeżania przebiegów do 1 000 000 wfm/s
- 256-poziomowa gradacja jasności oraz tryb wyświetlania temperatury barwowej
- Pamięć standardowa: 500 Mpts na kanał (opcjonalnie do 1 Gpts na kanał)
- Zaawansowany cyfrowy system wyzwalania
- Zaawansowane typy wyzwalania: Zbocze, Nachylenie, Impuls, Okno, Impuls zaniżony, Przedział, Zanik, Wzorzec, Warunkowe, N-te zbocze, Setup/hold, Opóźnienie, Video, Wyzwalanie strefowe
- Wyzwalanie i dekodowanie magistral szeregowych: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429, USB 2.0
- Akwizycja segmentowa: do 124 000 segmentów z minimalnym czasem martwym między zdarzeniami
- Funkcja historii: możliwość rejestracji i odtwarzania do 124 000 ramek
- Ponad 50 automatycznych parametrów pomiarowych ze statystykami, histogramami, trendami oraz pomiarami na przebiegach matematycznych, historii i pamięci referencyjnej
- 4 przebiegi matematyczne: FFT do 32 Mpts, filtry, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy, edytor formuł
- Zaawansowana analiza: Wyszukiwanie, Nawigacja, SignalScan, Woltomierz cyfrowy, Licznik, Histogram, Wykres Bodego, Analiza mocy, Analiza Jitter/Eye, Testy zgodności
- Sprzętowe uśrednianie wysokiej prędkości oraz tryb wysokiej rozdzielczości; Sprzętowy test maski ze zintegrowanym edytorem graficznym
- 16 kanałów cyfrowych (opcja w modelach MSO)
- Zintegrowany generator przebiegów 50 MHz (opcja w modelach AP)
- Ekran dotykowy 15.6" HD TFT-LCD (1920 x 1080 px), pojemnościowy, z obsługą multi-touch
- Bogate zaplecze złączy: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, Audio, Ext Trigger, Aux Out, 10 MHz In/Out
- Zintegrowany serwer WWW do zdalnego sterowania z poziomu przeglądarki
- Obsługa komend SCPI, wsparcie dla zewnętrznej myszy i klawiatury
| Model | SDS7304A H12 | SDS7404A H12 | SDS7604A H12 | SDS7804A H12 | SDS7604AP | SDS7804AP |
|---|---|---|---|---|---|---|
| Pasmo | 3 GHz | 4 GHz |
6 GHz |
8 GHz (do 4 GHz w trybach 3 i 4 kanałowych) |
6 GHz | 8 GHz |
| Częstotliwość próbkowania (Max.) | 20 GSa/s (dual-channel) 10 GSa/s (3 lub 4 kanały) |
20 GSa/s (wszystkie kanały) | ||||
| Pamięć (Max.) | 500 Mpts/ch | 1 Gpts/ch (1 lub 2 kanały) 500 Mpts/ch (3 lub 4 kanały) |
||||
| Pamięć opcjonalna (Max.) | 1 Gpts/ch (dual-channel) | 2 Gpts/ch (1 kanał) 1 Gpts/ch (2 kanały) 500 Mpts/ch (3 lub 4 kanały) |
||||
| Rozdzielczość | 12-bit do 16-bit w trybie ERES |
|||||
Funkcje i Charakterystyki

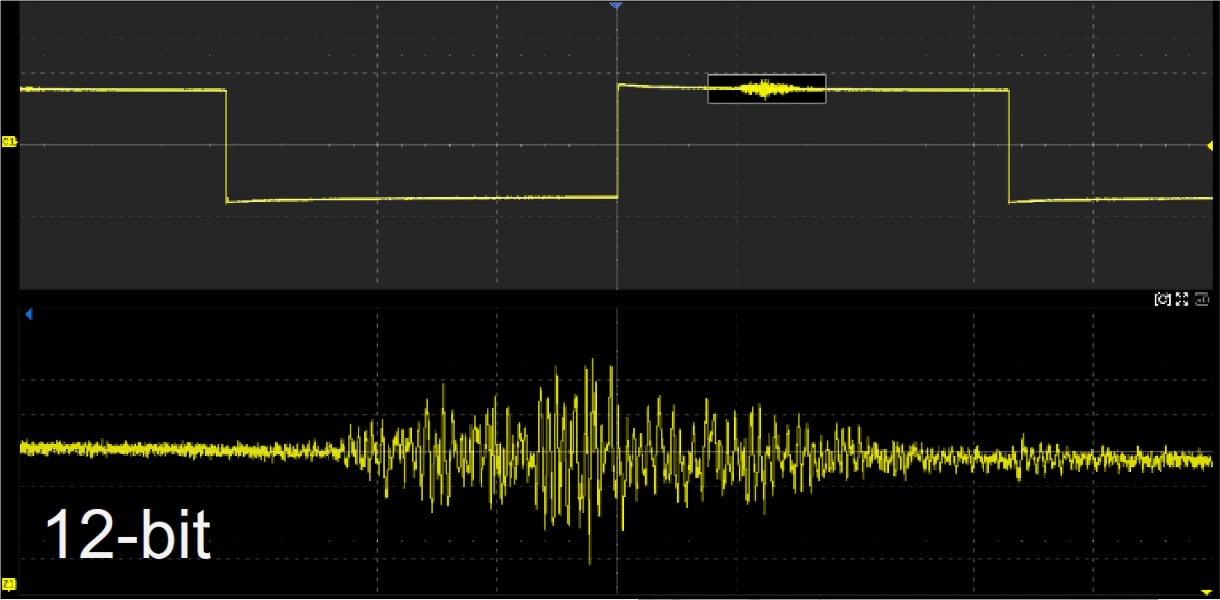

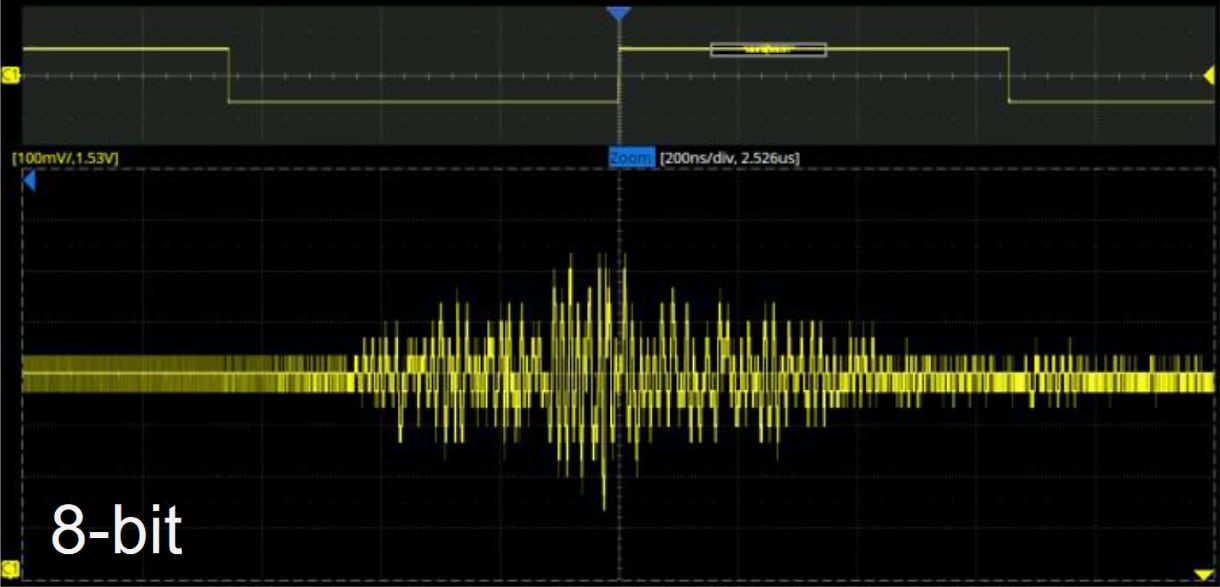

Rozdzielczość 12-bitowa pozwala dostrzec więcej szczegółów i zmniejsza poziom szumu na przebiegu
Doskonały interfejs użytkownika i komfort obsługi
- Ekran HD o przekątnej 15,6 cala i rozdzielczości 1920 x 1080 pikseli
- Pojemnościowy ekran dotykowy, obsługujący gesty wielodotykowe, umożliwia szybkie przesuwanie lub skalowanie przebiegów fal za pomocą ruchów palcem, co znacznie poprawia wydajność pracy
- Wbudowany serwer WWW obsługuje zdalne sterowanie za pośrednictwem strony internetowej w sieci LAN
- Obsługuje zewnętrzną mysz i klawiaturę

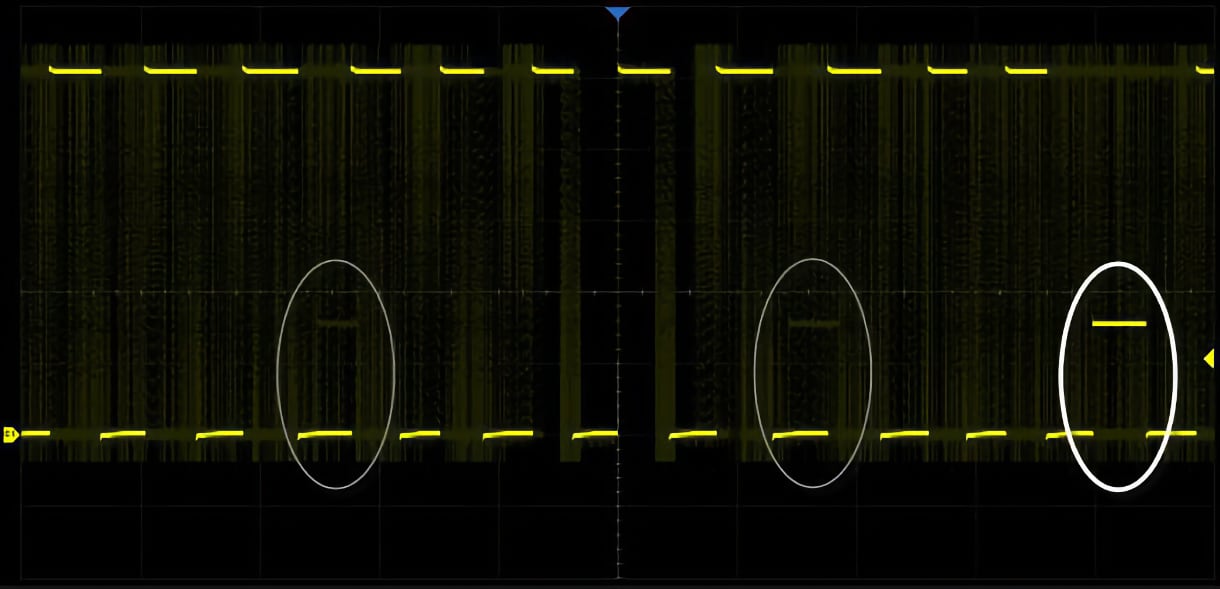

Wysoka częstotliwość odświeżania przebiegu
Dzięki częstotliwości odświeżania przebiegu sięgającej nawet 1 000 000 wfm/s oscyloskop z łatwością rejestruje nietypowe lub mało prawdopodobne zdarzenia. W trybie sekwencyjnym częstotliwość rejestracji przebiegu może osiągnąć 1 100 000 wfm/s.
Duża długość zapisu
Dzięki sprzętowej technice powiększania i długości zapisu sięgającej 1 Gpts użytkownicy mogą wybrać wolniejszą podstawę czasu bez utraty częstotliwości próbkowania, a następnie szybko powiększyć obraz, aby skupić się na interesującym obszarze.

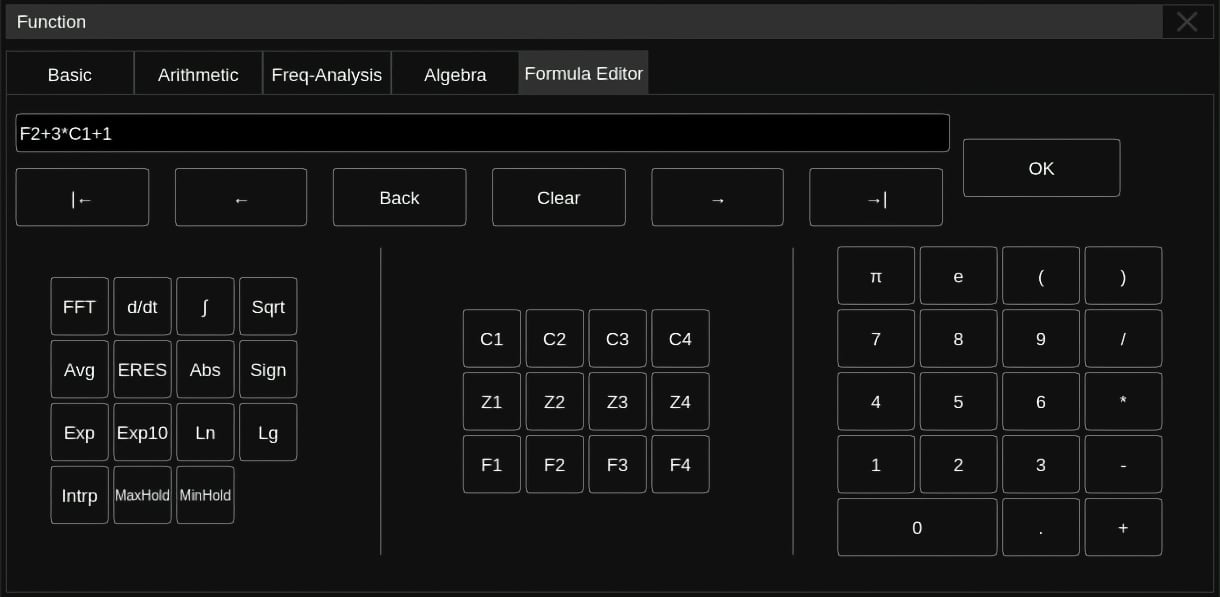

Zaawansowane funkcje matematyczne
Oprócz tradycyjnych operacji (+, -, ×, /) obsługiwane są również operacje FFT, filtrowanie, całkowanie, różniczkowanie, obliczanie pierwiastka kwadratowego i inne. Do wykonywania bardziej złożonych operacji dostępny jest edytor wzorów. Dostępne są 4 ślady obliczeń matematycznych.
Zone Trigger
Zone Trigger służy do zaawansowanego wyzwalania. Połącz wyzwalanie przestrzenne z typowymi trybami wyzwalania, aby wyodrębnić sygnały, które Cię interesują.
Pomiary różnych parametrów
Pomiary parametrów obejmują 4 kategorie: poziome, pionowe, różne oraz opóźnienie CH, co daje łącznie ponad 50 różnych rodzajów pomiarów. Pomiary można przeprowadzać w określonym okresie bramkowania. Obsługiwane są pomiary w ramkach matematycznych, referencyjnych i historycznych.
Deep Memory FFT
FFT obsługuje operacje do 32 Mpts. Zapewnia to wysoką rozdzielczość częstotliwościową przy szybkiej częstotliwości odświeżania. Funkcja FFT obsługuje również różnorodne funkcje okienkowe, dzięki czemu może dostosować się do różnych potrzeb w zakresie pomiaru widma. Trzy tryby (Normalny, Średni i Max hold) pozwalają spełnić różne wymagania dotyczące obserwacji widma mocy. Obsługiwane jest automatyczne wykrywanie pików oraz znaczniki.
Tryb historii
Funkcja historii pozwala na zapisanie do 124 000 klatek przebiegów. Zapis odbywa się automatycznie, dzięki czemu użytkownik może w dowolnym momencie odtworzyć przebiegi z historii, aby zaobserwować nietypowe zdarzenia i szybko zlokalizować interesujący go obszar za pomocą kursorów lub pomiarów. Nieudane klatki testu maski mogą być zapisane w historii.
Tryb sekwencyjny
Segmentowe gromadzenie danych w pamięci polega na zapisywaniu przebiegu w wielu segmentach pamięci (do 124 000), a każdy segment przechowuje przebieg wyzwolony wraz z informacją o czasie martwym. Odstęp między segmentami może wynosić zaledwie 0,9 μs. Wszystkie segmenty można odtworzyć za pomocą funkcji historii.
Wyszukiwanie i nawigacja
Oscyloskop może wyszukiwać zdarzenia określone przez użytkownika w danej klatce. Zdarzenia zaznaczone za pomocą funkcji wyszukiwania można automatycznie przywołać za pomocą funkcji nawigacji. Urządzenie umożliwia również nawigację według czasu (pozycji opóźnienia) oraz ramek historii.
