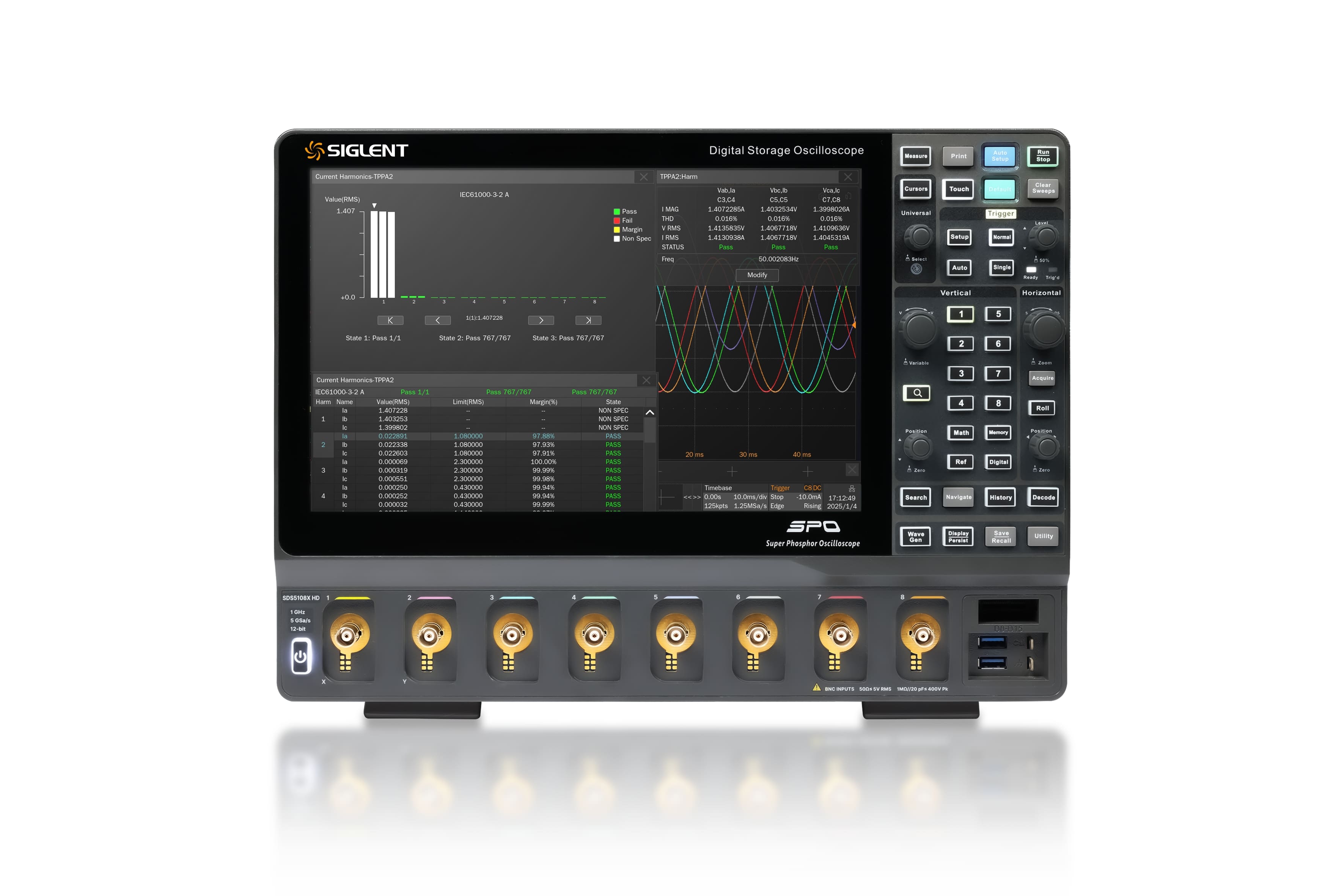

Seria SIGLENT SDS5000X HD reprezentuje nową generację oscyloskopów cyfrowych o wysokiej rozdzielczości, zaprojektowanych w celu zapewnienia zaawansowanej wydajności pomiarowej w środowiskach badawczo-rozwojowych, laboratoryjnych i produkcyjnych. Wyposażona w 12-bitowe przetworniki ADC, pasmo do 1 GHz i pamięć akwizycji do 2,5 Gpts na kanał, seria ta oferuje wyjątkową widoczność sygnału i doskonałą dokładność nawet w najbardziej złożonych aplikacjach. 12,1-calowy pojemnościowy wyświetlacz dotykowy umożliwia intuicyjną interakcję, a technologia SPO zapewnia wysoką szybkość aktualizacji i szczegółową wizualizację przebiegu. Zaawansowane funkcje, takie jak inteligentne wyzwalacze, analiza mocy, wykres Bode, dekodowanie szeregowe i tryb historii, uzupełniają idealną platformę do analizy wielokanałowej i dogłębnego debugowania.

• Dostępne w wersjach z 4, 6 i 8 kanałami analogowymi
• Możliwość wyboru szerokości pasma: 350 MHz, 500 MHz, 1 GHz
• Rzeczywista rozdzielczość pionowa przy 12 bitach (do 16 bitów w trybie HiRes)
• Pamięć akwizycji do 2,5 Gpts/kanał
• Szybkość aktualizacji do 160 000 wfm/s (650 000 w trybie sekwencyjnym)
• 12,1-calowy pojemnościowy ekran dotykowy z obsługą wielu gestów
• 16 zintegrowanych kanałów cyfrowych (MSO)
• Zaawansowane wyzwalacze: strefy, szeregowe, wzorzec, runt, okno itp.
• Standardowa analiza szeregowa (I2C, SPI, UART, CAN, LIN) i opcjonalna (CAN FD, FlexRay, I2S, ARINC429, SENT, MIL-STD-1553B, Manchester)
• Jednofazowa i trójfazowa analiza mocy (opcjonalnie)
• Test półprzewodników WBG i test podwójnego impulsu (DPT)
• Funkcja historii i sekwencji dla segmentowanych akwizycji i wyszukiwania zdarzeń
• Interfejsy: USB 3.0, 1G LAN, HDMI, 10 MHz I/O, wbudowany serwer WWW
• Wyposażenie: Sondy pasywne 500 MHz (1 na kanał), mysz bezprzewodowa, kabel USB, zasilacz, certyfikat kalibracji
• Solidne opakowanie i wielojęzyczne instrukcje obsługi

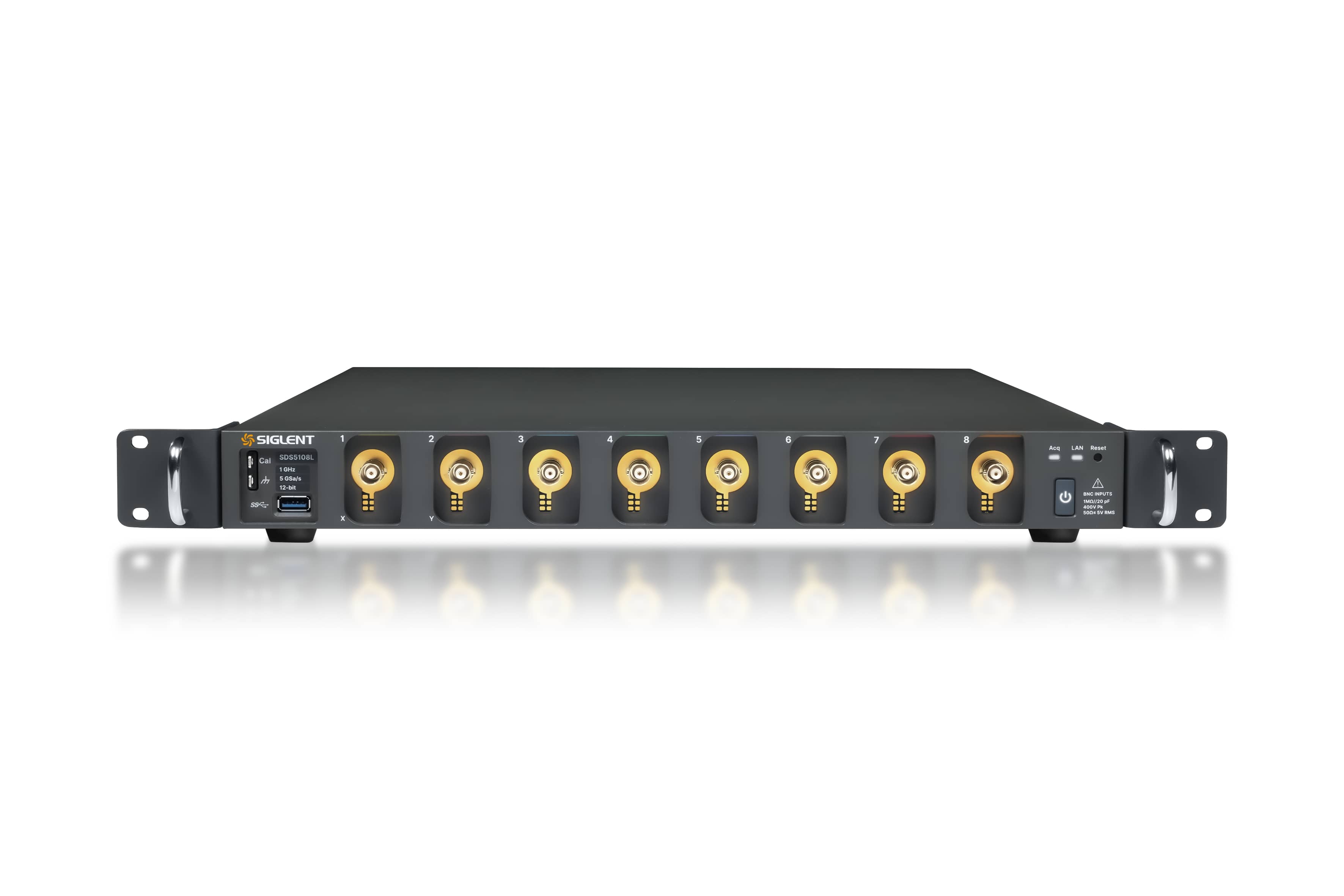

SDS5000L: moc serii HD w modułowej i kompaktowej wersji

Seria SDS5000L oferuje taką samą wydajność akwizycji, pamięć, przepustowość i analizę jak SDS5000X HD, ale w formacie rack 1U bez wyświetlacza i bez zintegrowanych kanałów cyfrowych. Jest to idealne rozwiązanie dla skalowalnych systemów wielokanałowych do 512 kanałów, zautomatyzowanych testów, stanowisk testowych i rozproszonych aplikacji akwizycji. Dzięki obsłudze multisynchronizacji (przez SYN64), zaawansowanemu zdalnemu sterowaniu przez LAN/web i wyjściu HDMI dla zewnętrznych wyświetlaczy, seria L doskonale integruje się ze środowiskami produkcyjnymi i badawczymi, w których kompaktowość i modułowość są niezbędne. Wszystkie funkcje analizy, zaawansowane wyzwalacze, dekodowanie szeregowe i opcje oprogramowania są dostępne tak jak w wersji HD.

Wybrane parametry

Parametr	SDS5000X HD	SDS5000L
Wyświetlacz	12.1" dotykowy	Brak (HDMI output for external monitor)
Zintegrowane kanały cyfrowe	16 (opcjonalna sonda)	Brak
Forma	Desktop	1U rack
Rozszerzenie kanałów	Do 8 kanałów analogowych
Pamięc akwizycji	Do 2.5 Gpts/ch
Pasmo przenoszenia	350 MHz / 500 MHz / 1 GHz
ADC resolution	12 bits (up to 16 bits in HiRes)
Interfejsy	USB 3.0, 1G LAN, HDMI, 10 MHz I/O, Web server
