Siglent SDG3000X: Generator przebiegów arbitralnych
Seria SIGLENT SDG3000X to wszechstronny generator przebiegów arbitralnych, idealny do zaawansowanych testów półprzewodników i szeregu zastosowań wymagających wysokiej wierności i precyzyjnego generowania sygnałów. Dzięki dwóm kanałom, częstotliwości wyjściowej do 200 MHz, 16-bitowej rozdzielczości pionowej oraz szerokiej gamie funkcji modulacji i sekwencji, seria SDG3000X zapewnia doskonałą wydajność i elastyczność w nowoczesnych środowiskach testowych.
Kluczowe cechy serii SDG3000X
- 2-CH generator arbitralny
- Maksymalna częstotliwość wyjściowa 80 MHz/ 160 MHz/ 200 MHz
- Rozdzielczość: 16 bit.
- Częstotliwość próbkowania przetwornika cyfrowo-analogowego 1.2 GSa/s
- Dzięki technologii TrueArb możliwe jest generowanie dowolnych przebiegów punkt po punkcie. Przy założeniu, że nie zostaną utracone szczegóły przebiegu, możliwe jest generowanie przebiegów o niskim poziomie jittera przy częstotliwości próbkowania od 10 mSa/s do 600 MSa/s.
- Obsługuje funkcję sekwencyjnego odtwarzania przebiegu
- Maks. długość zapisu na kanał 20 Mpts (40 Mpts/ch opcjonalnie)
- Dzięki technologii EasyPulse może generować fale prostokątne/impulsy o niskim poziomie jittera, a fala impulsowa umożliwia precyzyjną regulację szerokości impulsu, zboczy narastających/opadających, z niezwykle wysoką rozdzielczością i zakresem regulacji.

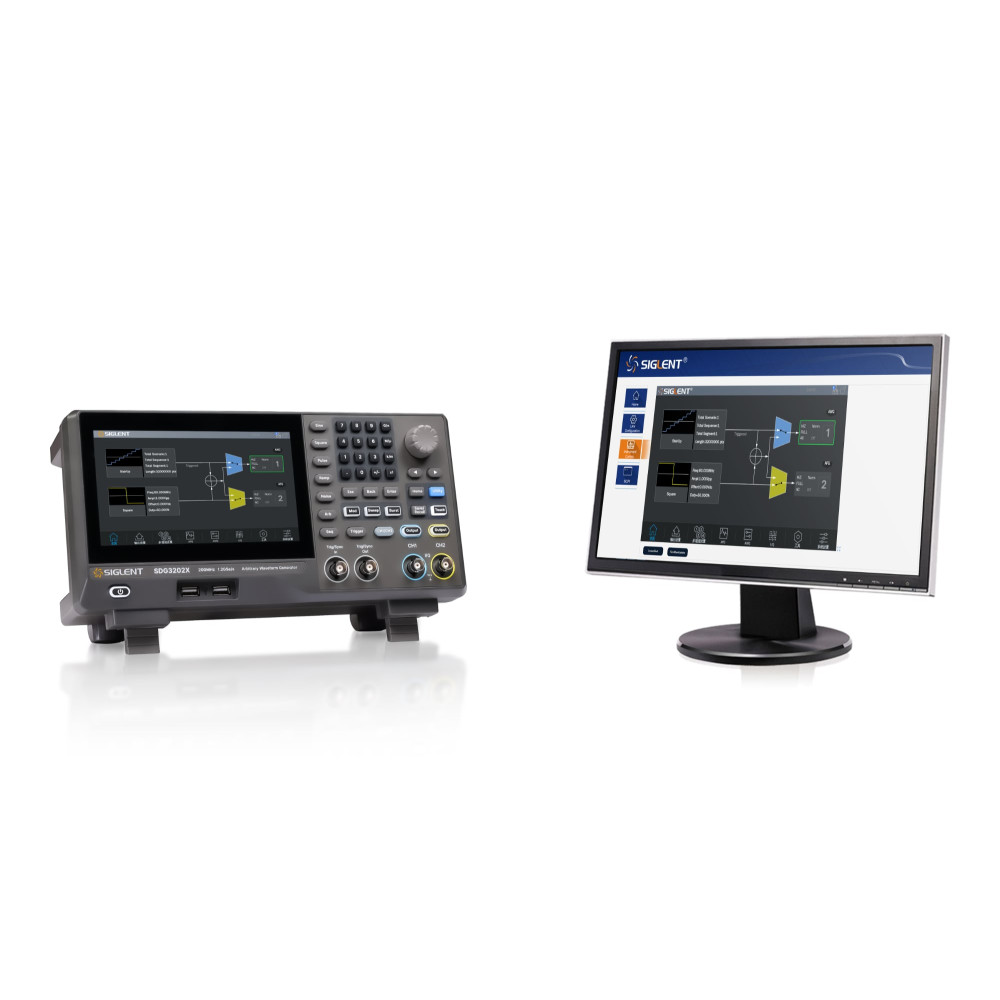

- Wbudowany WebServer umożliwia sterowanie przyrządem przez przeglądarkę internetową
- Standardowe interfejsy: USB Host, USB Device (USBTMC), LAN (VXI-11), GPIB (*opcja)
- I wiele innych...
Wybrane parametry
| Model | SDG3082X | SDG3162X | SDG3202X |
| Maksymalna częstotliwość | 80 MHz | 160 MHz | 200 MHz |
| Ilość kanałów | 2 CH | 2 CH | 2 CH |
| Szybkość próbkowania | 1.2 GSa/s (2X interpolation) | 1.2 GSa/s (2X interpolation) | 1.2 GSa/s (2X interpolation) |
| Długość pamięci przebiegu | 20 Mpts/ch (40 Mpts/ch opcja) | 20 Mpts/ch (40 Mpts/ch opcja) | 20 Mpts/ch (40 Mpts/ch opcja) |
| Rozdzielczość pionowa | 16 bit | 16 bit | 16 bit |
| Sygnał wektorowy (opcjonalnie) | Maksymalna szybkość symboli 50 MS/s; obejmuje tryby modulacji, takie jak ASK, PSK, FSK i QAM. Oprogramowanie SigIQPro umożliwia tworzenie i edycję sygnałów wektorowych. | ||
| Maks. amplituda | ±10 V | ±10 V | ±10 V |
Prezentacja funkcji

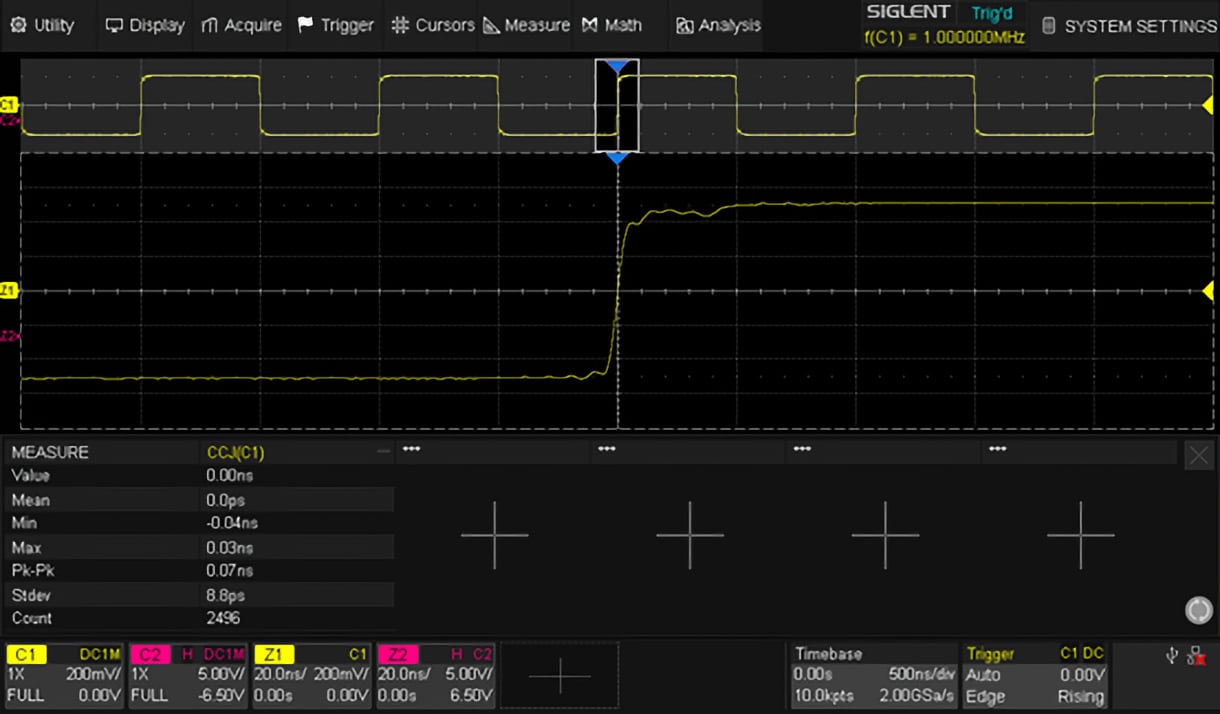

Innowacyjna technologia EasyPulse
Umożliwia przechwytywanie sygnałów w złożonych środowiskach, bez problemu radząc sobie z wyzwaniami, takimi jak wiele sygnałów i przejściowe zakłócenia. Pozwala to na szybką identyfikację nietypowych sygnałów, zwiększając wydajność badań i rozwoju oraz rozwiązywania problemów.

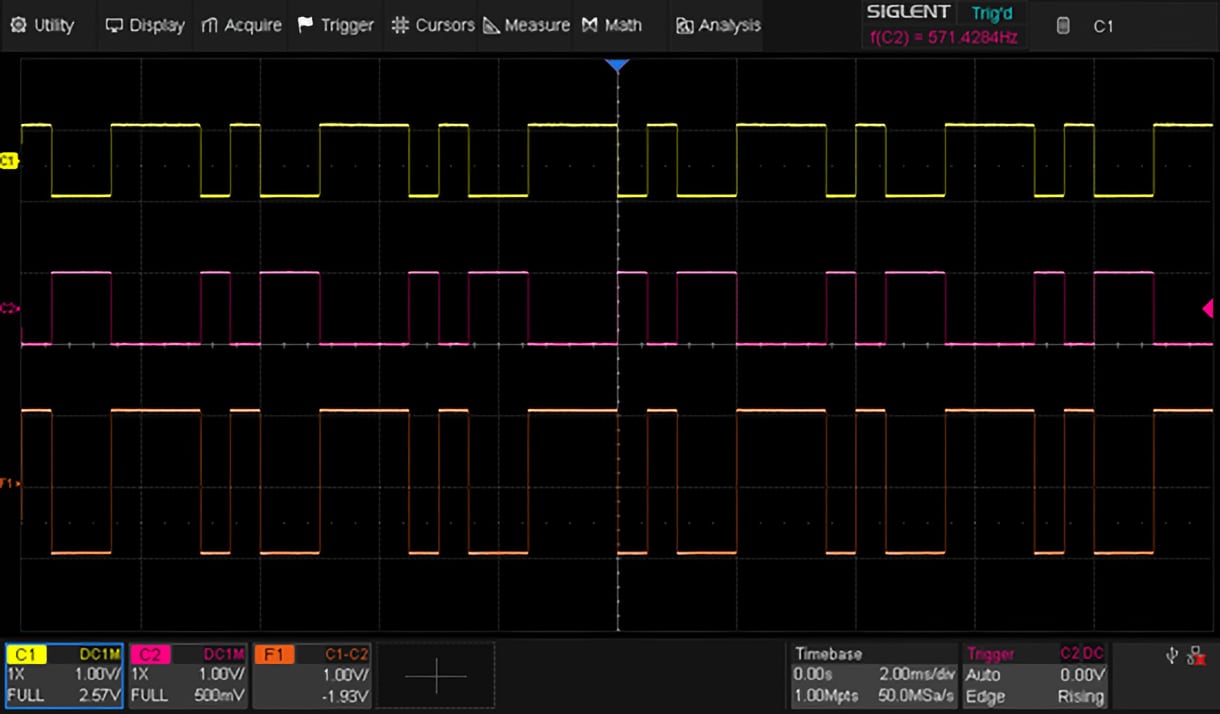

Konfigurowalne wyjście wzorca PRBS
Obsługuje wyjście wzorca wielomianowego PRBS do 120 Mb/s z wyjściami różnicowymi i konfigurowalnymi wielomianami, co zapewnia elastyczność testowania.

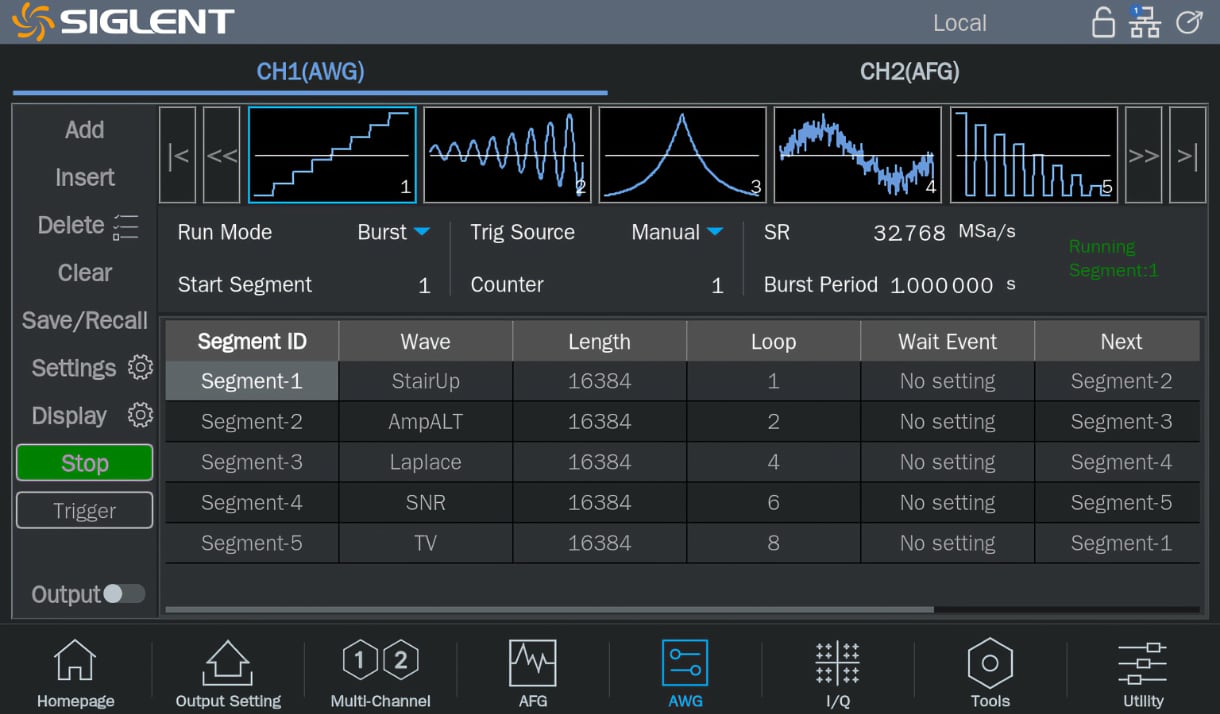

Wydajne odtwarzanie sekwencji
Łatwe zarządzanie sekwencjami zawierającymi do 1024 segmentów przebiegu, elastyczne tryby odtwarzania, liczba pętli i ustawienia wyzwalania dla złożonych scenariuszy testowych.

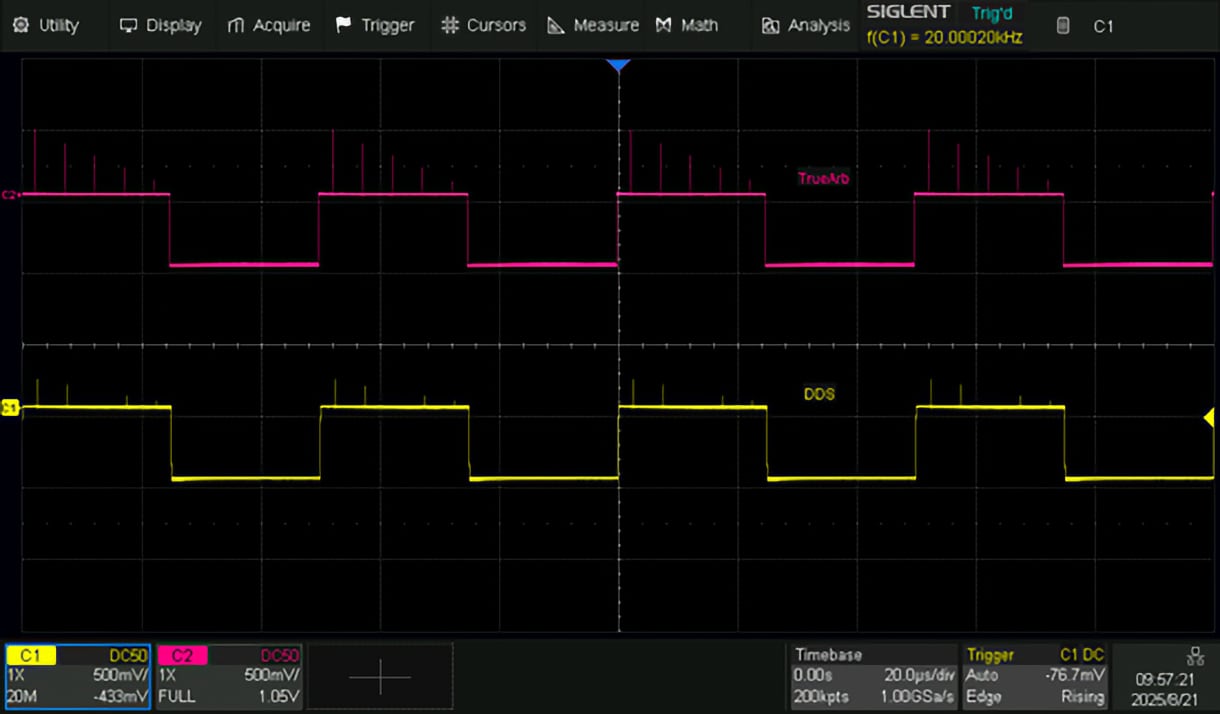

Technologia TrueArb
Umożliwia dowolne generowanie przebiegu punkt po punkcie z ultra niskim jitterem i zachowuje integralność przebiegu w szerokim zakresie częstotliwości próbkowania.
