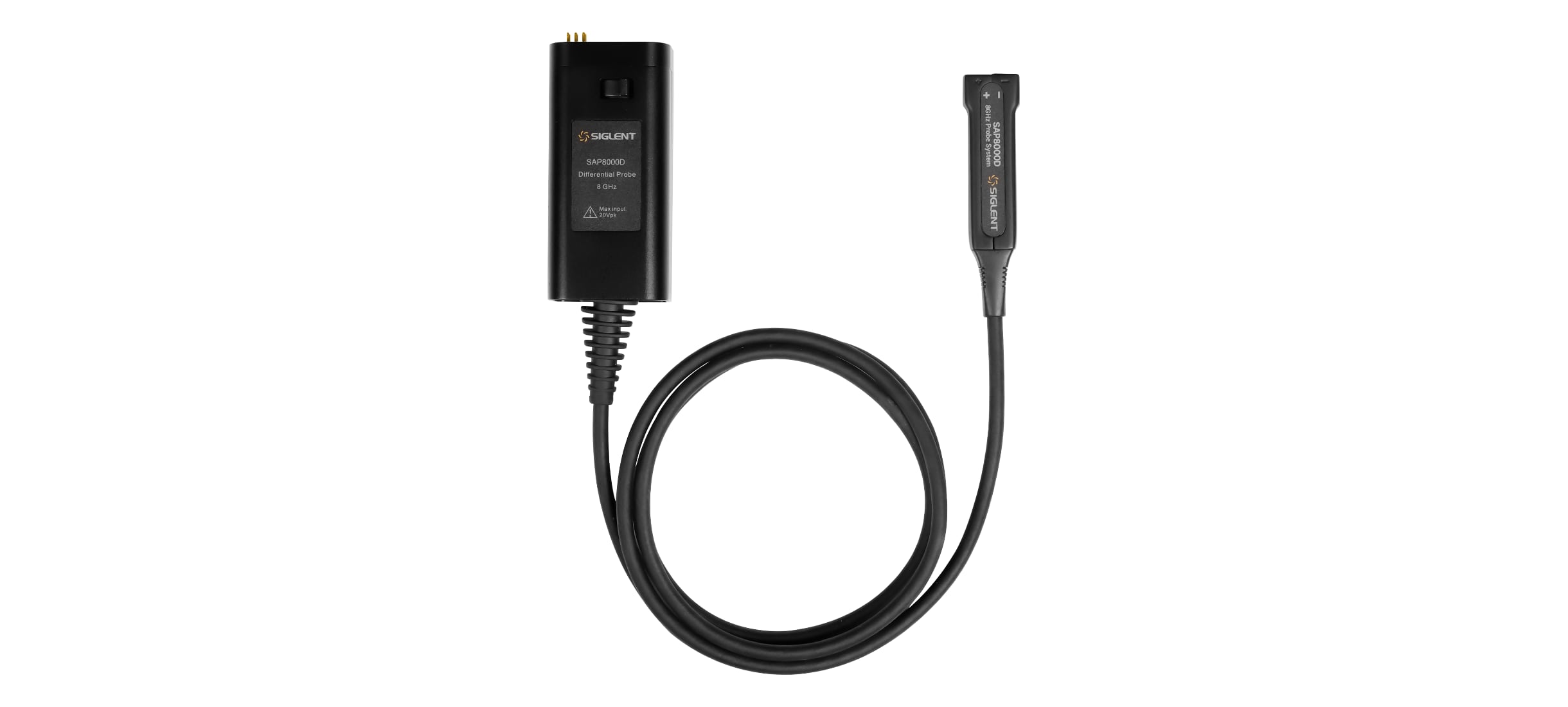

Siglent SAP8000D: wysokoprecyzyjna sonda różnicowa
Siglent SAP8000D zostało stworzone z myślą o użytkownikach, którzy potrzebują precyzyjnych pomiarów różnicowych o dużej szerokości pasma. Dzięki paśmie wynoszącym 8 GHz oraz interfejsowi SAPBus doskonale współpracuje z kompatybilnymi oscyloskopami Siglent w zaawansowanych pracach badawczo-rozwojowych, walidacji projektów oraz testowaniu elektroniki o dużej szybkości.
Aby zapewnić maksymalną wierność sygnału, SAP8000D oferuje zaawansowane funkcje, takie jak kompensacja offsetu, umożliwiające uzyskanie stabilnego i czytelnego obrazu na wyświetlaczu oscyloskopu. Dzięki niskiemu poziomowi szumów oraz bardzo małej pojemności wejściowej wynoszącej zaledwie 300 fF, sonda wywiera minimalne obciążenie na testowany obwód, zachowując jednocześnie integralność sygnału w wymagających warunkach pomiarowych.

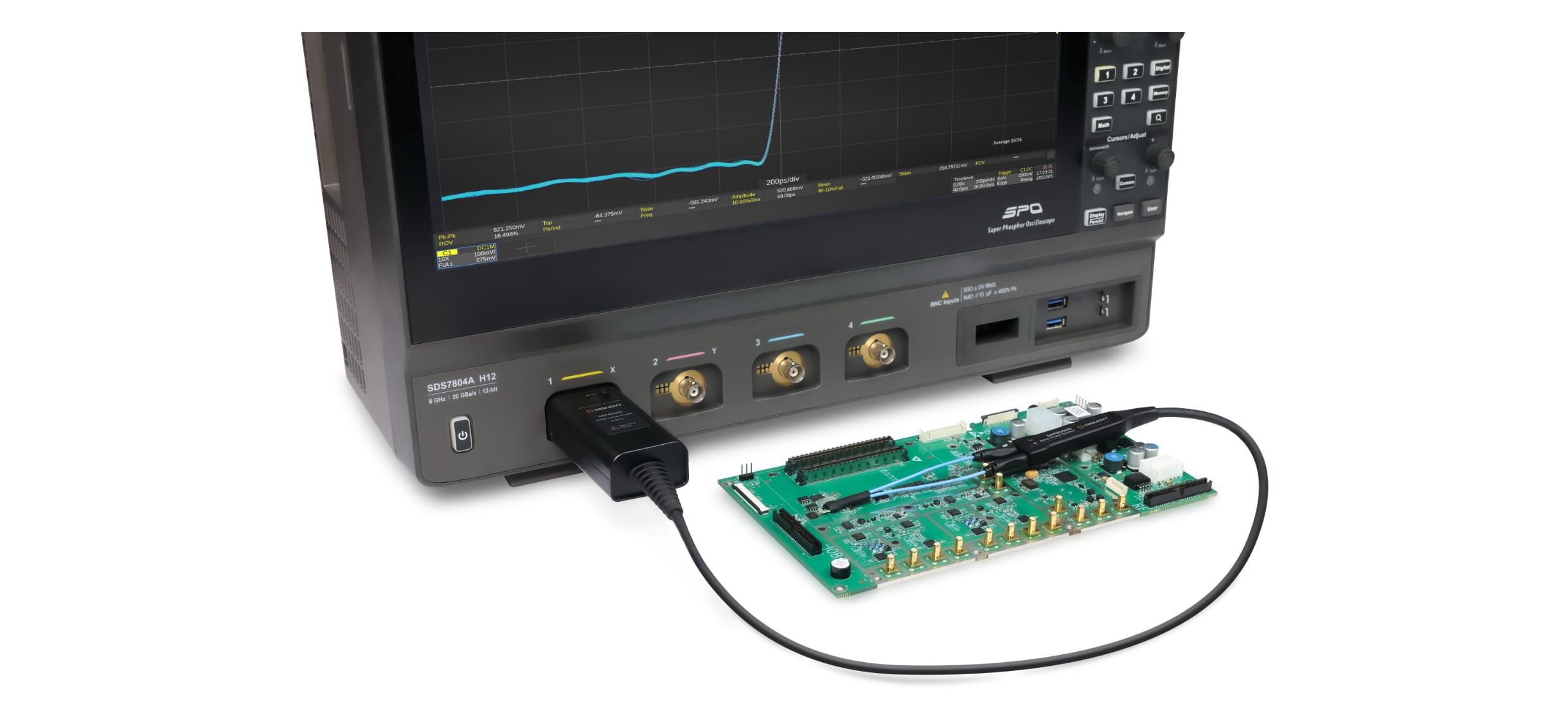

SIGLENT SAP8000D komunikuje się z oscyloskopem za pośrednictwem interfejsu SAPBus, zapewniając także zasilanie sondy.
Szeroka możliwość zastosowań
SAP8000D doskonale nadaje się do walidacji szybkich magistrali szeregowych, analizy integralności sygnału oraz debugowania obwodów wysokoczęstotliwościowych w różnych zastosowaniach, w tym PCIe, DDR, USB 3.0 i Gigabit Ethernet.
Montaż sondy

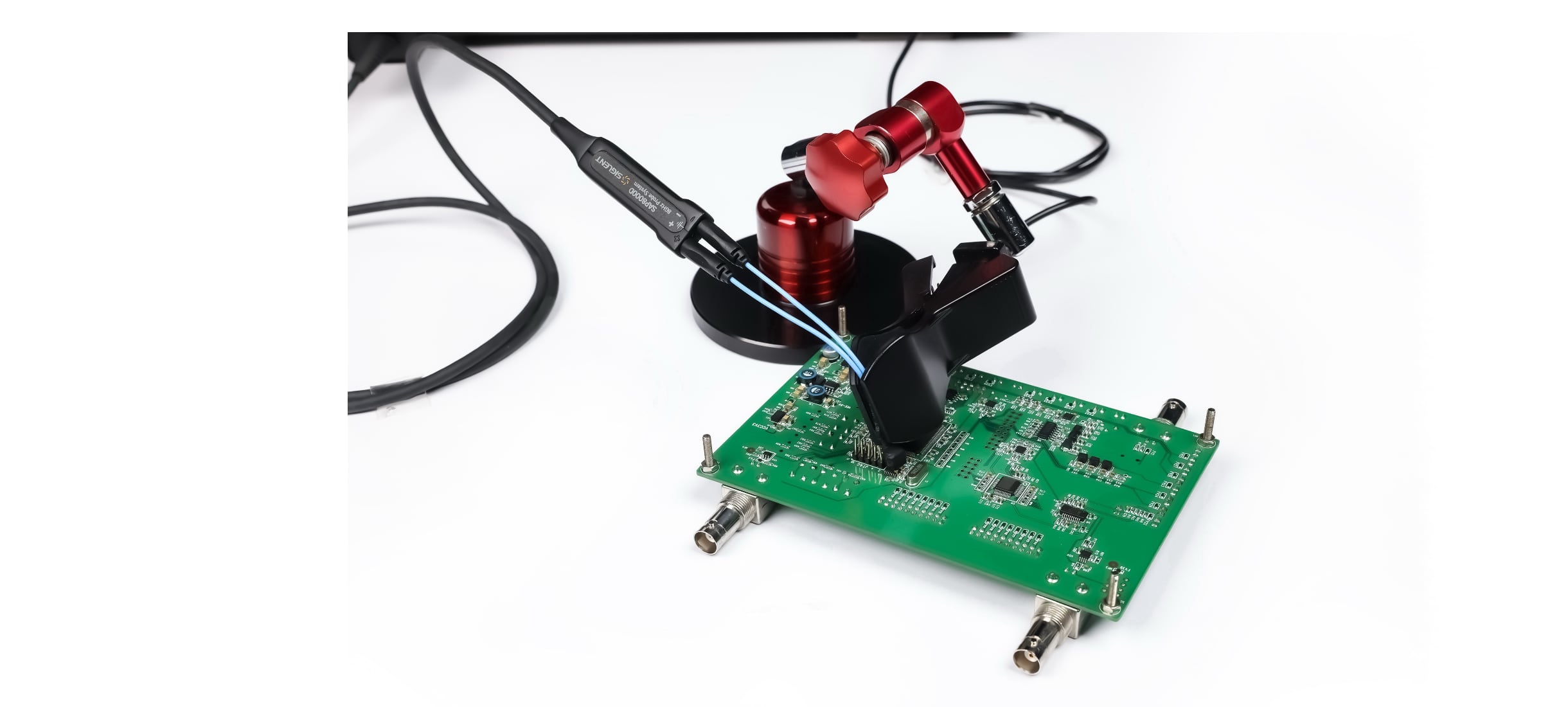

Podczas użytkowania kluczowe znaczenie ma solidne zamocowanie głowicy sondy. Poprawne mocowanie wydłuża żywotność urządzenia i zapobiega uszkodzeniom punktów pomiarowych spowodowanym obciążeniem mechanicznym. System zaprojektowano z myślą o bezpiecznym i modułowym interfejsie – dzięki możliwości doboru odpowiedniej sondy lub głowicy pomiarowej do typu badanego obwodu. Aby dostosować się do szerokiego zakresu konfiguracji testowych, sonda obsługuje wiele metod pomiarowych, w tym konfiguracje wlutowane, ręczne i oparte na uchwytach.
Ergonomia użytkowania
Ergonomię pracy zapewnia dedykowany uchwyt sondy, dzięki temu operator ma wolne ręce i może wygodnie obsługiwać ustawienia oscyloskopu lub manipulować badanym obwodem.
Do tymczasowego zamocowania głowicy sondy można użyć taśmy dwustronnej firmy 3M. Należy jednak pamiętać, że po zakończeniu pomiaru taśma ta może pozostawić ślady na płytce drukowanej.
Kluczowe cechy sondy Siglent SAP8000D:
- Szerokość pasma sondy: DC do 8 GHz
- Rezystancja wejściowa pojedyncza: 10 kΩ
- Rezystancja wejściowa różnicowa: 20 kΩ
- Wzmocnienie sondy: ÷ 10
- Pojemność wejściowa różnicowa: 300 fF
- Zakres dynamiczny wejścia: ± 2,5 V
- Zakres ustawienia napięcia przesunięcia: ± 12 V
- Interfejs SAPBus

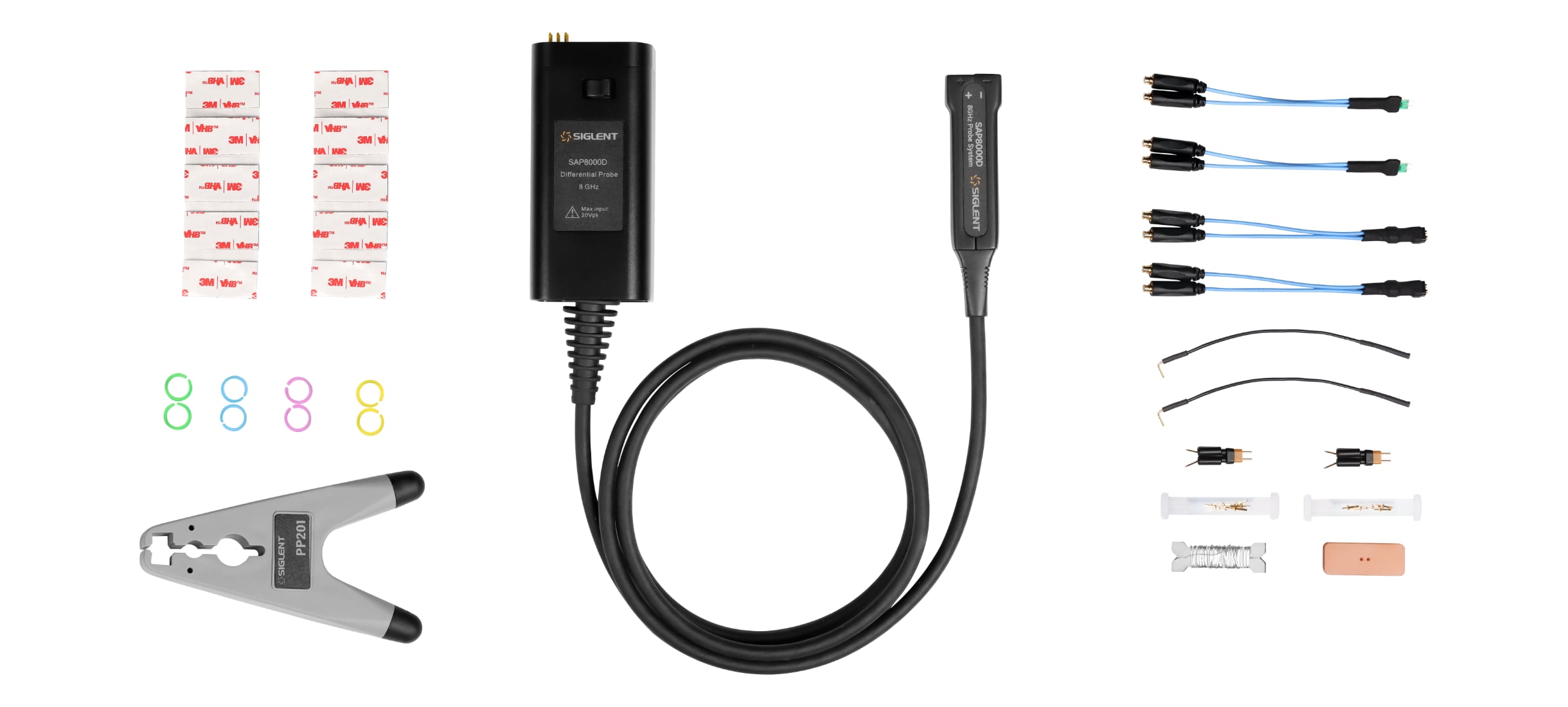

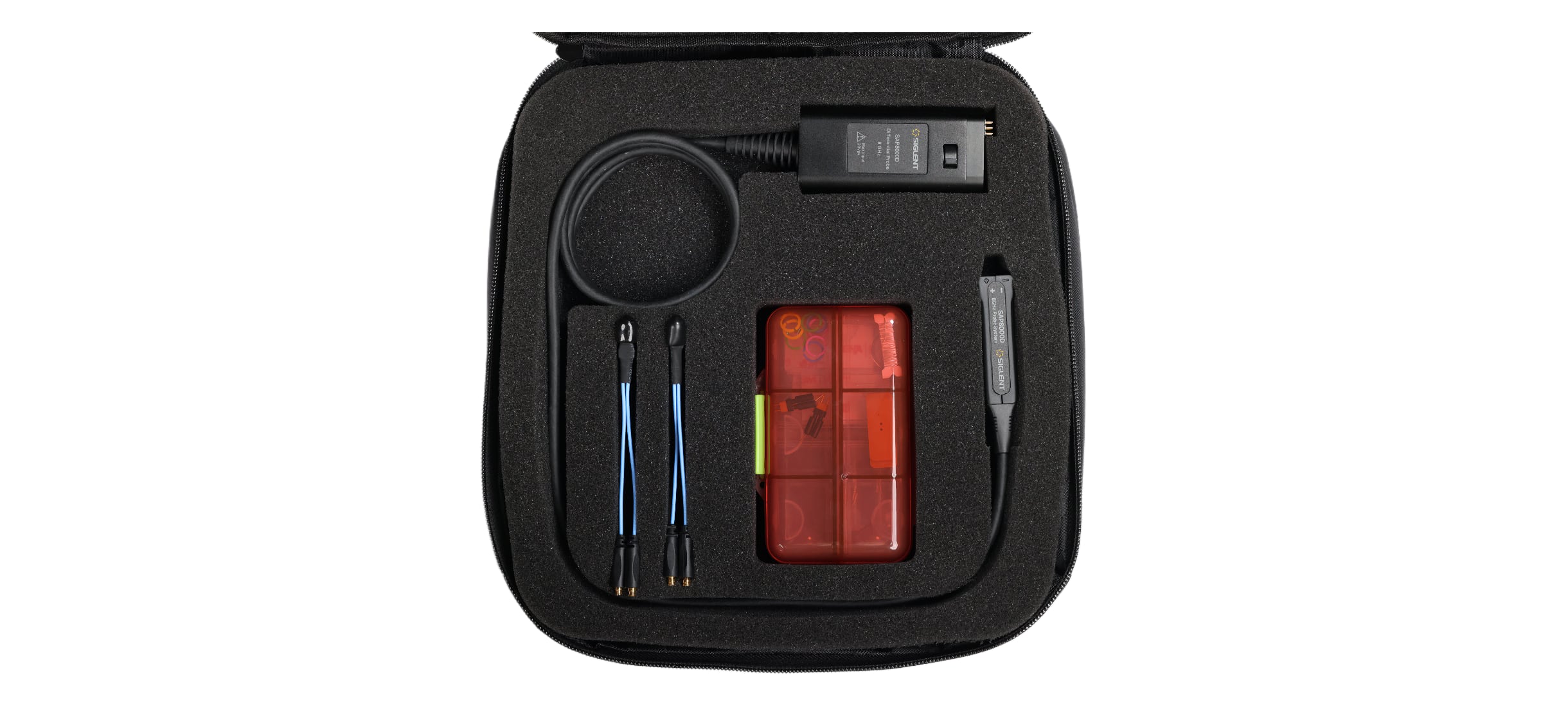

Standardowe akcesoria zawarte w zestawie:
- 1x sonda różnicowa do lutowania DSI-01
- 1x sonda single-ended do lutowania SSI-01
- 1x sonda różnicowa z gniazdem DRP-01
- 1x sonda single-ended z gniazdem SRP-01
- 1x miernik grubości
- 2x kable uziemiające o długości 10 cm
- 5x kołki proste
- 5x kołki typu pogo
- 2x kołki obrotowe
- 1 metr srebrnego przewodu o średnicy 0,25 mm
- 2 zestawy kolorowych pierścieni identyfikacyjnych
- 1x dwunożny pozycjoner PP201
- 10x taśma dwustronna 3M
