Matryca przełączników SSM5342A seria SSM5000A

Karta katalogowa

Quick Start

User Manual

Przegląd produktu

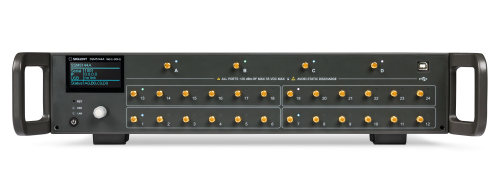

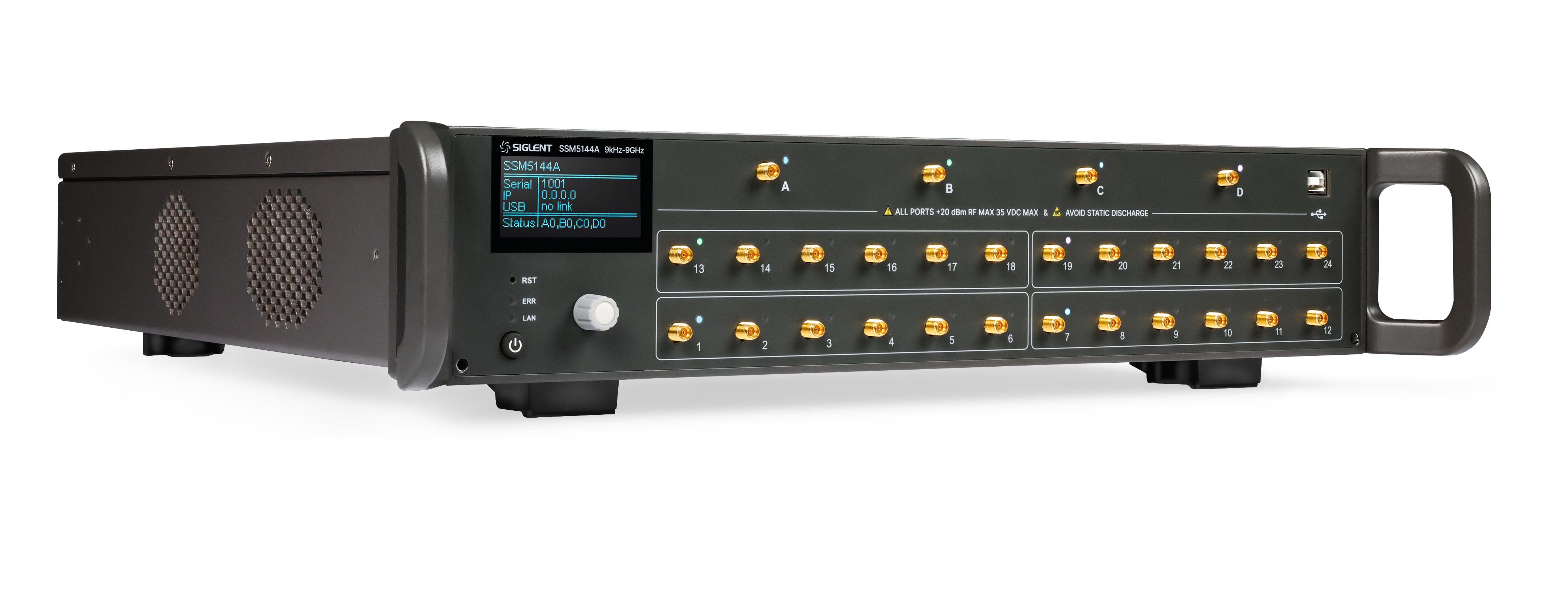

Matryca przełączników SSM5342A posiada 4 porty wejścia; 12 portów wyjścia, zakres częstotliwości: 100 kHz~26.5GHz, typ złącza: 3.5mm żeński. Matryca przełączników z serii SSM5000A może rozszerzyć liczbę portów testowych analizatora sieci, źródła sygnału, analizatora widma i innych urządzeń.

Matryca przełączników serii SSM5000A może rozszerzyć liczbę portów testowych analizatora sieci, źródła sygnału, analizatora widma i innych urządzeń. Nazwy poszczególnych modeli są przedstawione w następujący sposób: SSM5XYZA, gdzie X oznacza inną częstotliwość roboczą, Y oznacza liczbę portów sumatora, a Z oznacza liczbę (podzieloną przez 6) portów dzielących. Gdy X wynosi 1, zakres częstotliwości roboczej obejmuje 9 kHz-9 GHz, gdy wynosi 3, obejmuje 100 kHz-26,5 GHz. Matryce z serii SSM5000A posiadają do 4 portów wejściowych i do 24 portów wyjściowych, obsługując tryby komunikacji USB, LAN i Direct Control. Interfejs Direct Control na matrycy przełączników może dodatkowo zwiększyć liczbę portów testowych i obsługiwać uproszczony algorytm kalibracji wielu portów, co może znacznie poprawić wydajność kalibracji. Oprócz przyrządów firmy SIGLENT, obsługuje również przyrządy innych producentów. Nadaje się do standardowych 19-calowych obudów i może być szeroko stosowany w wieloportowych środowiskach testowych, takich jak anteny i moduły komponentów 5G.

Kluczowe cechy serii

• Impedancja charakterystyczna: 50 Ω
• Najwyższa częstotliwość: 9 GHz (lub 26,5 GHz)
• Maksymalna liczba portów wejściowych: 4
• Maksymalna liczba portów wyjściowych: 24
• Złącze RF: 3,5 mm żeńskie
• Maksymalna moc wejściowa: 20 dBm
• Maksymalne napięcie wejściowe DC: 35 V
• Interfejs: LAN, urządzenie USB, sterowanie bezpośrednie (wejście), sterowanie bezpośrednie (wyjście)
• Rozmiar ekranu: 2,4 cala

Zastosowania

Scenariusz zastosowania 1:

Matryca przełącznika jest używana do rozszerzenia portów testowych analizatora sieci i pomiaru parametrów S wielu urządzeń, zgodnie z określonymi wymaganiami testowymi, przełącznik matrycowy można rozszerzyć do 24 pojedynczych portów, 12 pełnych 2 portów, 8 pełnych 3 portów, 6 pełnych 4 portów, 4 pełne 6 portów, 3 pełne 8 portów, 2 pełne 12 portów, 1 pełne 24 porty itp. Poniższy rysunek przedstawia skalowanie do 4 pełnych 6 portów. W tym przypadku wystarczy wykonać pełną 6-portową kalibrację na czterech grupach portów 1-6, 7-12, 13-18 i 19-24. Urządzenia DUT1, DUT2, DUT3 i DUT4 mogą być testowane programowo, co znacznie poprawia wydajność testu.

Scenariusz zastosowania 2:
Używając matrycy przełączników ze źródłem sygnału i analizatorem widma, źródło sygnału i analizator widma są rozszerzone do 24 portów, które mogą być używane do testowania parametrów transmisji i odbioru wielu testowanych urządzeń. W tym przypadku kalibracja parametru S nie jest wymagana, należy jedynie skalibrować utratę linii każdego kanału. Podczas testowania wydajności transmisji oprogramowanie przełącza się kolejno na 24 porty, a następnie rozszerzenie źródła sygnału jest zakończone; podczas testowania wydajności odbioru oprogramowanie może również przełączać się kolejno na 24 porty, aby zakończyć rozszerzanie analizatora widma. Przełącznik matrycowy może znacznie zmniejszyć liczbę źródeł sygnału i analizatorów widma, a tym samym obniżyć koszty i poprawić wydajność testów.
