Siglent SDG7032A Generator Arbitralny Seria SDG7000A

Przegląd produktu

Seria SDG7000A firmy SIGLENT to nowa odsłona dwukanałowych generatorów przebiegów arbitralnych, o szerokości pasma do 1 GHz, maksymalnej szybkości próbkowania 5 GSa/s z 14-bitową rozdzielczością pionową. Urządzenie może generować przebiegi arbitralne punkt po punkcie z maksymalną szybkością próbkowania 2,5 GSa/s oraz sygnały wektorowe z maksymalną szybkością 500 MSa/s. Umożliwia także generowanie różnych sygnałów, takich jak fala ciągła, impuls, szum, wzorce PRBS i 16-bitowa magistrala cyfrowa. Seria SDG7000A obsługuje generowanie złożonych sygnałów, takich jak modulacja, przemiatanie, bursting oraz dwukanałowe kopiowanie/sprzęganie/śledzenie i superpozycja. Wyjścia są wybierane przez użytkownika do połączeń różnicowych lub single-ended i obsługują maksymalny zakres wyjściowy ± 24 V. Urządzenie może zapewnić dużą amplitudę przy wysokiej częstotliwości, co w niektórych zastosowaniach eliminuje zewnętrzny wzmacniacz mocy i pozwala spełnić szerszy zakres wymagań.

     Karta katalogowa

Kluczowe cechy

• Szerokość pasma 350MHz
• Pamięć przebiegu 512 Mpts
• Maksymalna szybkość próbkowania 5GSa/s
• Urządzenie generuje impulsy o niskim poziomie jittera o minimalnej szerokości impulsu 1 ns i minimalnym zboczu 500 ps
• Szerokość pasma do 1 GHz i biały szum gaussowski z regulowaną szerokością pasma
• PRBS do 312,5 Mb/s

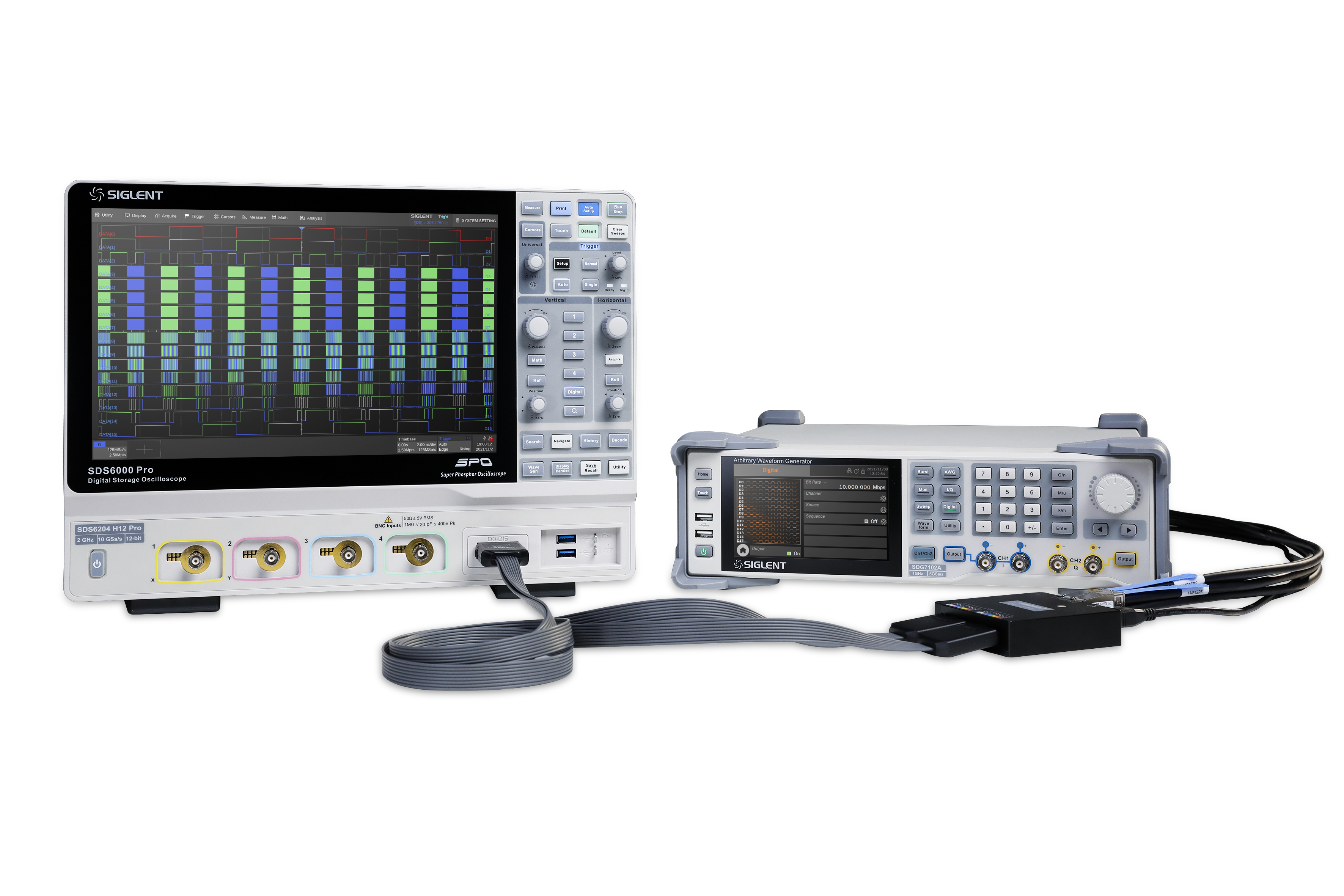

• Opcje magistrali cyfrowej LVTTL i LVDS do przesyłania sygnałów cyfrowych o szybkości do 1 Gb/s
• Obejmuje popularne typy modulacji analogowych/cyfrowych, funkcje przemiatania i burstingu
• Ulepszone funkcje pracy dwukanałowej: śledzenie międzykanałowe, sprzęganie i kopiowanie
• Funkcja superpozycji dwóch kanałów
• Wzajemna modulacja między kanałami
• Wyjście analogowe 24 Vpp jest nakładane z przesunięciem ± 12 Vdc, co zapewnia maksymalny zakres wyjściowy ± 24 V (48 V).
• Precyzyjny licznik częstotliwości

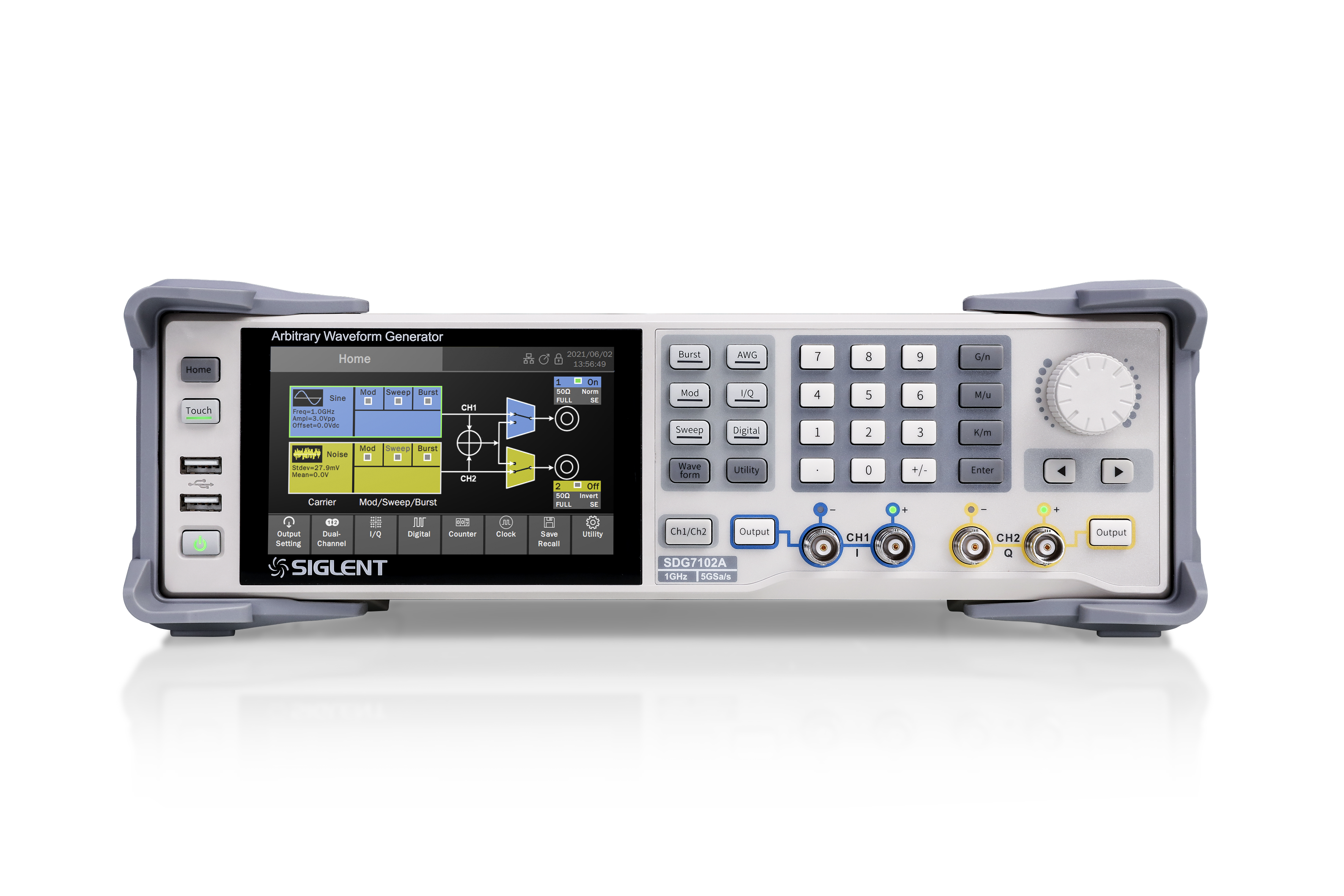

• Pojemnościowy ekran dotykowy o przekątnej 5 cali i rozdzielczości 800×480
• Możliwość obsługi za pomocą zewnętrznej myszy i klawiatury
• WebServer do zdalnego sterowania przyrządami bez konieczności pobierania oprogramowania

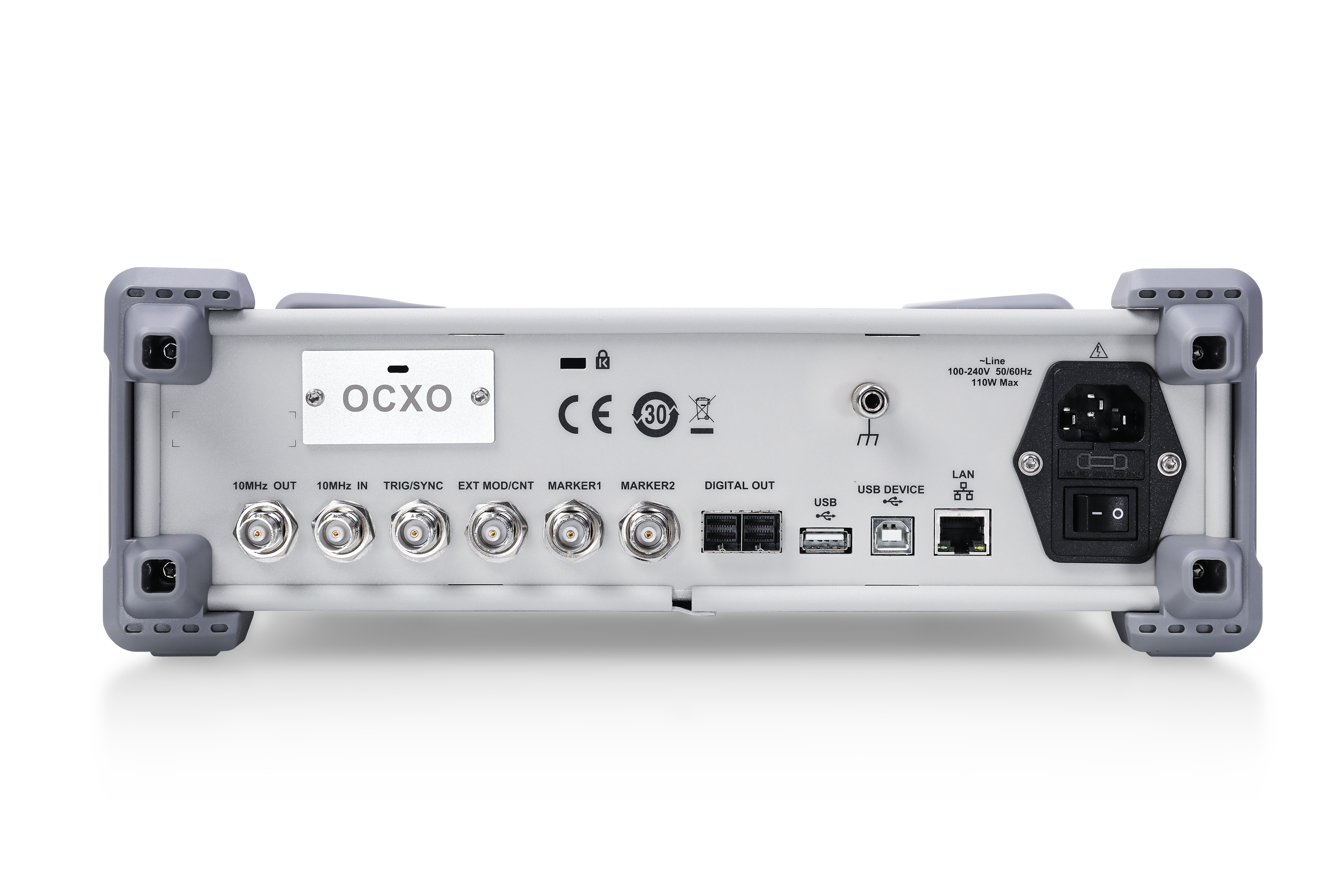

• Wejście 10 MHz, wyjście 10 MHz, wejście/wyjście wyzwalania i złącza synchronizacji markerów
• Pełna instrukcja obsługi komend SCPI ułatwiająca integrację z systemami testowymi

Wybrane parametry

Prezentacja funkcji

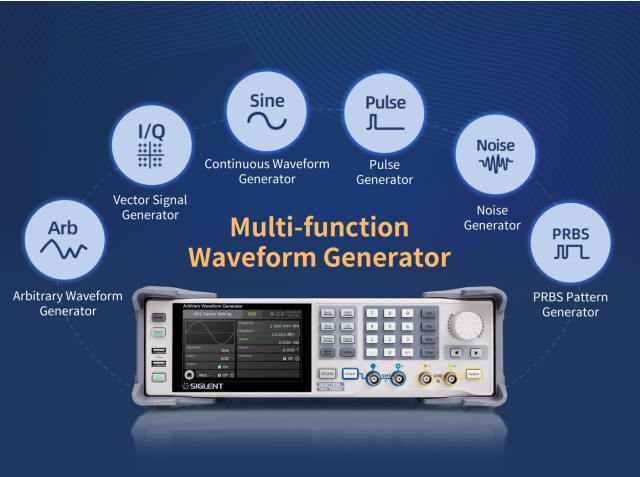

Wielofunkcyjny generator arbitralny

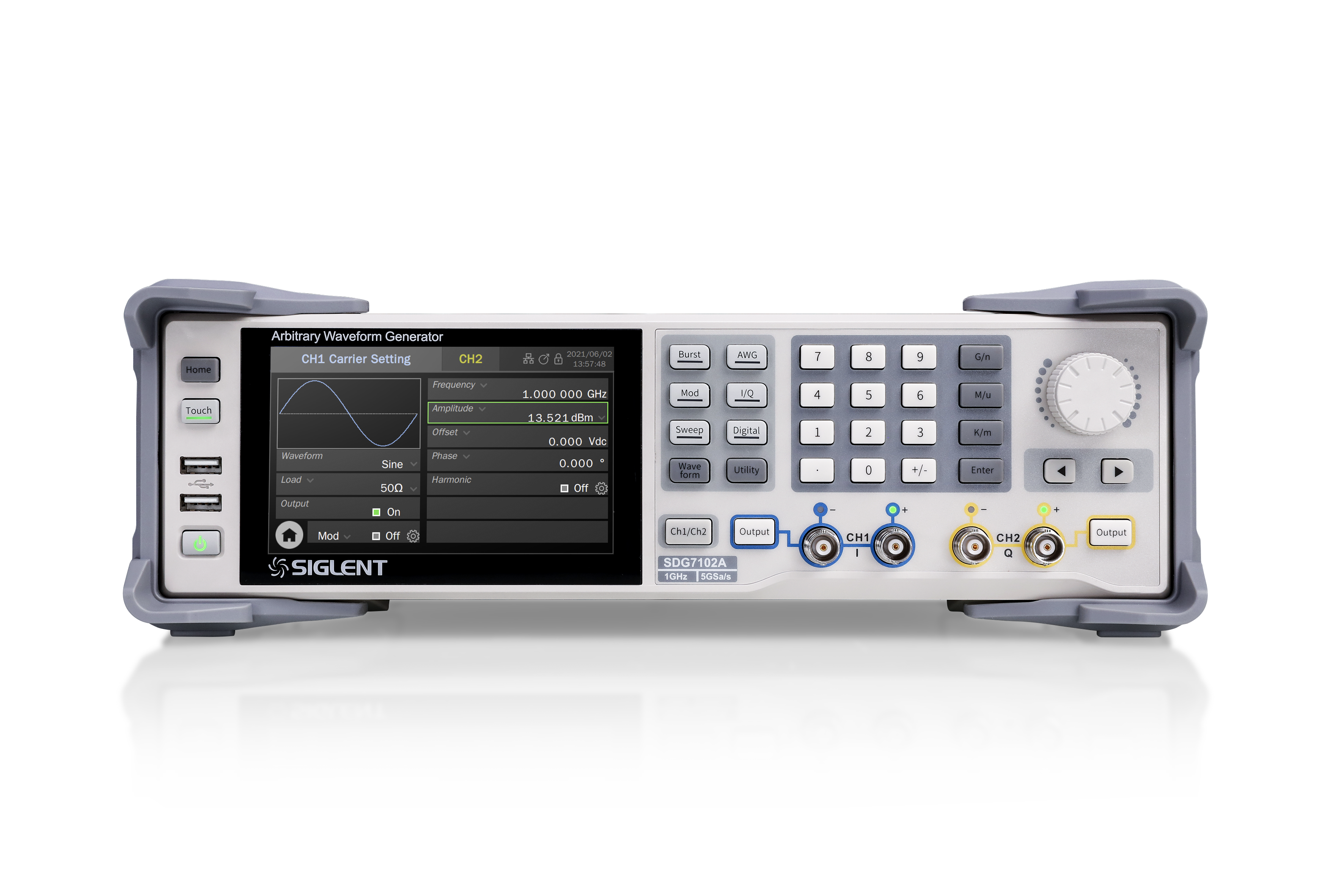

Seria SDG7000A zawiera wiele funkcji generatorów przebiegów od DC do fal ciągłych do 1 GHz,

które mogą zastąpić generatory sygnałów RF w niektórych przypadkach. Zastosowano w niej technologię

generowania przebiegów arbitralnych TrueArb punkt po punkcie firmy Siglent, która umożliwia regulowaną

przez użytkownika szybkość próbkowania wyjściowego od 0,01 Sa/s do 2,5 GSa/s z doskonałymi parametrami

rozstrojenia oraz generowanie sygnałów wektorowych I/Q o maksymalnej ustawialnej szerokości pasma

większej niż 500 MHz. Wykorzystując zalety architektury EasyPulse firmy Siglent, możliwe jest

generowanie impulsów o niskim poziomie zniekształceń jitter o minimalnej szerokości impulsu 1 ns.

SDG7000A posiada również wyjście szumu gaussowskiego z regulowaną szerokością pasma,

generację kodów pseudolosowych, opcjonalne 16 kanałów wyjścia sygnału cyfrowego

do syntezy komunikacji cyfrowej i wiele innych funkcji.

Wyjście amplitudowe o szerokim zakresie

Wyjście analogowe 24 Vpp nałożone na siebie z offsetem ± 12 Vdc,

co zapewnia maksymalny zakres wyjściowy ± 24 V (48 V).

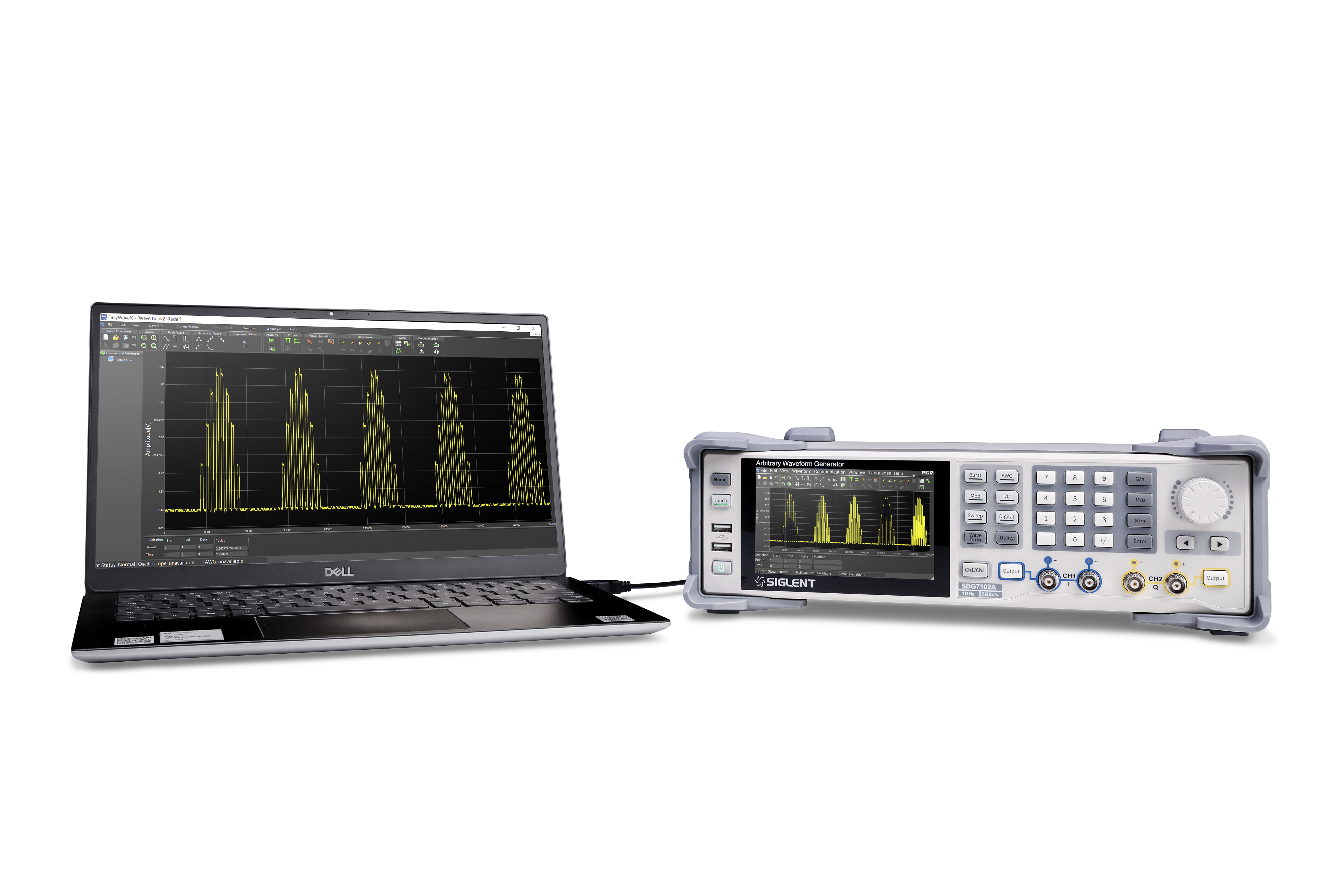

Doskonałe generowanie przebiegów arbitralnych

Tryb AFG wykorzystuje tradycyjną technologię DDS do generowania przebiegów arbitralnych.

Tryb AWG wykorzystuje innowacyjną technologię TrueArb firmy SIGLENT, która zapewnia regulowaną szybkość próbkowania

w zakresie 0,01 Sa/s~ 2,5 GSa/s i rozstrojenie poniżej 20 ps.

Elastyczna platforma oferuje również metody interpolacji zerowego rzędu, liniowej i sinc, co zwiększa elastyczność podczas tworzenia złożonych przebiegów.

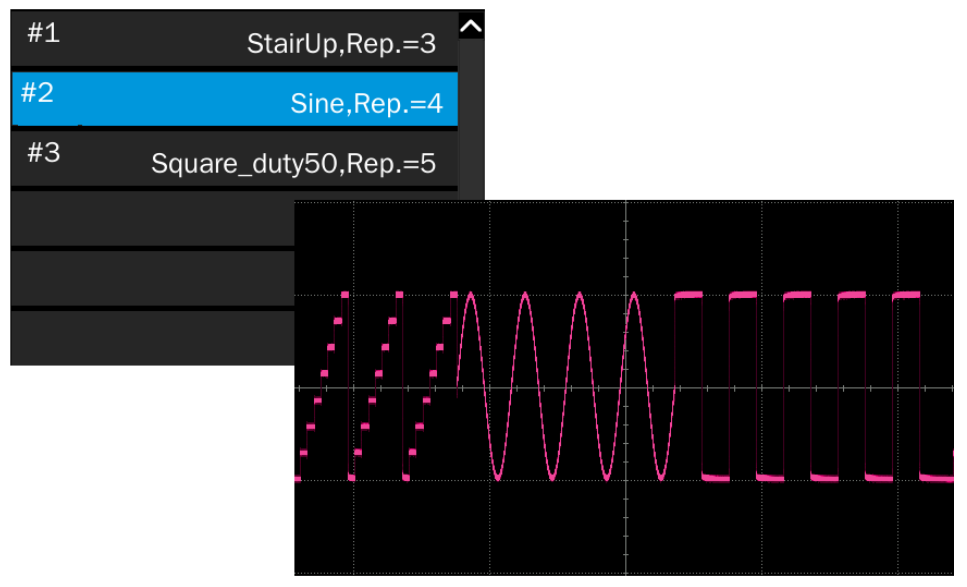

Edycja i odtwarzanie sekwencji

SDG7000A obsługuje do 1024 dowolnych segmentów falowych, z których każdy może mieć maksymalnie 65535 powtórzeń.

Podczas przełączania między segmentami wyjście płynnie przechodzi z ostatniego punktu poprzedniego segmentu do pierwszego punktu

następnego segmentu bez generowania poziomu spoczynkowego. Nadaje się do zastosowań o wysokich wymaganiach dotyczących przełączania kształtu fali.

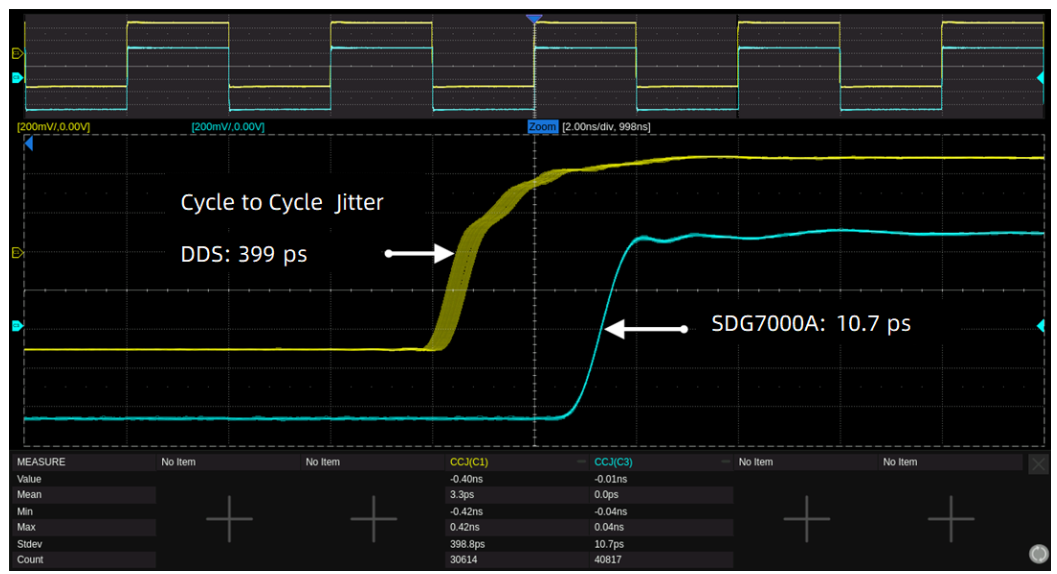

Niski poziom zniekształceń jitter

Gdy przebieg kwadratowy/impulsowy jest generowany przez tradycyjny układ DDS, może wystąpić dodatkowy

poziom zniekształceń jitter, jeśli częstotliwość próbkowania nie jest całkowitą wielokrotnością częstotliwości wyjściowej.

Technologia EasyPulse skutecznie pokonuje tę słabość konstrukcji DDS i pozwala uzyskać przebiegi kwadratowo-pulsowe

o niskim poziomie zniekształceń jitter.

Duża szybkość

Minimalna szerokość impulsu 1 ns, może być generowana przy dowolnej częstotliwości.

Szerokość impulsu można precyzyjnie regulować w odstępach co 10 ps.

Elastyczne zbocze

Możliwość regulacji rozdzielczości drobnych odstępów do 100 ps. Minimalne zbocze wynosi 500 ps i może być generowane

przy dowolnej częstotliwości. Krawędź narastająca i opadająca mogą być ustawione odpowiednio i mogą być używane

do generowania niesymetrycznych kształtów impulsów.

Akcesoria w standardzie

• Kabel zasilający
• Kabel USB
• Kabel BNC
• Myszka bezprzewodowa
