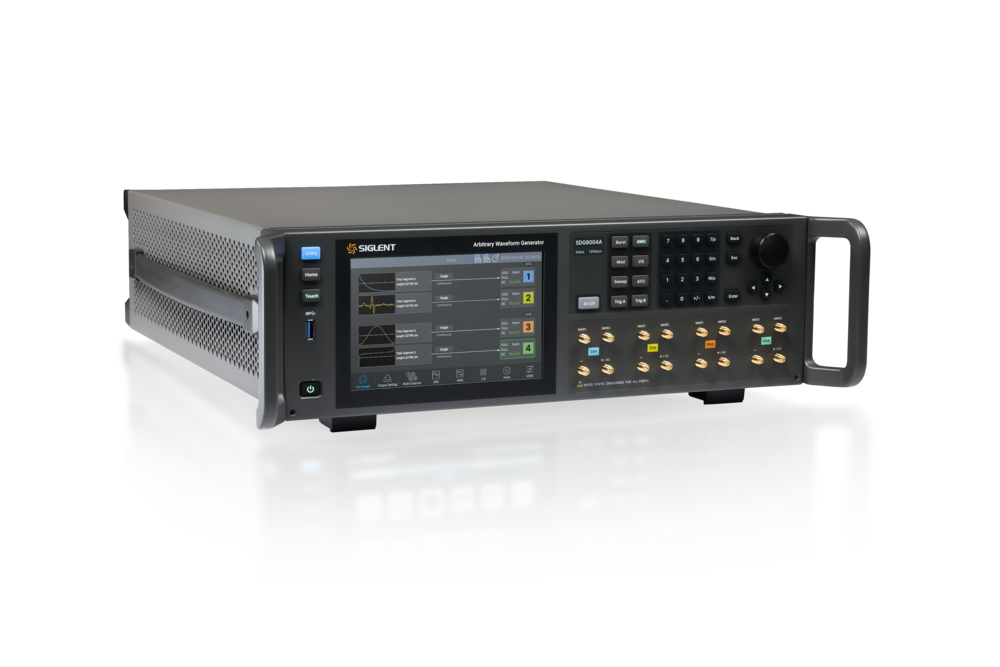

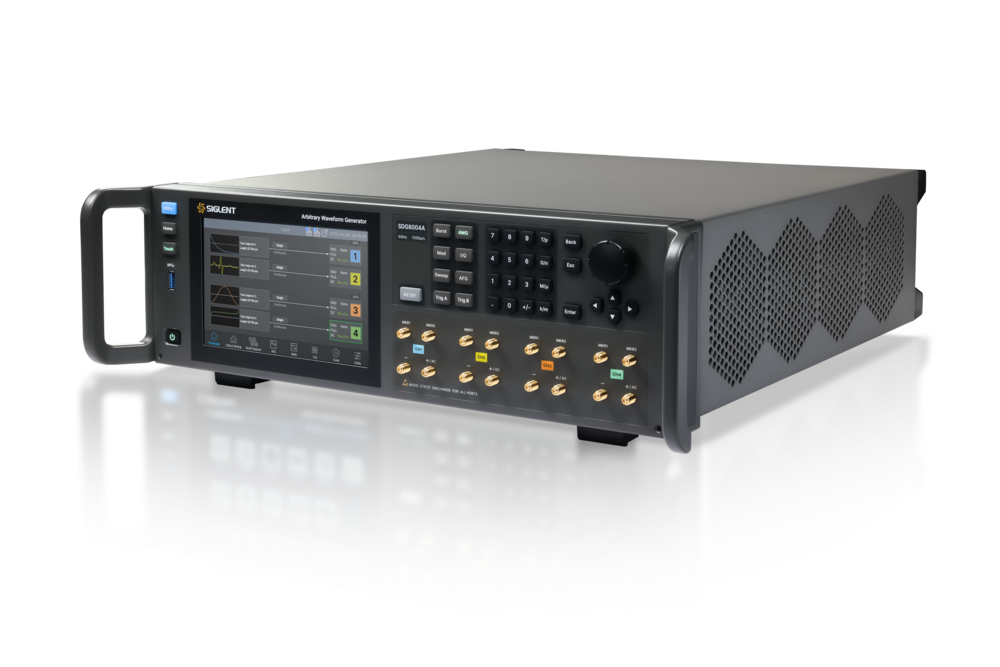

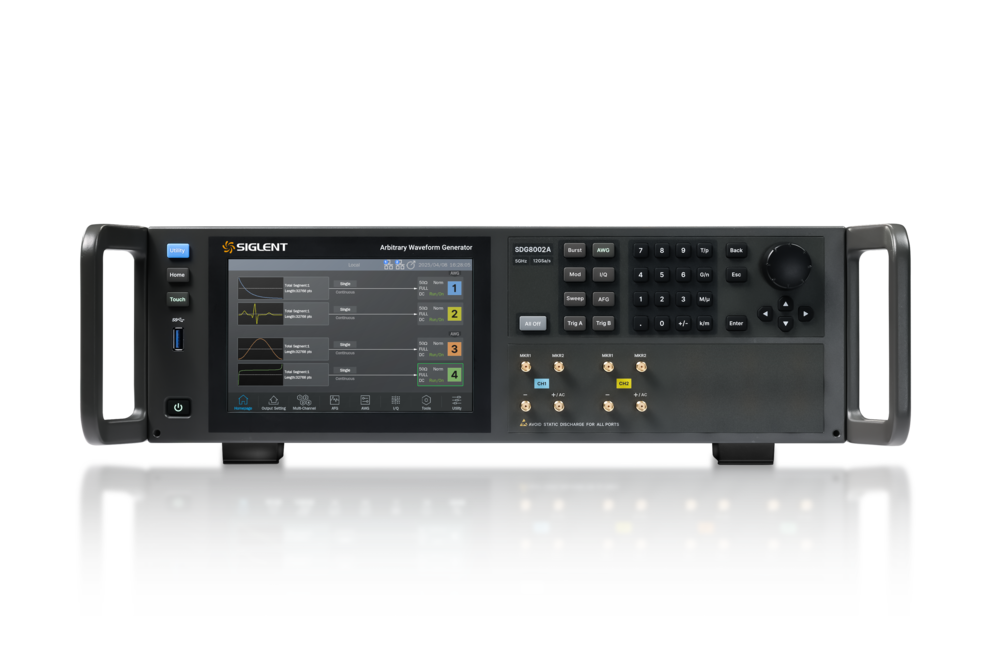

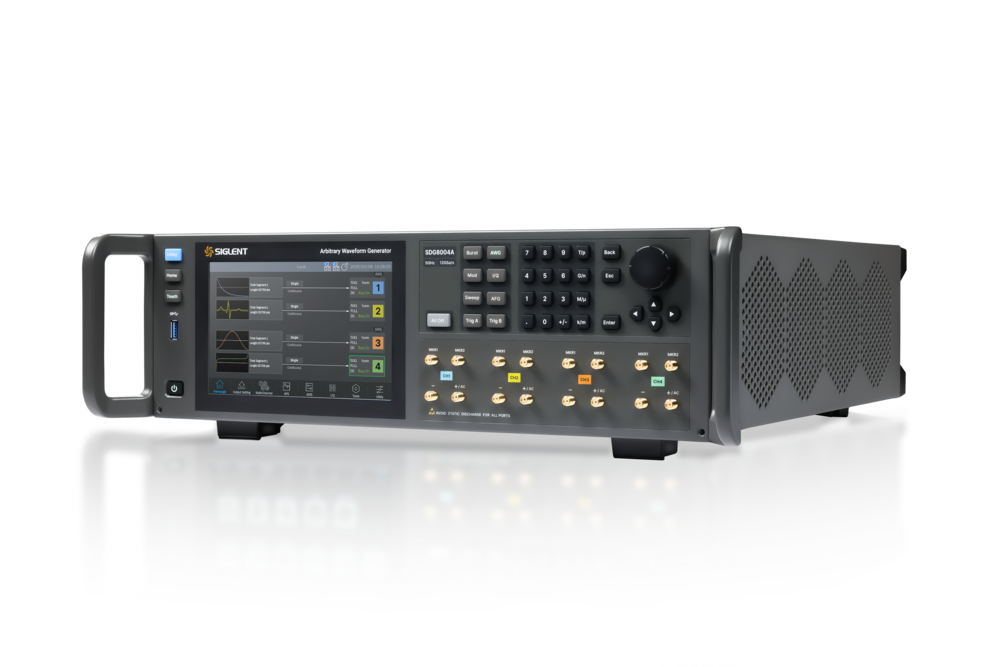

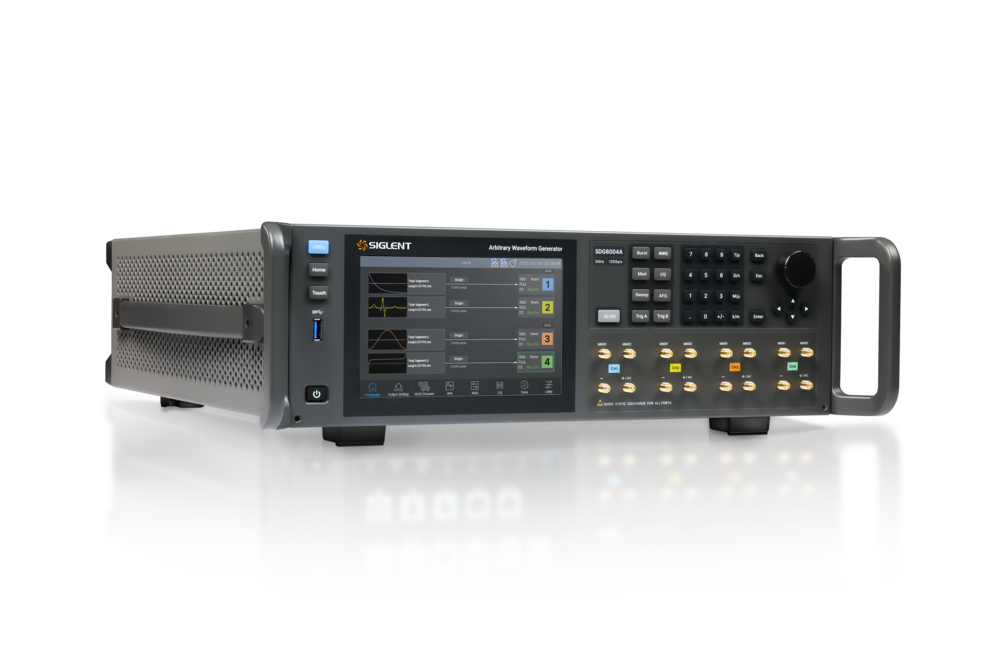

Siglent SDG8002A Generator Arbitralny Seria SDG8000A

Przegląd produktu

Kluczowe cechy

• 2/4 kanałów
• Maksymalna częstotliwość wyjściowa wynosi 4 GHz (częstotliwość próbkowania 10 GSa/s) / 5 GHz (częstotliwość próbkowania 12 GSa/s).
• 16-bitowa rozdzielczość pionowa
• Dzięki technologii TrueArb możliwe jest generowanie przebiegów dowolnych punkt po punkcie. Bez utraty szczegółów przebiegu można generowaćprzebiegi o niskim poziomie jittera przy częstotliwości próbkowania od 100 Sa/s do 5 GSa/s
• Obsługuje funkcję odtwarzania sekwencji wielowarstwowych, z maksymalną pamięcią przebiegu wynoszącą 4 Gpts na kanał
• Dzięki technologii EasyPulse może generować prostokątne/impulsowe sygnały o niskim jitterze, a przebieg impulsowy umożliwia precyzyjną regulację szerokości impulsu, zbocza narastającego/opadającego, z niezwykle wysoką rozdzielczością i zakresem regulacji
• Obsługuje tryby wyjścia single-ended i różnicowego.
• Obsługuje funkcję wyjścia wielopulsowego, która może być wykorzystywana do pomiaru parametrów przełączania urządzeń mocy oraz oceny ich charakterystyki dynamicznej
• Obsługuje funkcje wielotonowe i chirp
• Obsługuje PRBS do 1,25 Gbps
• Bogate funkcje modulacji analogowej i cyfrowej
• Funkcje przemiatania i impulsów
• Funkcja harmonicznych
• Funkcja łączenia przebiegów
• Może generować sygnały wektorowe o szerokości pasma do 2 GHz
• Obsługa wyjścia sygnałów Bluetooth, OFDM, IOT, LTE i WIFI.
• 196 wbudowanych przebiegów arbitralnych
• Standardowe interfejsy: USB Host, USB Device (USBTMC), LAN (VXI-11); opcjonalnie GPIB
• Wbudowany dysk twardy SSD o pojemności 250 GB
• Wbudowany serwer WWW obsługuje sterowanie przyrządem za pośrednictwem przeglądarki internetowej
• 7-calowy ekran dotykowy

Wybrane parametry

Prezentacja funkcji

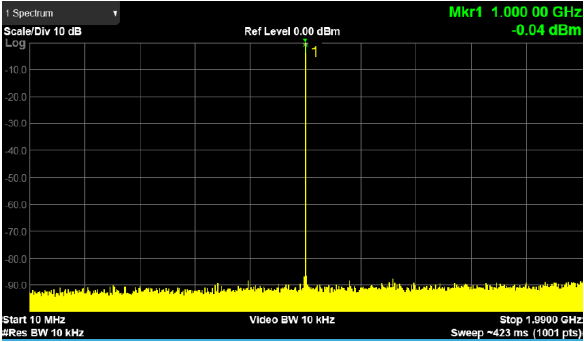

Sygnał odtworzony o wysokiej jakości
SDG8000A obsługuje częstotliwość próbkowania 10 G (z interpolacją) lub 12 G (z interpolacją).
16-bitowa rozdzielczość pionowa, sygnał odtworzony o wysokiej jakości.

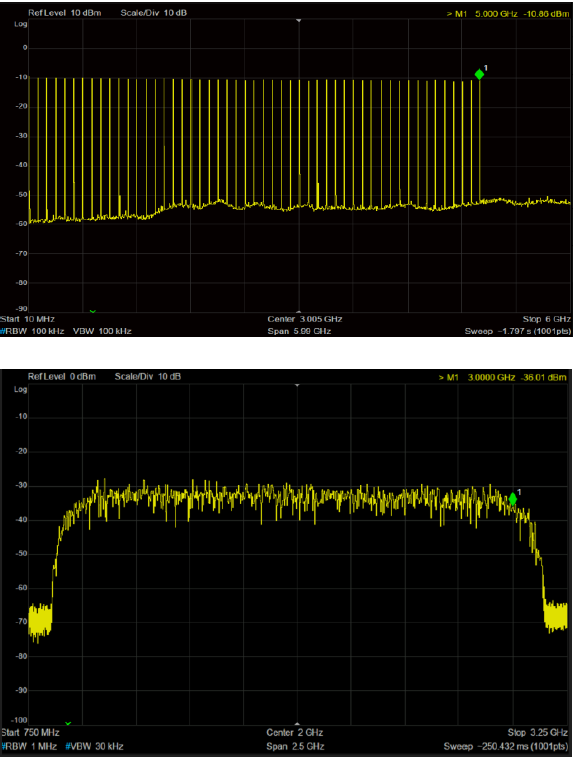

Wyższa częstotliwość, większa szerokość pasma sygnału
Urządzenie to posiada wbudowany modulator cyfrowy, który umożliwia bezpośrednie wyjście RF do 5 GHz, eliminując potrzebę stosowania zewnętrznego modulatora. W połączeniu z potężnym oprogramowaniem SigIQPro, konfiguracja ta oferuje usprawniony sposób tworzenia i wysyłania sygnałów dla szerokiego zakresu standardów komunikacyjnych, w tym 5G NR, LTE, WLAN, Bluetooth i IoT.
Maksymalna szybkość transmisji danych w paśmie podstawowym SDG8000A wynosi 5 GSa/s, a maksymalna szerokość pasma modulacji sygnału może osiągnąć 2 GHz przy użyciu wewnętrznego modulatora. Gdy sygnał w paśmie podstawowym jest wysyłany i używany jest zewnętrzny modulator, obsługiwana jest szerokość pasma sygnału 4 GHz.

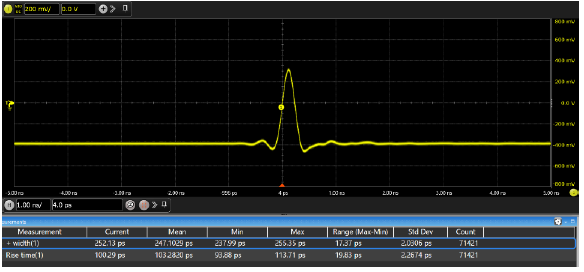

Węższe impulsy wyjściowe
Dzięki wysokiej szybkości transmisji danych SDG8000A może generować wąskie impulsy o długości zaledwie 250 ps, co czyni go idealnym rozwiązaniem do wymagających zastosowań związanych z testowaniem impulsów w takich obszarach jak półprzewodniki i motoryzacja.

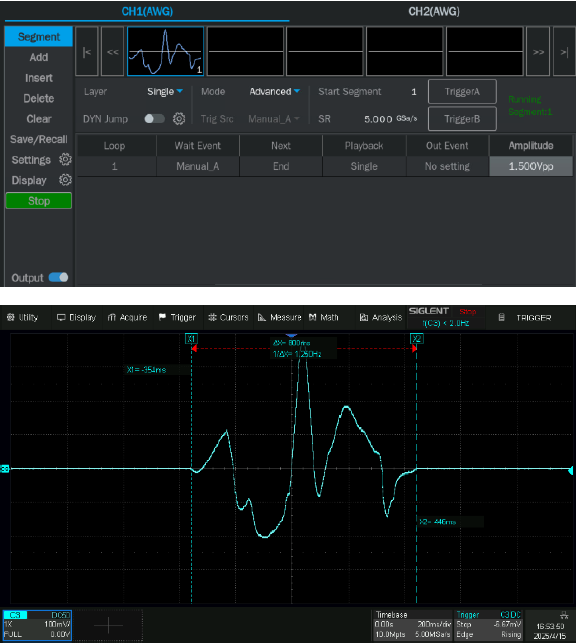

Większa pamięć na przebiegi
Maksymalna pojemność pamięci na przebiegi na kanał wynosi 4 Gpts. Przy maksymalnej częstotliwości próbkowania przebieg może być odtwarzany przez 800 ms bez utraty szerokości pasma sygnału, co spełnia wymagania testowe w złożonych scenariuszach.

Akcesoria w standardzie

• Kabel zasilający
• Kabel USB
• Kabel SMA x2
• 50 Ohm connector (4x SDG8002A), (8x SDG8004A)
• Myszka bezprzewodowa
• Quick Start
• Certyfikat kalibracji producenta

Akcesoria opcjonalne i opcje:

• USB-GPIB: Adapter USB-GPIB
• 10M_OCXO_L: OCXO
• DynamicPort-Cable: Dynamic Jump Interface Cable
• SDG8000-Multi-Level SEQ: Complex multi-level sequence wave generation function (software)
• SDG8000-DCAMP: DC amplified output (software)
• SDG8000-ACAMP: AC Amplified Output (Software) SDG8000-4GPTS 4G point waveform storage space (software)
• SDG8000-HSS: High-speed serial waveform function (software) SDG8000-MTONENL Multi-tone and Chirp function (software)
• SDG8000-IQ: IQ Vector Signal Generation Function (Software)
• SigIQPro-BT: Bluetooth signal generation function (software, SDG8000-IQ is required)
• SigIQPro-IOT: IoT signal generation function (software, SDG8000-IQ is required)
• SigIQPro-OFDM: OFDM signal generation function (software, SDG8000-IQ is required)
• SigIQPro-5G NR: 5G NR signal generation function (software, SDG8000-IQ is required)
• SigIQPro-LTE FDD: LTE FDD signal generation function (software, SDG8000-IQ is required)
• SigIQPro-LTE TDD: LTE TDD signal generation function (software, SDG8000-IQ is required)
• SigIQPro-IEEE.802.11.be: IEEE.802.11.be signal generation function (software, SDG8000-IQ is required)
• SigIQPro-IEEE.802.11.ax: IEEE.802.11.ax signal generation function (software, SDG8000-IQ is required)
