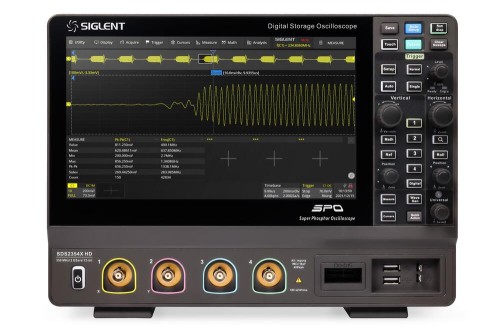

Siglent SDS2354X HD Cyfrowy Oscyloskop Laboratoryjny Seria SDS2000X HD

Prezentacja funkcji

Porównanie wyświetlania sygnału przy rozdzielczości 8-bit i 12-bit

Rozdzielczość 12 bitów pozwala uzyskać więcej szczegółów i mniej szumów na przebiegu.

Niski poziom szumu bazowego: Tylko 70 μVrms przy szerokości pasma 500 MHz

Dokładność wzmocnienia prądu stałego 0,5%

Dopracowany interfejs zaprojektowany z dbałością o UX i UI

• Wyświetlacz 10,1" o rozdzielczości 1024x600
• Pojemnościowy ekran dotykowy umożliwia szybkie przesuwanie lub skalowanie przebiegów za pomocą ruchów palca, co znacznie poprawia wydajność pracy
• Wbudowany serwer WWW umożliwia zdalne sterowanie za pośrednictwem strony internetowej w sieci LAN.
• Obsługa zewnętrznej myszy i klawiatury

Szybka aktualizacja kształtu przebiegu

Dzięki szybkości aktualizacji przebiegów do 100 000 wfm/s oscyloskop może z łatwością

wychwytywać nietypowe lub mało prawdopodobne zdarzenia. W trybie sekwencji szybkość

przechwytywania przebiegów może sięgać 500 000 wfm/s.

Długa pamięć zapisu

Dzięki sprzętowej technice zoomu i długości zapisu do 200 Mpts, użytkownicy mogą wybrać

wolniejszą podstawę czasu bez zmniejszania częstotliwości próbkowania, a następnie szybko

powiększyć obraz, aby skupić się na interesującym ich obszarze.

Wiele funkcji wyzwalania

Strefa wyzwalania jest dostępna dla zaawansowanego wyzwalania.

Zaawansowana funkcja matematyczna

Oprócz tradycyjnych operacji (+, -, X, /) obsługiwane są także operacje FFT, całkowania,

różniczkowania, pierwiastkowania i inne. Dla bardziej złożonych operacji dostępny jest edytor formuł.

Dostępne są dwa ślady matematyczne.

Akcelerowana sprzętowo funkcja FFT obsługuje do 2 Mpkt. Zapewnia to rozdzielczość

wysokiej częstotliwości i szybką czas odświeżania. Funkcja FFT obsługuje także różne

funkcje okien, dzięki czemu można ją dostosować do różnych potrzeb pomiaru widma.

Trzy tryby (Normal, Avarage i Max hold) pozwalają spełnić różne wymagania

dotyczące obserwacji widma mocy. Obsługiwane są funkcje automatycznego wykrywania wartości

szczytowych i markerów.

Pomiary różnych parametrów

Pomiary parametrów obejmują 4 kategorie: poziome, pionowe, różne i opóźnienie kanału,

co daje w sumie ponad 50 różnych typów pomiarów. Mogą być one wykonywane w określonym

przedziale czasowym bramki. Obsługiwane są pomiary w ramkach Math, Reference i History.

Funkcja statystyki parametrów

Statystyki pokazują wartość bieżącą, wartość maksymalną, wartość minimalną,

odchylenie standardowe i wartość średnią maksymalnie 12 parametrów jednocześnie.

Dostępny jest histogram pokazujący rozkład prawdopodobieństwa parametru.

Trend i Ścieżka umożliwiają wyświetlanie wartości parametru w funkcji czasu.

W przypadku parametrów poziomych, takich jak okres, wszystkie wyniki są pobierane z ramki,

zamiast obliczać tylko pierwszy z nich. Przyspiesza to znacznie statystykę pomiarów poziomych

i umożliwia obserwację rozkładu w ramce za pomocą funkcji Histogram i Track(śledzenie).

Tryb historyczny

Funkcja historii może rejestrować do 80 000 ramek przebiegów. Zapis jest wykonywany

automatycznie, dzięki czemu użytkownik może w dowolnym momencie odtworzyć przebiegi z historii,

aby zaobserwować nietypowe zdarzenia i szybko zlokalizować interesujący go obszar za pomocą

kursorów lub pomiarów. Nieudane ramki testu maski mogą być przechowywane jako historia.

Tryb sekwencyjny

Segmentowe zbieranie danych przechowuje przebieg w wielu segmentach pamięci (do 80 000),

a w każdym segmencie przechowuje się przebieg wyzwolony oraz informacje o czasie martwym.

Odstępy między segmentami mogą być tak małe, jak 2 μs. Wszystkie segmenty można

odtworzyć za pomocą funkcji Historia.

Szukanie i nawigowanie

Oscyloskop może wyszukiwać zdarzenia określone przez użytkownika w ramce.

Zdarzenia oznaczone przez funkcję wyszukiwania mogą być przywoływane automatycznie za pomocą

funkcji Nawigacja. Można również nawigować według czasu (pozycja opóźnienia) i ramek historii.

Dekodowanie magistrali szeregowej

Wyświetlanie zdekodowanych znaków za pomocą listy zdarzeń. Informacje o protokole magistrali

można szybko i intuicyjnie wyświetlić w formie tabelarycznej. Obsługiwane są protokoły I2C, SPI,

UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester.

Sprzętowa funkcja testu maski wysokiej prędkości

(zdj. 1.) Oscyloskop wykorzystuje sprzętową funkcję testu maski, wykonując do 14 000

decyzji Pass / Fail w każdej sekundzie. Łatwo jest wygenerować zdefiniowane

przez użytkownika szablony testów, aby zapewnić porównanie masek śladów,

co czyni go odpowiednim do długoterminowego monitorowania sygnałów

lub testowania zautomatyzowanych linii produkcyjnych.

(zdj. 2.) Wbudowana aplikacja edytora masek pomaga w tworzeniu własnych masek.

Bode plot

Oscyloskop może sterować wbudowanym generatorem przebiegów

lub samodzielnym generatorem SIGLENT, w celu skanowania odpowiedzi amplitudowej

i fazowo-częstotliwościowej urządzenia testowanego oraz wyświetlania danych w postaci wykresu Bode'a.

Dzięki temu w niektórych zastosowaniach można zastąpić drogie analizatory sieci.

Analizator mocy (opcjonalnie)

Opcja analizy mocy zapewnia pełny zestaw pomiarów i analizy mocy,

co znacznie poprawia wydajność pomiarów w zasilaczach impulsowych

i przy projektowaniu urządzeń mocy.

Kanały cyfrowe/opcja MSO

Cztery kanały analogowe i 16 kanałów cyfrowych umożliwiają użytkownikom jednoczesną akwizycję

i wyzwalanie przebiegów, a następnie analizę wzorca. Wszystko to za pomocą jednego urządzenia.

Wbudowany generator przebiegów 25MHz (opcjonalnie)

Wbudowany generator przebiegów może generować przebiegi o częstotliwości do 25 MHz

i amplitudzie ±3 V. Obsługiwanych jest sześć podstawowych przebiegów, wiele typów przebiegów

predefiniowanych oraz dowolne przebiegi definiowane przez użytkownika.

Pełna łączność

USB Host 2.0 x3, USB Device 2.0 (USBTMC), LAN (VXI-11/Telnet/gniazdo), wyjście pomocnicze (Pass/Fail, Trigger Out) itp.
