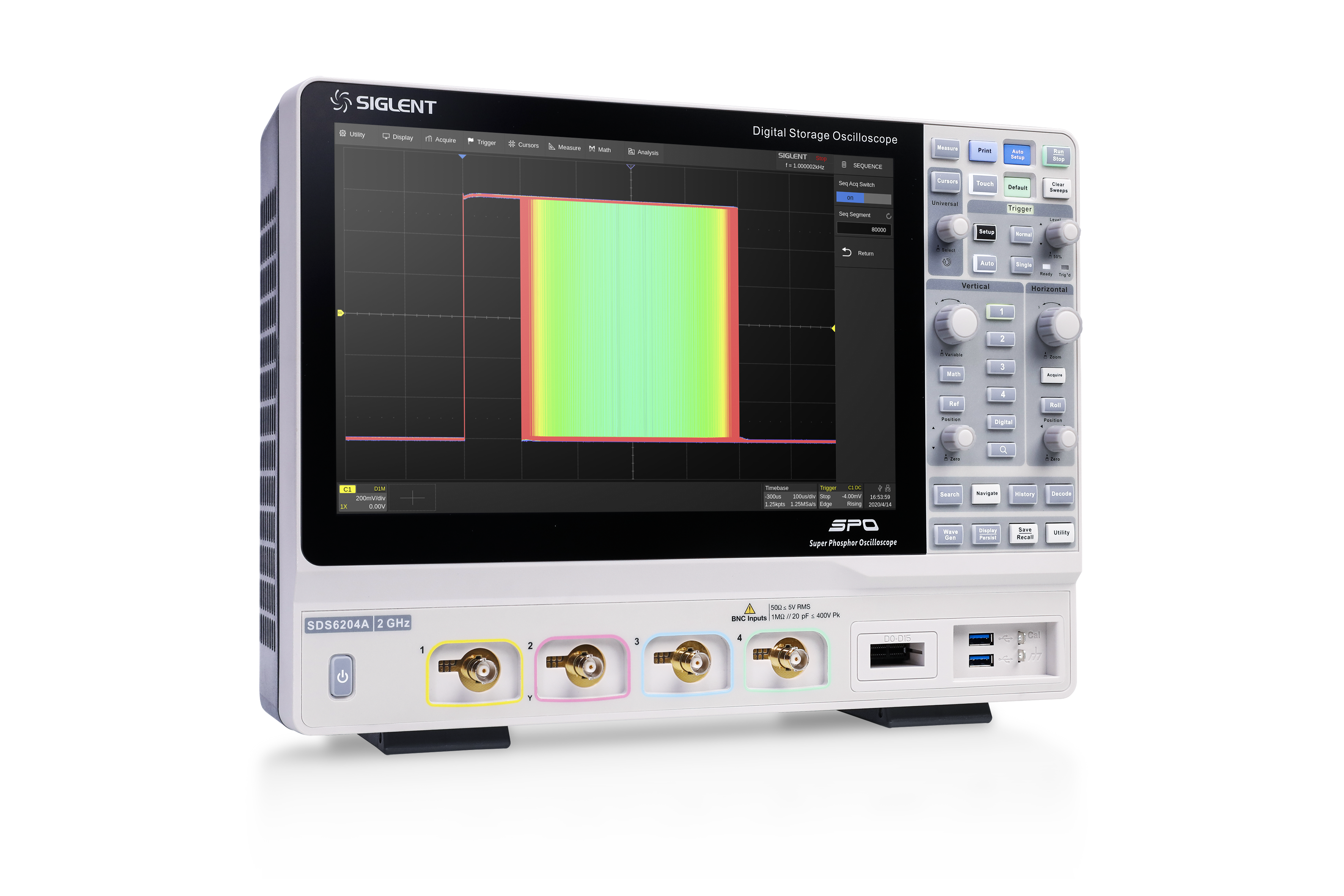

Siglent SDS6104A Oscyloskop Cyfrowy Seria SDS6000A
towar niedostępny
dodaj do przechowalniOpis
PROMOCJA!
Wyjątkowa oferta! Przy przy zakupie oscyloskopu z serii SDS5000X zestaw opcji do analizy w wyjątkowej cenie: 333 EUR (+VAT)! W czasie trwania promocji do każdego modelu tej serii klient ma możliwość zakupu w promocyjnej cenie pakietu opcji SDS6A-LA-BND
Opcje w zestawie SDS6A-LA-BND:
- SPL2016
- SAG1021l
- SDS6000PRO-FG
- SDS6000PRO-16LA
*Promocja ważna od 1 października do 30 czerwca 2024 roku.
Przegląd produktu
Oscyloskopy z serii SDS6000A firmy SIGLENT dostępne są w szerokościach pasma 2 GHz, 1 GHz i 500 MHz, charakteryzują się częstotliwością próbkowania 5 GSa/s (10 GSa/s ESR) na każdym kanale, maksymalną długością zapisu 500 Mpts/ch i wyświetlaniem do 4 kanałów analogowych + 16 kanałów cyfrowych z możliwością analizy sygnałów mieszanych.
Seria SDS6000A wykorzystuje technologię SPO firmy Siglent z maksymalną szybkością przechwytywania przebiegów do 170,000 wfm/s (Standard mode), do 750,000 wfm/s (Sequence mode), 256-stopniową funkcję wyświetlania intensywności oraz tryb wyświetlania temperatury barwowej. Zastosowano w niej również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim poziomie zniekształceń jitter. System wyzwalania obsługuje wiele wydajnych trybów wyzwalania, w tym wyzwalanie magistralą szeregową. Narzędzia takie jak zapis przebiegów w historii, funkcje wyszukiwania i nawigacji, test maski, wykres Bode'a, analiza mocy i analiza Eye/Jitter pozwalają na przechwytywanie, przechowywanie i analizowanie rozszerzonych zapisów przebiegów.
Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje dla generatora przebiegów arbitralnych 25 MHz, jak również dekodowanie szeregowe są również cechami SDS6000A.
Duży 12.1'' wyświetlacz pojemnościowy ekran dotykowy obsługuje gesty multi-touch, z dodatkiem przyjaznego dla użytkownika design'u UI, może znacznie poprawić wydajność pracy. Obsługuje również sterowanie myszą i zdalne sterowanie przez sieć LAN.
Kluczowe cechy
- 4 kanały analogowe;
- Szerokość pasma 1 GHz;
- Szybkość próbkowania 5 GSa/s (10 GSa/s ESR) na każdym kanale;
- Niski poziom szumu tła, obsługuje zakresy od 0.5 mV/div do 10 V/div (skale pionowe);
- Technologia SPO:
- Szybkość przechwytywania przebiegów do 170,000 wfm/s (tryb normalny) i 750 000 wfm/s (tryb sekwencyjny)
- Obsługa 256-stopniowej gradacji intensywności i trybów wyświetlania temperatury barwowej (tryby wyświetlania temperatury)
- Łączna długość zapisu 500 punktów dla wszystkich 4 kanałów
- Cyfrowy system wyzwalania
- Inteligentne wyzwalanie: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video (obsługa HDTV). Strefa Trigger upraszcza zaawansowane wyzwalanie;
- Wyzwalanie i dekoder bufora szeregowego, obsługa protokołów I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL STD 1553B, SENT i Manchester;
- Tryb akwizycji segmentowej (sekwencyjnej), dzielący maksymalną długość rekordu na wiele segmentów (do 80,000), zgodnie z warunkami triggera ustawionymi przez użytkownika, z bardzo krótkim czasem martwym pomiędzy segmentami w celu przechwycenie zdarzenia kwalifikującego;
- Funkcja zapisu przebiegu historycznego (History), maksymalna długość rejestrowanego przebiegu wynosi 80 000 ramek;
- Automatyczne pomiary ponad 50 parametrów, obsługuje statystyki z histogramem, ścieżką, trendem, pomiarem Gating oraz pomiary w funkcjach Math, History i Ref;
- 4 Ścieżki matematyczne (8 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy, itp.), obsługuje edytor formuł;
- Bogate funkcje analizy danych, takie jak search, nawigacja, woltomierz cyfrowy, licznik, wykres falowy, histogram, wykres Bode, analiza mocy i analiza Eye/Jitter;
- Sprzętowa funkcja High Speed Average, Hi Res; sprzętowa funkcja High-Speed testowania masek, z narzędziem edytora do tworzenia masek zdefiniowanych przez użytkownika;
- 16 kanałów cyfrowych (opcjonalnie);
- Generator funkcji/przebiegów arbitralnych 25 MHz, wbudowanych wiele predefiniowanych przebiegów;
- Duży 12,1-calowy wyświetlacz TFT LCD o rozdzielczości 1280 * 800; Pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe;
- Interfejsy obejmują: USB Hosts, USB Device (USBTMC), LAN VXI 11/Telnet/Socket, karta micro SD, Pass/Fail, Wyjście wyzwalacza, HDMI;
- Wbudowany serwer WWW umożliwia zdalne sterowanie przez port LAN za pomocą przeglądarki internetowej;
- Obsługuje polecenia zdalnego sterowania SCPI komendy;
- Obsługa zewnętrznej myszy i klawiatury
Wybrane parametry
Model | SDS6204A | SDS6104A | SDS6054A |
Ilość kanałów |
4 | 4 | 4 |
Pasmo |
2 GHz | 1 GHz | 500MHz |
Max. szybkość próbkowania |
5 GSa/s (10 GSa/s ESR) na kanał | 5 GSa/s (10 GSa/s ESR) na kanał | 5 GSa/s (10 GSa/s ESR) na kanał |
Max. pamięć |
500 Mpts/ch(pojedynczy kanał) 250 Mpts/ch (podwójny kanał) 125 Mpts/ch (3 lub 4 kanały) |
500 Mpts/ch(pojedynczy kanał) 250 Mpts/ch (podwójny kanał) 125 Mpts/ch (3 lub 4 kanały) |
500 Mpts/ch(pojedynczy kanał) 250 Mpts/ch (podwójny kanał) 125 Mpts/ch (3 lub 4 kanały) |
Szybkość przechwytywania przebiegów |
Standard mode:170,000 wfm/s; Sequence mode:750,000 wfm/s |
Standard mode:170,000 wfm/s; Sequence mode:750,000 wfm/s |
Standard mode:170,000 wfm/s; Sequence mode:750,000 wfm/s |
Rozdzielczość |
8-bit, do 16-bit w Hi-Res mode | 8-bit, do 16-bit w Hi-Res mode | 8-bit, do 16-bit w Hi-Res mode |
Wyświetlacz |
12.1 TFT-LCD (1280*800) | 12.1 TFT-LCD (1280*800) | 12.1 TFT-LCD (1280*800) |
Sonda (w standardzie) |
SP3050A, 500 MHz, 1 sonda na kanał | SP3050A, 500 MHz, 1 sonda na kanał | SP3050A, 500 MHz, 1 sonda na kanał |
Kanały cyfrowe (opcja)
|
16 kanałów; max. szybkość próbkowania 1 GSa/s; max. pamięć 50 Mpts | 16 kanałów; max. szybkość próbkowania 1 GSa/s; max. pamięć 50 Mpts | 16 kanałów; max. szybkość próbkowania 1 GSa/s; max. pamięć 50 Mpts |
Akcesoria w standardzie
Kabel USB x1
Quick Start Quide
Sonda pasywna (SP3050A) x1/kanał
Certyfikat kalibracji
Mysz bezprzewodowa x1
Kabel zasilający x1
Prezentacja funkcji
Dbałość o każdy szczegół User Interface oraz User Experience
Oscyloskopy SDS6000A posiadają wyświetlacz 12.1" o rozdzielczości 1280*800.
Użytkownik steruje urządzeniem za pomocą pojemnościowego ekranu dotykowego,
obsługującego gesty. Ekran pozwala na przesuwanie lub skalowanie kształtu fal
poprzez ruchy palca. Znaczenie poprawia to wydajność pracy. Wbudowany WebServer
umożliwia zdalne sterowanie za pomocą strony internetowej przez sieć LAN.
SDS6000A umożliwia obsługę zewnętrznej myszy i klawiatury.
Szybka aktualizacja kształtu fali
Dzięki szybkości aktualizacji przebiegów do 170 000 wfm/s
w trybie standardowym (Standard Mode), oscyloskop może
z łatwością wychwycić zdarzenia nietypowe lub o niskim
prawdopodobieństwie. W trybie sekwencji (Sequence Mode)
szybkość przechwytywania przebiegów może osiągać 750 000 wfm/s.
Długość zapisu
Wykorzystując hardware'ową technikę Zoom i długość zapisu do
500 Mpts, użytkownik może wybrać wolniejszą podstawę czasu
bez pogorszenia częstotliwości próbkowania, a następnie
szybko powiększać obraz, aby skupić się na obszarze zainteresowania.
Wiele funkcji wyzwalania
Oscyloskopy SDS6000A zapewniają wachlarz funkcji wyzwalania,
w tym: Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout,
Pattern, Qualified, Nth edge, Setup/hold, Delay oraz serial trigger.

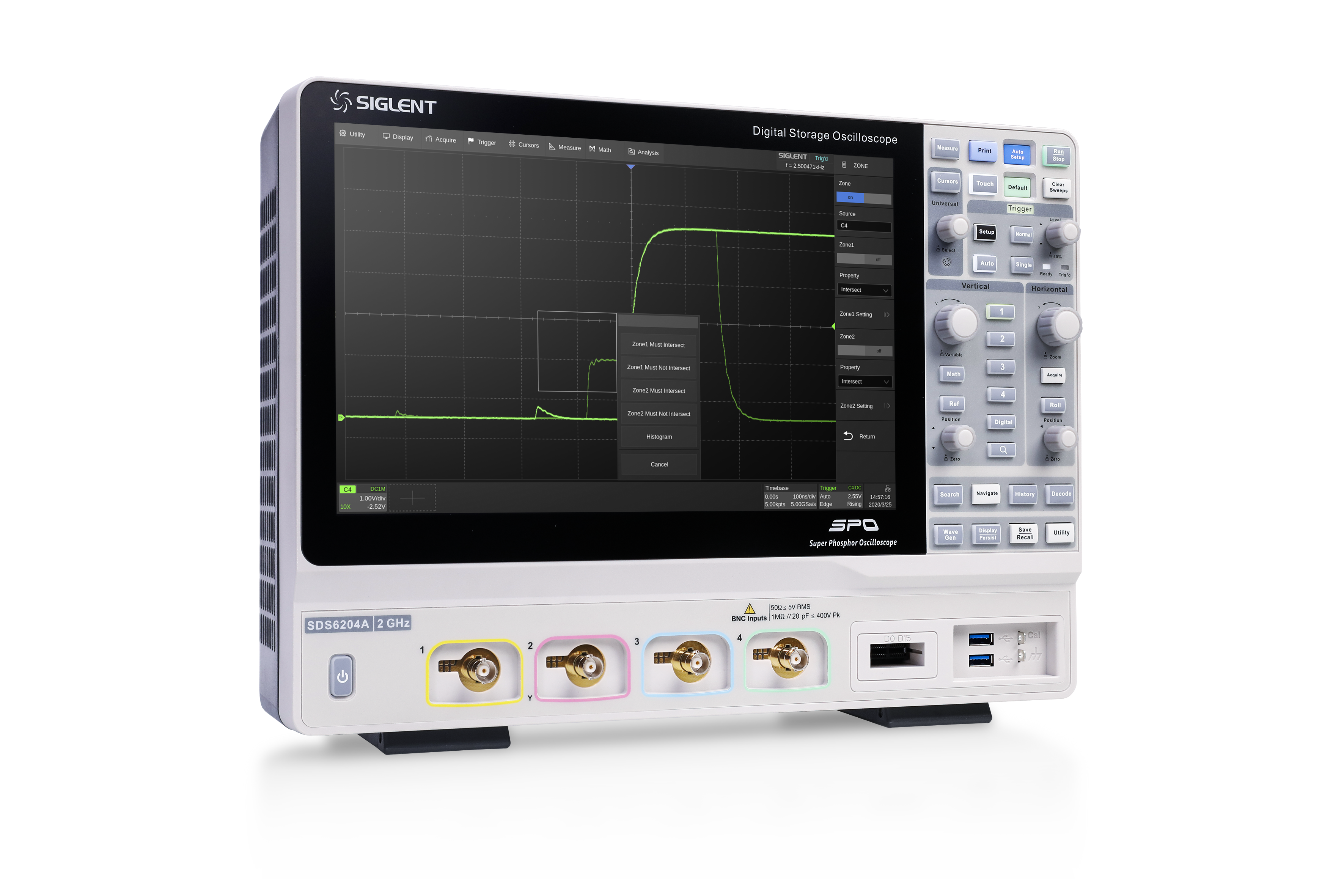

Trigger Zone
Dostępny jest tzw. Trigger Zone pozwalający na wyodrębnienie
krótkiego zdarzenia podczas wyzwalania na wykresie.

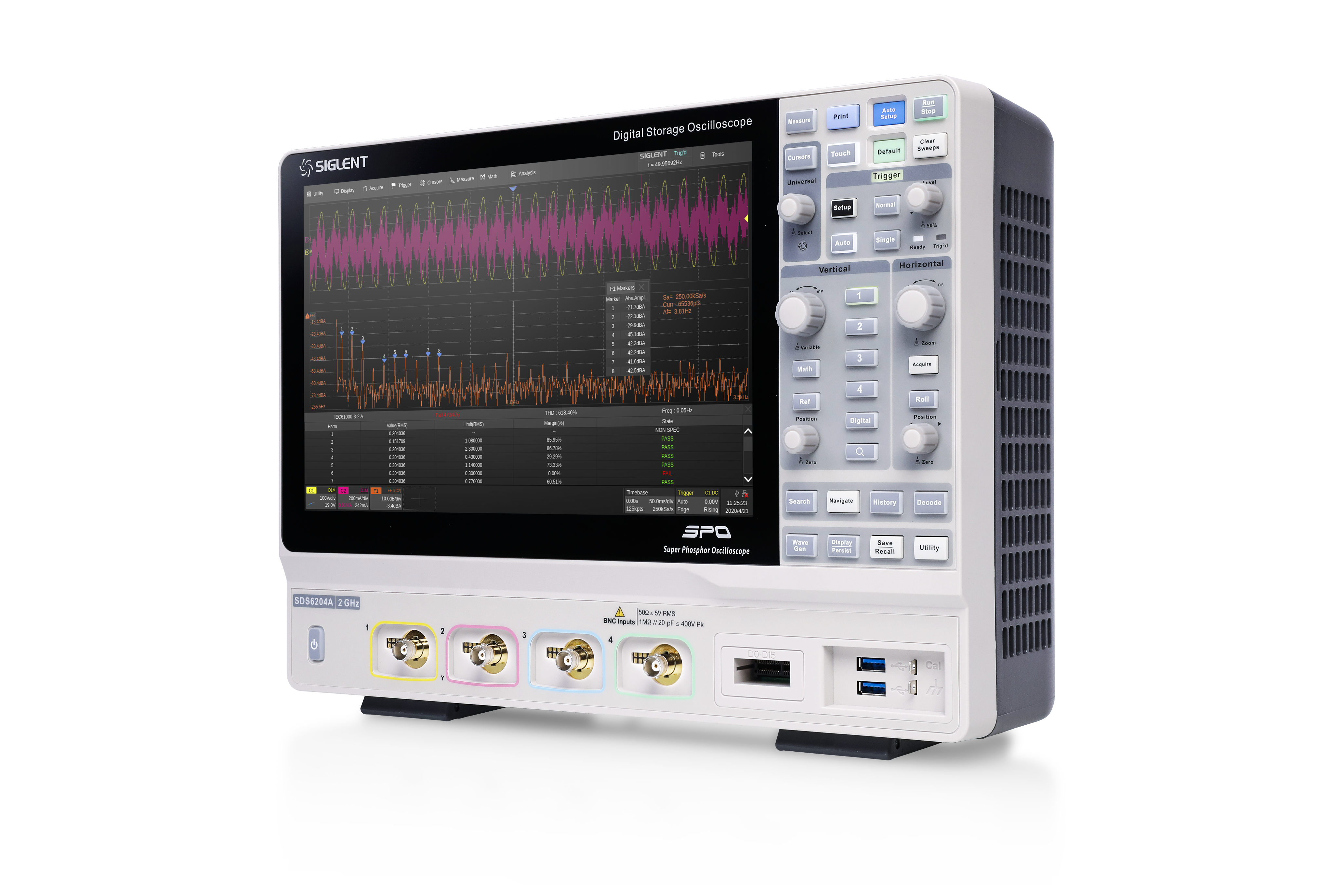

Zaawansowane funkcje matematyczne
Urządzenie oprócz tradycyjnych operacji (+, --, X, /), obsługuje również bardziej złożone funkcje
matematyczne, takie jak: FFT, całkowanie, różniczkowanie, pierwiastek kwadratowy i inne.
W edytorze formuł dostępne są 4 ścieżki matematyczne.
Funkcja FFT obsługuje do 8 Mpts. Zapewnia to rozdzielczość wysokiej częstotliwości z szybkim odświeżaniem.
Funkcja FFT obsługuje również różnorodne funkcje okien czasowych, dzięki czemu można ją dostosować
do zróżnicowanych potrzeb pomiaru widma. Trzy tryby (Normal, Avarage i Max hold) mogą spełnić różne
wymagania dotyczące obserwacji widma. Dodatkowo, funkcja automatycznie wykrywa wartości szczytowe
i pozwala na ich oznaczenie.
Pomiar różnorodnych parametrów
Pomiary parametrów obejmują 4 kategorie: poziome,
pionowe, zróżnicowane i opóźnienia CH, co daje w sumie
ponad 50 różnych różnych typów pomiarów. Pomiary mogą być
wykonywane w określonym przedziale czasowym bramki.
Obsługiwane są pomiary na matematyczne, referencyjne i historyczne klatki.

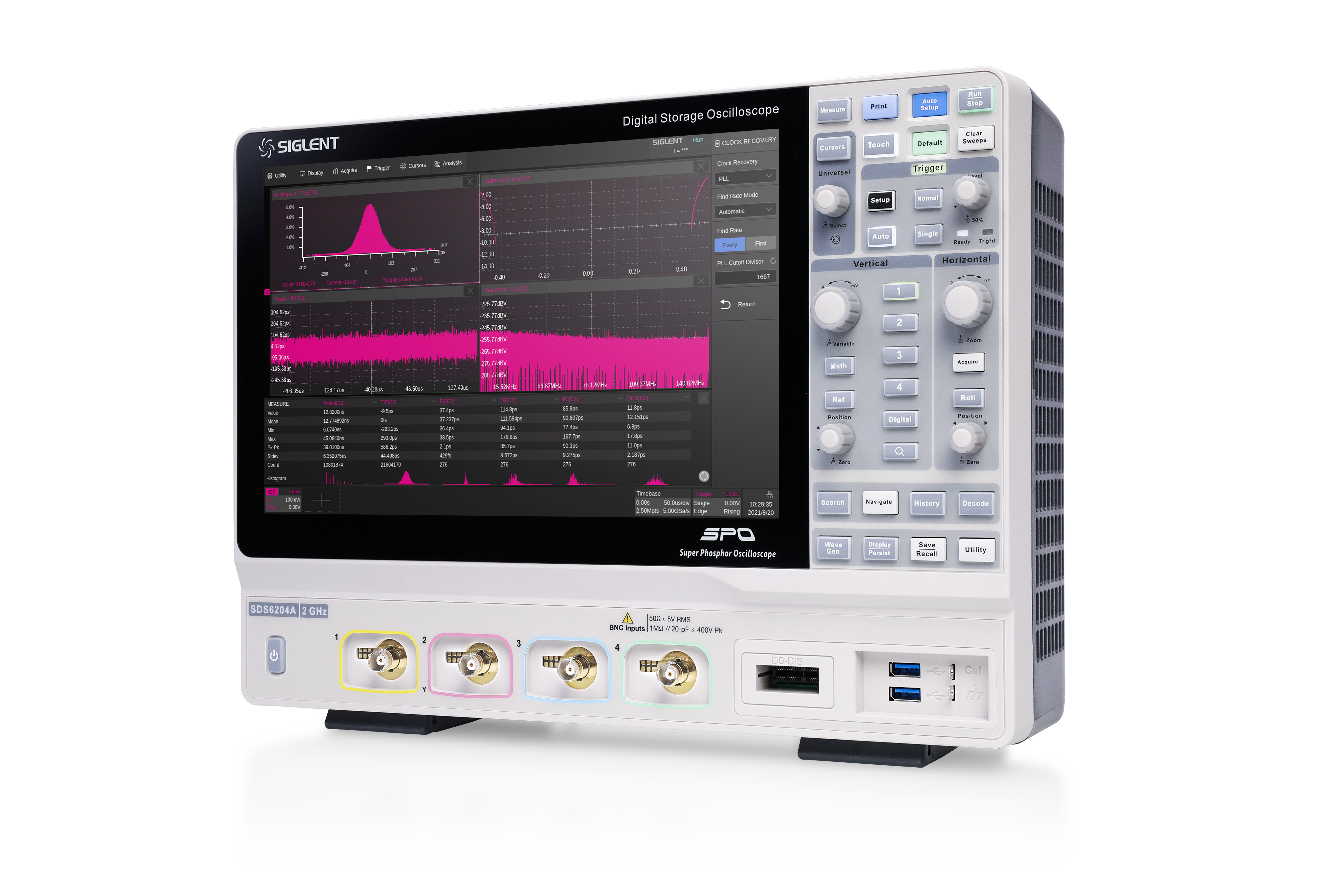

Parametry funkcji statystycznych
Statystyki pokazują wartość bieżącą, maksymalną, minimalną,
odchylenie standardowe i wartość średnią (do 12 parametrów jednocześnie).
Histogram, może pokazać rozkład prawdopodobieństwa parametrów.
Funkcje Trend i Track służą do wyświetlania wartości parametru w funkcji czasu.
Dla parametrów horyzontalnych, takich jak okres, brane są pod uwagę
wszystkie wyniki w klatce, zamiast obliczania tylko pierwszego z nich. Przyspiesza to
znacznie statystykę pomiarów poziomych i umożliwia obserwację rozkładu
w klatce za pomocą Histogramu i funkcji Track.
Tryb History
Funkcja historii może rejestrować do 80,000 klatek przebiegów.
Zapis jest realizowany automatycznie, dzięki czemu użytkownik
może w dowolnym momencie odtworzyć przebiegi historii,
aby zaobserwować nietypowe zdarzenia i szybko zlokalizować
ich obszar za pomocą kursorów lub pomiarów. Nieudane klatki testu maski
mogą być przechowywane jako historia.
Sequence Mode
Sekwencyjne zbieranie danych będzie przechowywało przebieg w
wielu segmentach pamięci (do 80,000), a każdy segment przechowuje
przebieg wyzwalany oraz informacje o czasie martwym. Odstęp pomiędzy
segmentami może osiągać bardzo niską wartość 1,3 μs. Wszystkie
segmenty mogą być odtwarzane za pomocą funkcji History.
Search & Navigate
Oscyloskop może wyszukiwać zdarzenia określone przez
użytkownika w klatce. Zdarzenia zaznaczone przez funkcję Search
mogą być przywoływane automatycznie za pomocą funkcji Navigate.
Możliwe jest też nawigowanie czasem (opóźnienie pozycji)
i historycznymi klatkami.
Dekodowanie magistrali szeregowej (Serial Bus Decode)
Wyświetlanie zdekodowanych znaków za pomocą listy zdarzeń.
Informacje o protokole magistrali mogą być szybko i intuicyjnie wyświetlane w
w formie tabelarycznej. Obsługiwane są opcje: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S,
MIL STD 1553B, SENT i Manchester.
Hardware'owa funkcja High Speed Mask
Oscyloskop wykorzystuje hardware'ową funkcję Mask Test, wykonując do 18,000 decyzji Pass / Fail na sekundę.
Jest to łatwe generowanie zdefiniowanych przez użytkownika szablonów testowych w celu zapewnienia
porównania maski śladu, co czyni go odpowiednim do długotrwałego monitorowania sygnałów lub zautomatyzowanego
testowania linii produkcyjnych. Wbudowany edytor masek umożliwia tworzenie spersonalizowanych masek.

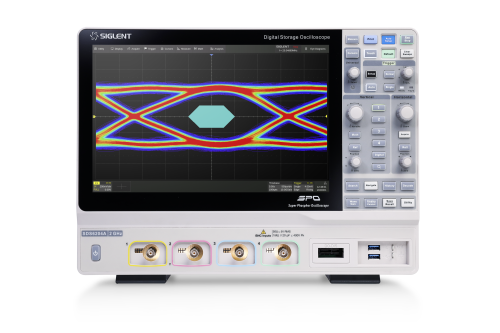

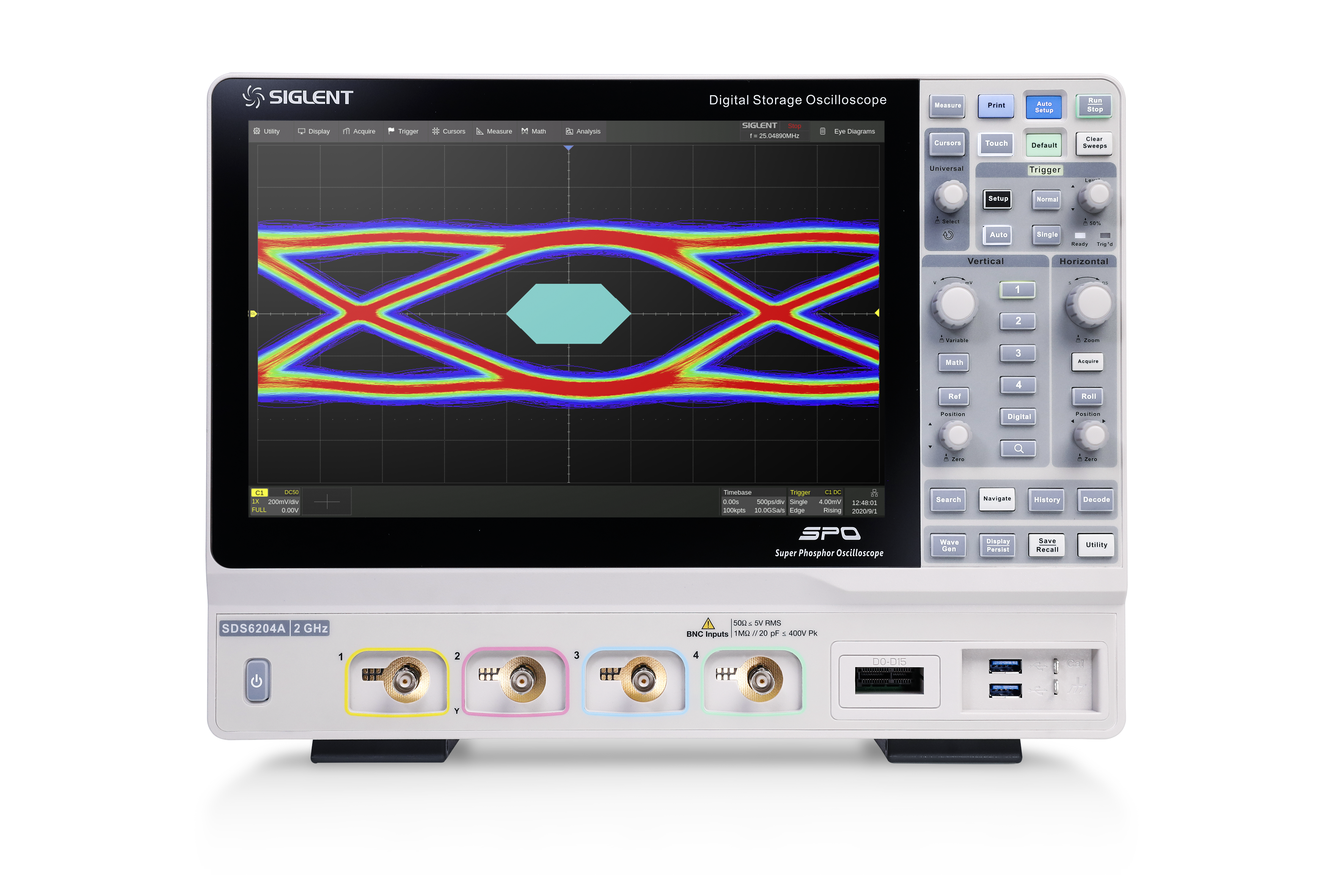

Analiza Eye/Jitter
Funkcja pozwala na obsługę diagramu Eye i analizę/pomiary Jittera. Może automatycznie wyodrębnić wbudowany
zegar referencyjny z danych szeregowych i utworzyć wykres typu Eye Diagram. Umożliwiony jest pomiar
wielu parametrów Eye/Jitter. Dodatkowo funkcja obsługuje test masek na diagramie Eye.
Charakterystyka Bode'a
Oscyloskop może sterować odizolowanymi modułami USB AWG lub
samodzielnym generatorem SIGLENT SDG, w celu skanowania amplitudy
i fazowej odpowiedzi częstotliwościową DUT, oraz aby wyświetlać dane
w postaci wykresu Bode'a. Umożliwia to zastąpienie drogich analizatorów
sieci w niektórych zastosowaniach.
Generator Arbitralny 25MHz (opcjonalnie)
Oscyloskop może sterować odizolowanym układem SAG1021I (USB)
- generatorem przebiegów arbitralnych do generowania przebiegów wyjściowych
o częstotliwości do 25 MHz i amplitudzie ±3 V. Wbudowane jest sześć
podstawowych przebiegów oraz wiele innych typów przebiegów arbitralnych.

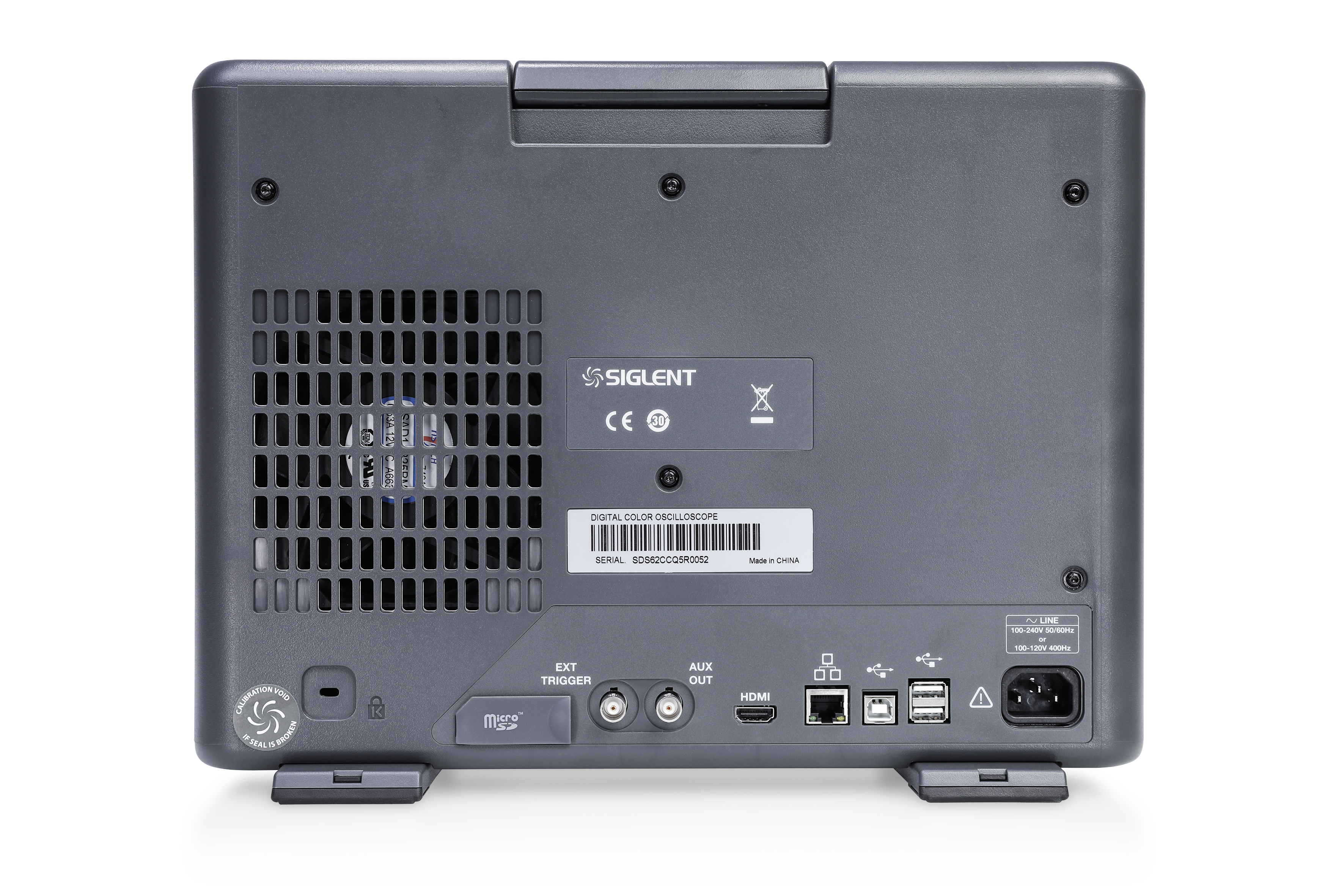

Kompleksowa łączność
Urządzenie obsługuje:
- USB Host 3.0 x2,
- USB Host 2.0 x2,
- USB Device 2.0 (USBTMC) x1,
- LAN VXI 11/Telnet/Socket x1,
- micro SD card x1,
- Auxiliary output Pass/Fail, Trigger Out x1,
- HDMI x1
