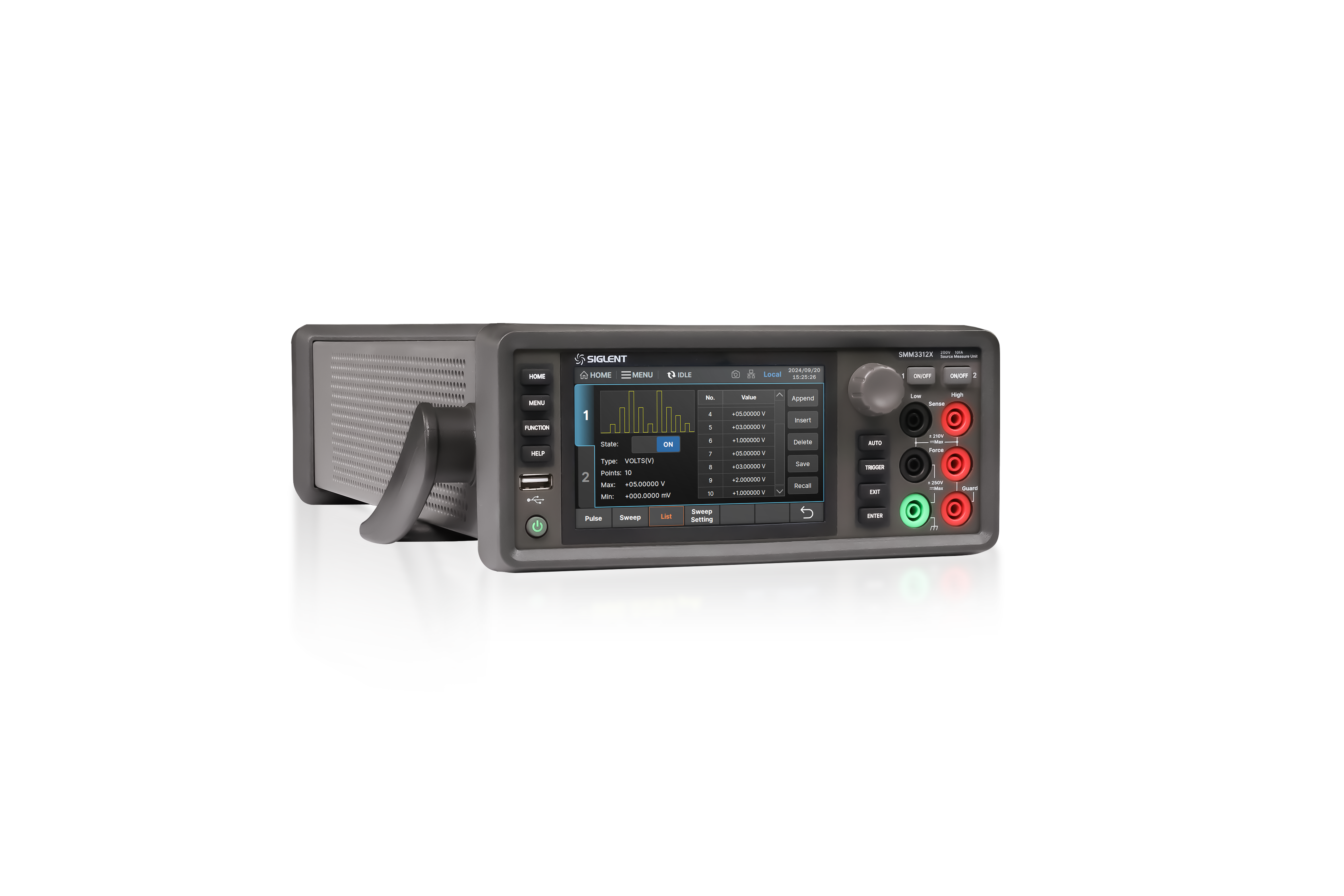

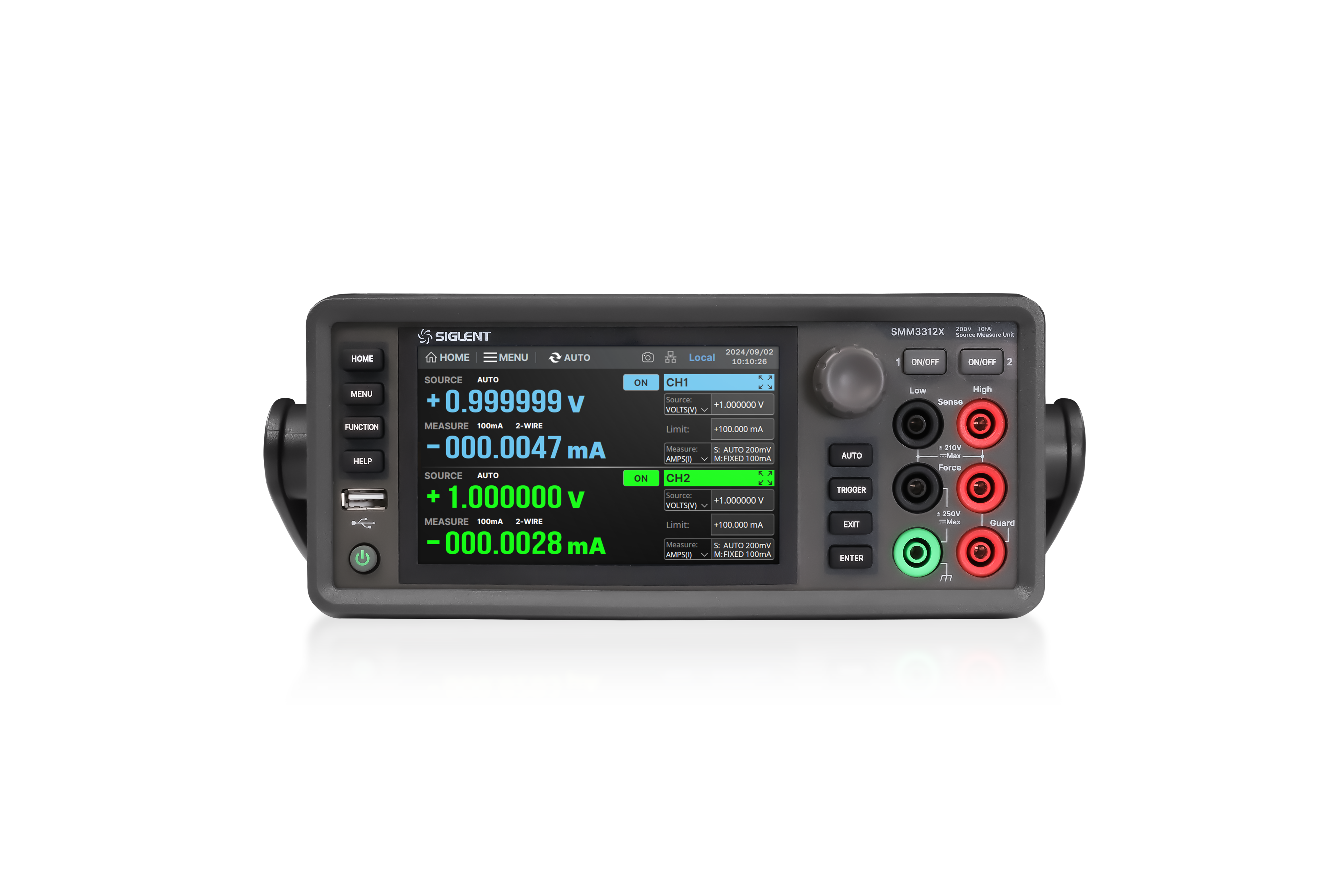

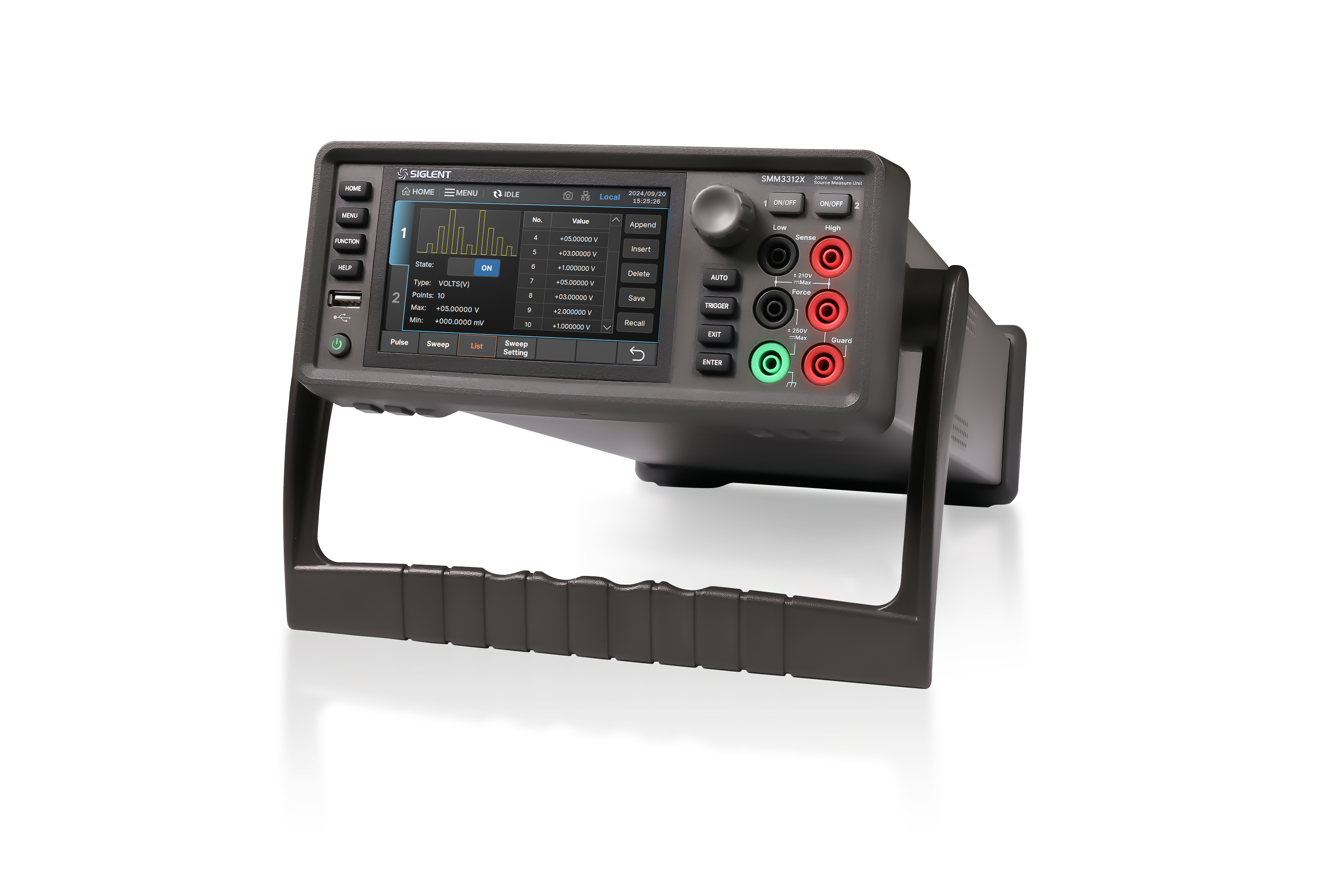

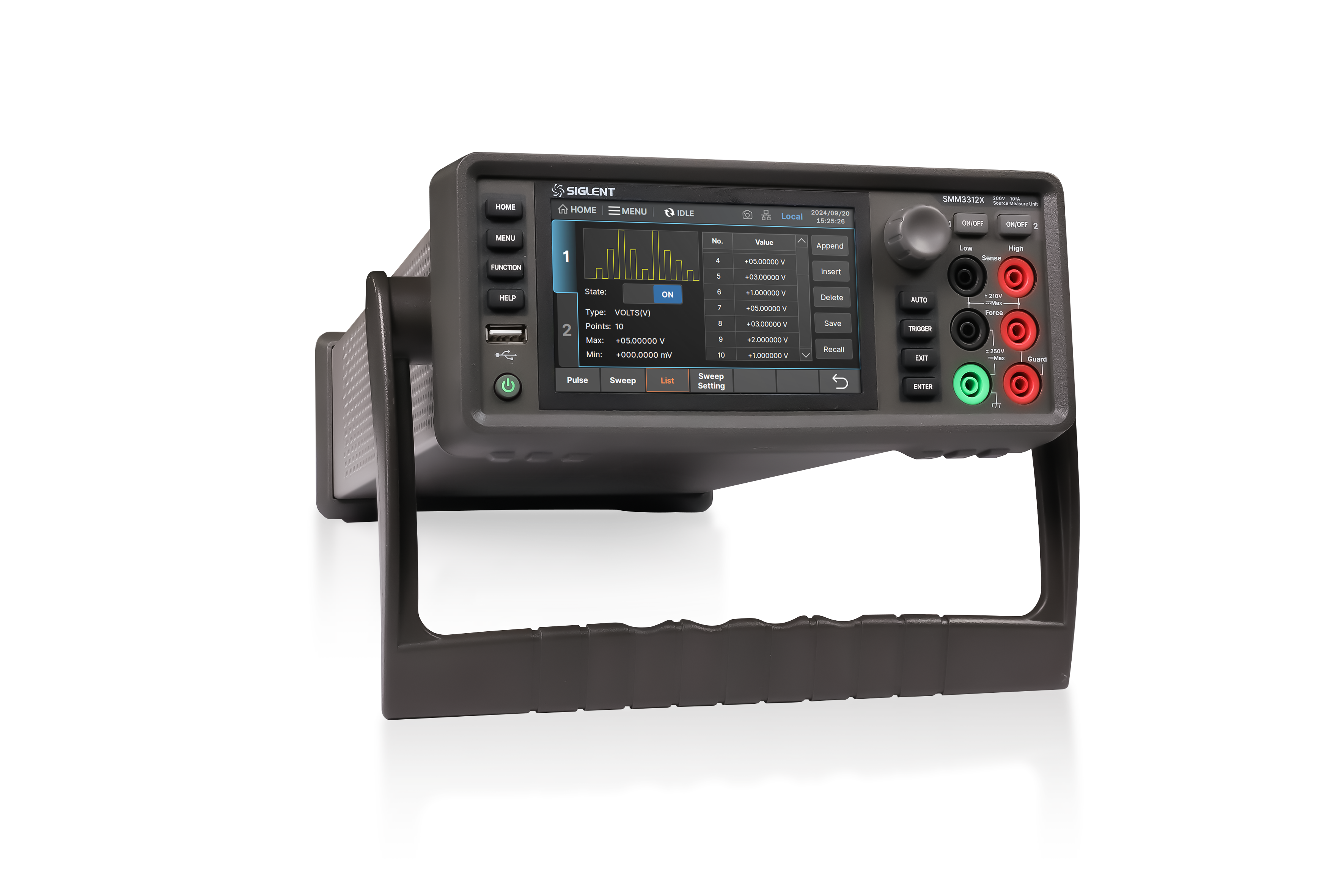

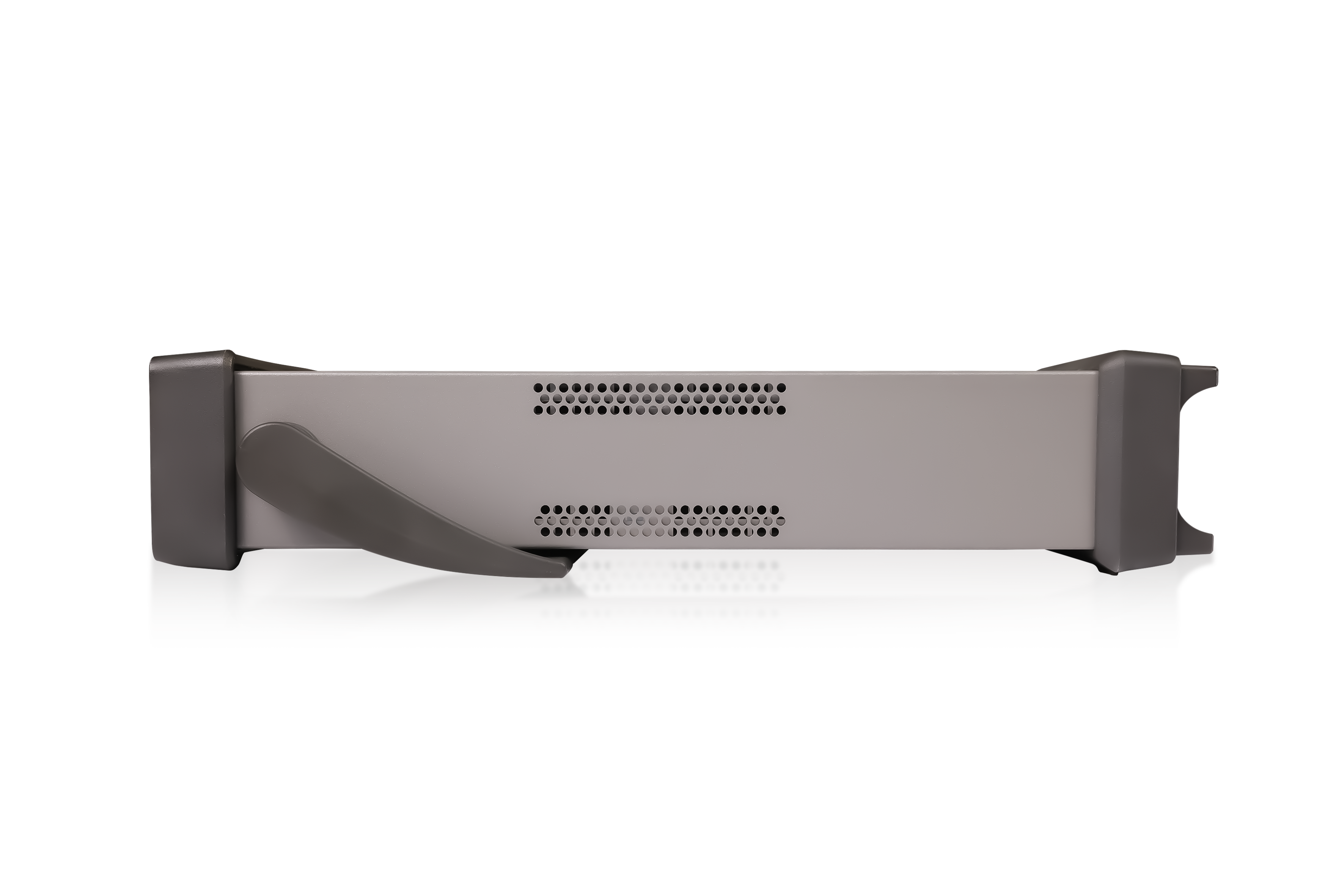

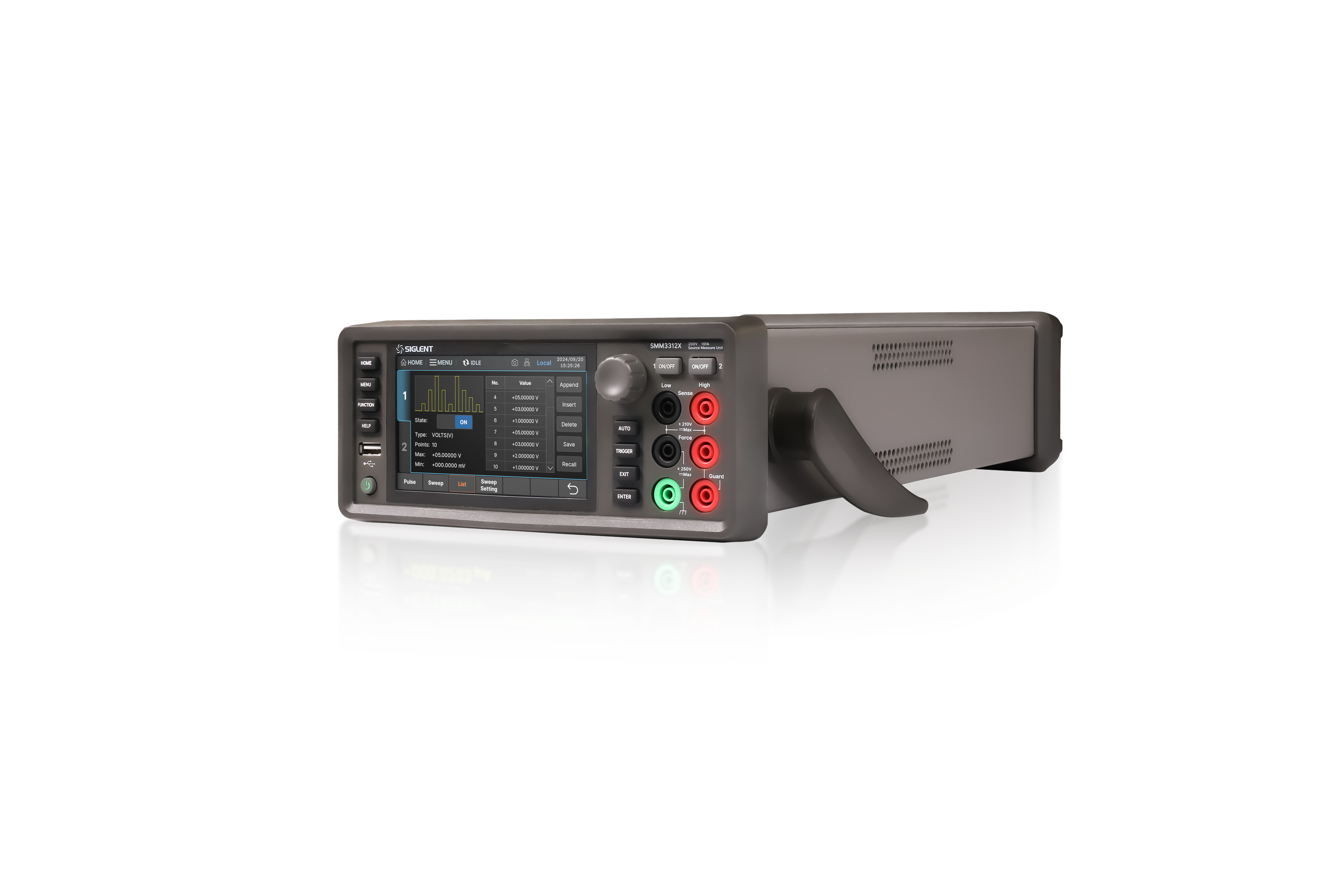

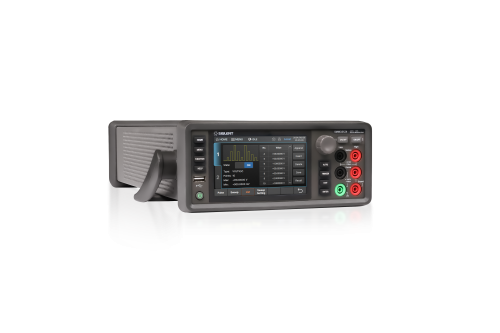

Siglent SMM3311X Źródło mierzące (SMU) 1CH

Przegląd produktu

Seria SMM3000X to precyzyjne urządzenia typu SMU (Source/Measure Unit), które mogą jednocześnie generować i mierzyć napięcie oraz prąd. Łączą one w sobie funkcje źródła prądu, źródła napięcia, woltomierza i amperomierza, umożliwiając łatwe przełączanie między tymi funkcjami. Zastosowany w nich graficzny interfejs użytkownika (GUI) wraz z zaawansowaną technologią pojemnościowego ekranu dotykowego pozwala na intuicyjną obsługę.

SMM3000X to SMU dla każdego: wszechstronny przyrząd, szczególnie dobrze nadający się do charakteryzowania nowoczesnych półprzewodników skalowanych, urządzeń i materiałów w nanoskali, półprzewodników organicznych, elektroniki drukowanej i innych urządzeń o małej geometrii i niskim poborze mocy. Jest szeroko stosowany w takich dziedzinach, jak badania i edukacja, rozwój przemysłowy, testowanie i produkcja.

Kluczowe cechy

• Liczba kanałów: 1
• Zintegrowane funkcje zasilania i pomiaru w 4 kwadrantach.
• Zakres pomiarowy: ±210 V, ±3 A (DC), ±10,5 A (impulsowe)
• Rozdzielczość zasilania i pomiaru do 10 fA i 100 nV
• Impuls, przemiatanie, przemiatanie listy, filtr wyjściowy, pomiar rezystancji, wyrażenie matematyczne, test graniczny, bufor śledzenia, system wyzwalania itp. bufor, ochrona, system wyzwalania itp.
• Wszechstronne tryby wyzwalania
• 12 zewnętrznych portów wyzwalania, 6 wejść, 6 wyjść

• Obsługa serwera WWW

• 5" ekran dotykowy o wysokiej rozdzielczości z graficznym interfejsem użytkownika
• Rozdzielczość źródła i pomiaru do 10 fA i 100 nV
• Maksymalna liczba cyfr wyświetlacza: 6½ (21 000 000)
• Maksymalna częstotliwość próbkowania wynosi 100 ksps, interwał próbkowania wynosi 0,0005 PLC, a maksymalne ustawienie wynosi 100 PLC
• Minimalny interwał wyzwalania wynosi 10 μs
• Do 100 000 punktów wewnętrznej przestrzeni pamięci, obsługującej znaczniki czasu
• Czterokwadrantowy precyzyjny zasilacz z wyjściem jedno-/dwukanałowym i pomiarem
• Pięć podstawowych funkcji: zasilanie napięciem/prądem, pomiar napięcia/prądu/rezystancji
• Minimalna programowalna szerokość impulsu wynosi 50 μs
• Z możliwością generowania dowolnych przebiegów i skanowania listy (minimalny interwał 10 μs)
• Obsługuje tryby pomiarowe dwuprzewodowe/czteroprzewodowe
• Obsługuje SCPI
• Konfigurowalny filtr wyjściowy

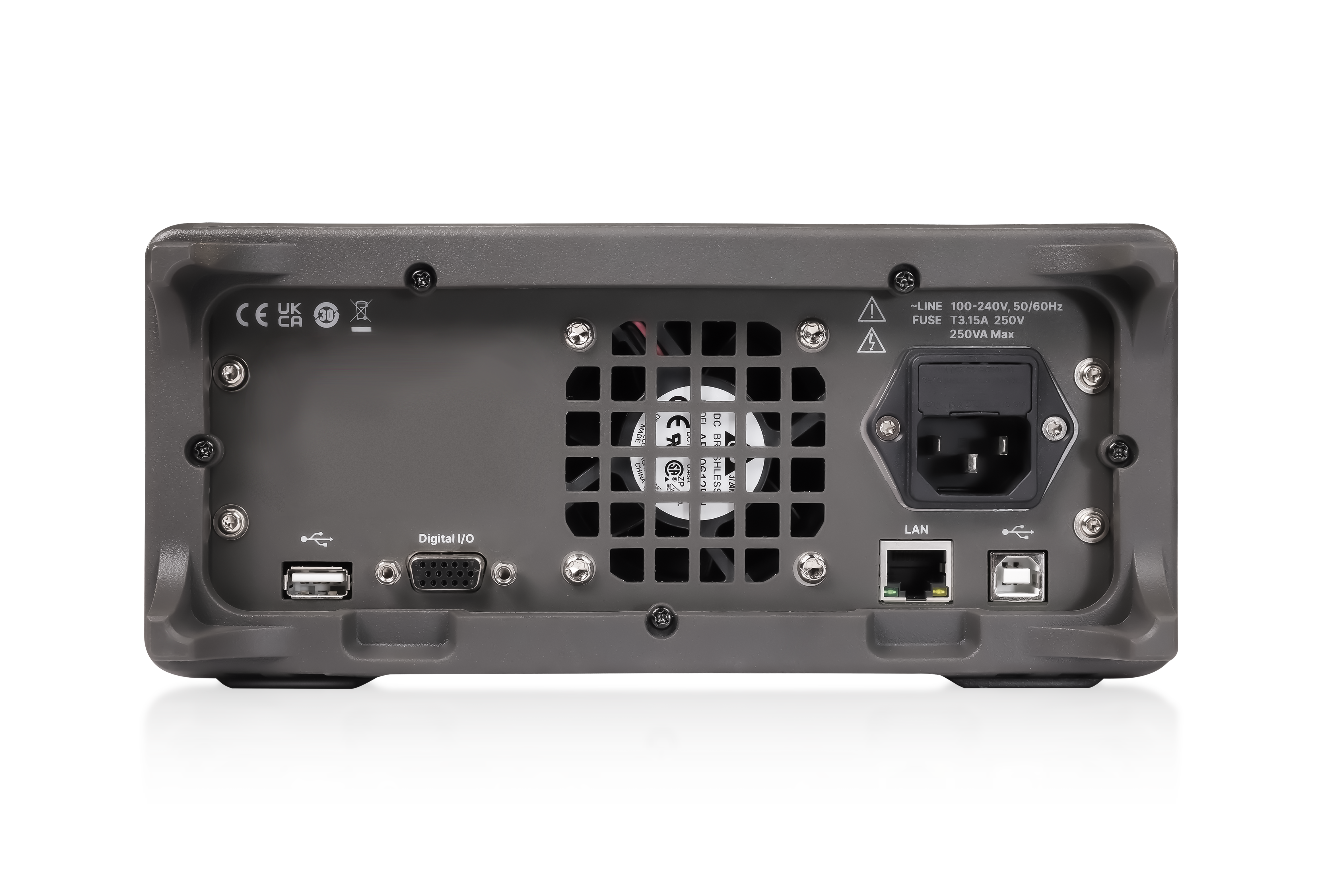

• Interfejsy konfiguracyjne: USB, host USB, LAN

• Wymiary: 490 x 261 x 103 mm
• Waga: 4,8 kg

Porównanie modeli

Akcesoria standardowe

• 1 x kabel USB
• 1 x certyfikat kalibracji
• 1 x przewód zasilania

Akcesoria opcjonalne

• STC6P4W - adapter banan do trójosiowy (4 przewody)
• STC6P2W - adapter banan do trójosiowy (2 przewody) + guard
• STC6P2W-B - adapter banan do trójosiowy (2 przewody)
• USB-GPIB adapter
