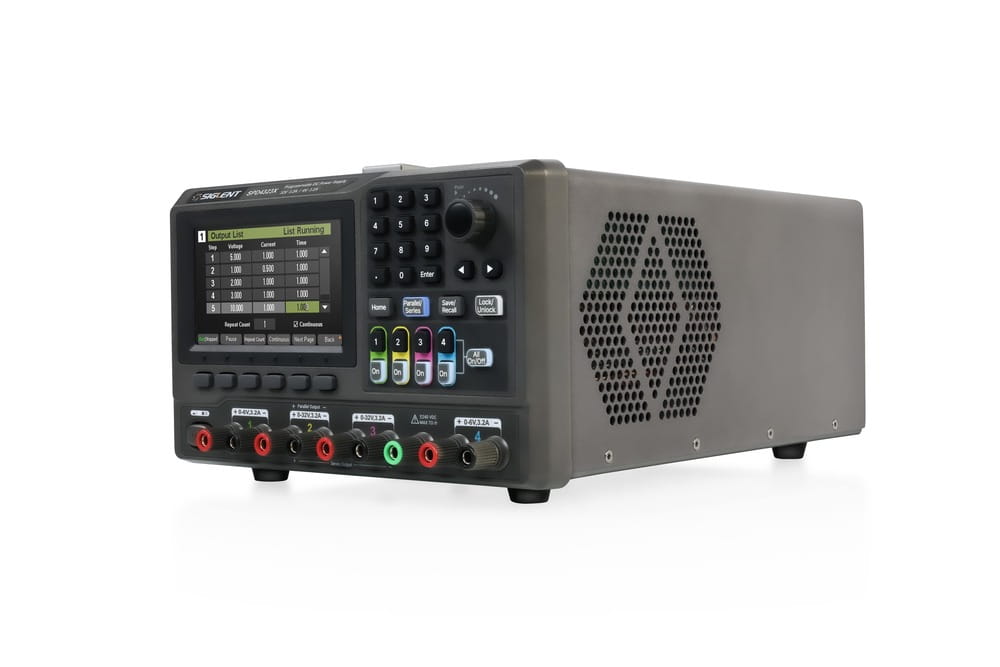

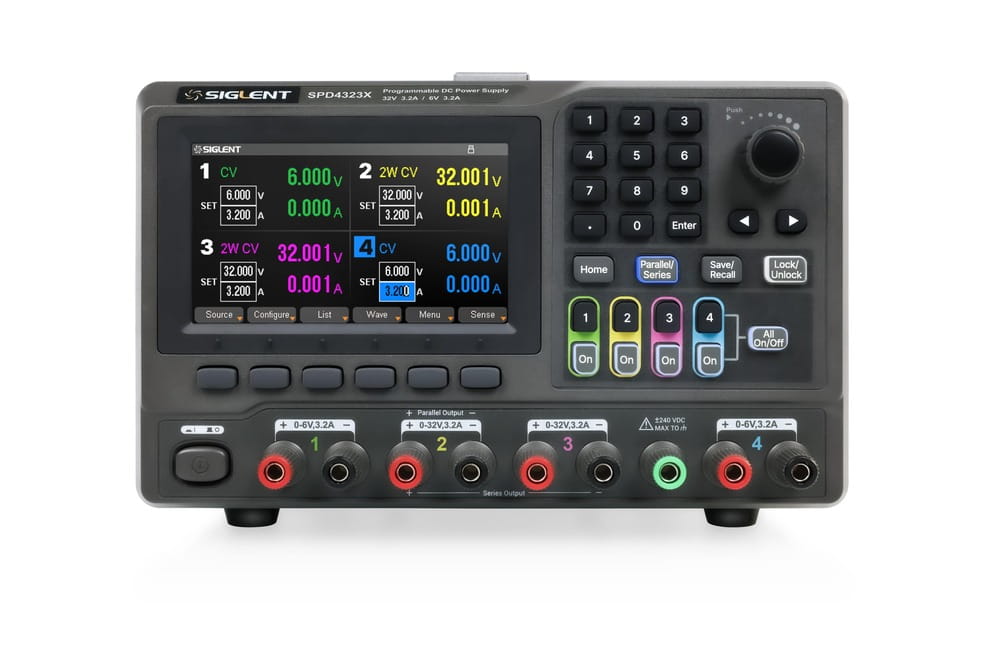

Siglent SPD4323X Programowalny liniowy zasilacz DC Seria SPD4000X

Przegląd produktu

Seria SPD4000X składa się z trzech programowalnych liniowych zasilaczy DC wyposażonych w 4,3-calowy wyświetlacz TFT LCD, przyjazny interfejs i doskonałe wskaźniki wydajności. Wyświetlanie przebiegu w czasie rzeczywistym zapewnia inżynierom bogaty w informacje interfejs użytkownika. Seria SPD4000X składa się z trzech modeli z maksymalnie czterema niezależnymi wyjściami o znamionowych wartościach napięcia wyjściowego 32V, 12V lub 30V i całkowitej mocy wyjściowej 240W, 285W lub 400W. Minimalną rozdzielczość można ustawić na 1mV/1mA. SPD4000X jest wyposażony w zabezpieczenie nadnapięciowe i nadprądowe do ochrony urządzenia. CH2 i CH3 można łączyć szeregowo lub równolegle za pomocą jednego kliknięcia, aby wyprowadzić więcej napięcia lub prądu. Dołączona 4-przewodowa funkcja zdalnego wykrywania kompensacji napięcia może kompensować napięcie do 0,6 V, aby zapewnić stabilność i dokładność napięcia na testowanym urządzeniu. Wszystkie te funkcje sprawiają, że SPD4000X jest wysoce precyzyjnym, niskoszumowym i niezawodnym rozwiązaniem zasilającym, odpowiednim do zastosowań od produkcji po badania. Przyrząd jest również wyposażony w interfejs komunikacyjny LAN/USB i funkcję zdalnego sterowania przez stronę internetową, aby sprostać różnym scenariuszom zastosowań.

  Karta katalogowa

Kluczowe cechy

• Znamionowa moc wyjściowa: 240W; 285W; 400W
• Czterokanałowy programowalny liniowy zasilacz DC
• Znamionowe napięcie/prąd wyjściowy: CH1(6V, 3.2A); CH2/CH3 (32V, 3.2A); CH4(6V, 3.2A)
• CH2 i CH3 można łączyć szeregowo lub równolegle
• Przejrzysty interfejs graficzny z trybami wyświetlania kształtu fali i timera
• 5-cyfrowy wyświetlacz napięcia i prądu z minimalną rozdzielczością 1mV, 1mA
• Szybki czas reakcji wyjścia: < 50us
• Kanał wysokoprądowy obsługuje funkcję zdalnego wykrywania kompensacji napięcia. Maksymalne napięcie kompensacji wynosi 0,6V
• Posiada zabezpieczenie nadnapięciowe i nadprądowe
• Wyposażony w 4,3-calowy wyświetlacz TFT LCD o rozdzielczości 480*272
• Interfejs:
  • Komunikacja USB i LAN (w standardzie)
  • Moduł USB-GPIB (*opcjonalny)
• Wewnętrzna pamięć danych dla ustawień i parametrów
• Wbudowany serwer WWW z komunikacją z przyrządem niewymagającą instalacji oprogramowania
• Pełna obsługa zestawu poleceń programowania SCPI, a także sterownik LabView do zdalnego sterowania i automatyzacji systemu

Wybrane parametry

Model	SPD4323X	SPD4121X	SPD4306X
Liczba kanałów	4 kanały
Napięcie/prąd wyjściowy:	CH1: 6V/ 3.2A CH2: 32V/ 3.2A CH3: 32V/ 3.2A CH4: 6V/ 3.2A	CH1: 15V/ 1.5A CH2: 12V/ 10A CH3: 12V/ 10A CH4: 15V/ 1.5A	CH1: 15V/ 1.5A CH2: 30V/ 6A CH3: 30V/ 6A CH4: 15V/ 1A
Napięcie/prąd szeregowy CH2, CH3	60V/ 3.2A	24V/ 10A	60V/ 6A
Napięcie/prąd równolegle CH2, CH3	32V/ 6.4A	12V/ 20A	30V/ 12A
Moc całkowita	240 W	285 W	400 W
Rozdzielczość	1 mV/ 1A



Akcesoria standardowe:

Skrócona instrukcja obsługi, przewód USB, Przewód testowy wyjścia 3 A, Quickstart, certyfikat kalibracji

Prezentacja funkcji

Wysoka rozdzielczość i wysoka precyzja wyjścia

Najwyższa rozdzielczość 1mV/1mA (SPD4000X) zapewnia doskonałą dokładność ustawień i odczytu. Zapewnia to dokładną wartość wyjściową nawet przy minimalnych zmianach napięcia lub prądu. Jest to niemożliwe w przypadku zasilaczy o niskiej rozdzielczości.

Tryb szeregowy/równoległy/niezależny

Funkcje szeregowe i równoległe umożliwiają połączenie dwóch kanałów w jedno wyjście o większej mocy wyjściowej, co rozszerza zakres zastosowań. Moc każdego z 4 kanałów może być włączana lub wyłączana niezależnie lub łącznie.

Wyświetlacz przebiegów w czasie rzeczywistym

Programowalny liniowy zasilacz DC z serii SPD4000X jest wyposażony w kolorowy wyświetlacz TFT LCD o przekątnej 4,3 cala i rozdzielczości 480×272. Można ustawić 4 kanały wykresu przebiegu napięcia i prądu, co pozwala użytkownikom dynamicznie obserwować zmiany stanu wyjściowego w bardziej intuicyjny sposób.

Wydajne sterowanie przez Internet

Zasilacz jest standardowo wyposażony w interfejsy komunikacyjne USB i LAN oraz opcjonalnie w moduł konwertera USB GPIB. Wbudowany serwer sieciowy umożliwia sterowanie i monitorowanie zasilacza bezpośrednio z przeglądarki internetowej, eliminując potrzebę instalowania sterowników lub aplikacji. Może on spełnić potrzeby aplikacji w specjalnych środowiskach, takich jak wysokie ciśnienie i wysoka temperatura. Wbudowany wirtualny panel sterowania jest prostszy i wygodniejszy w użyciu.
