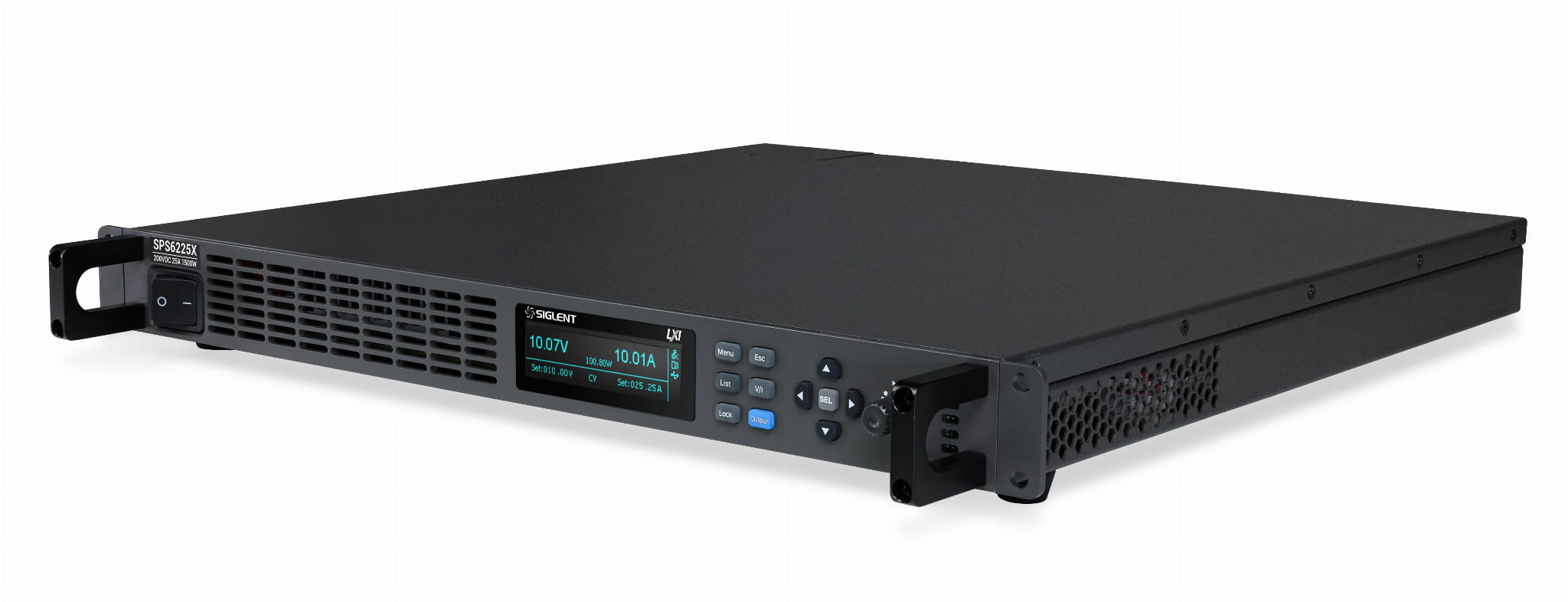

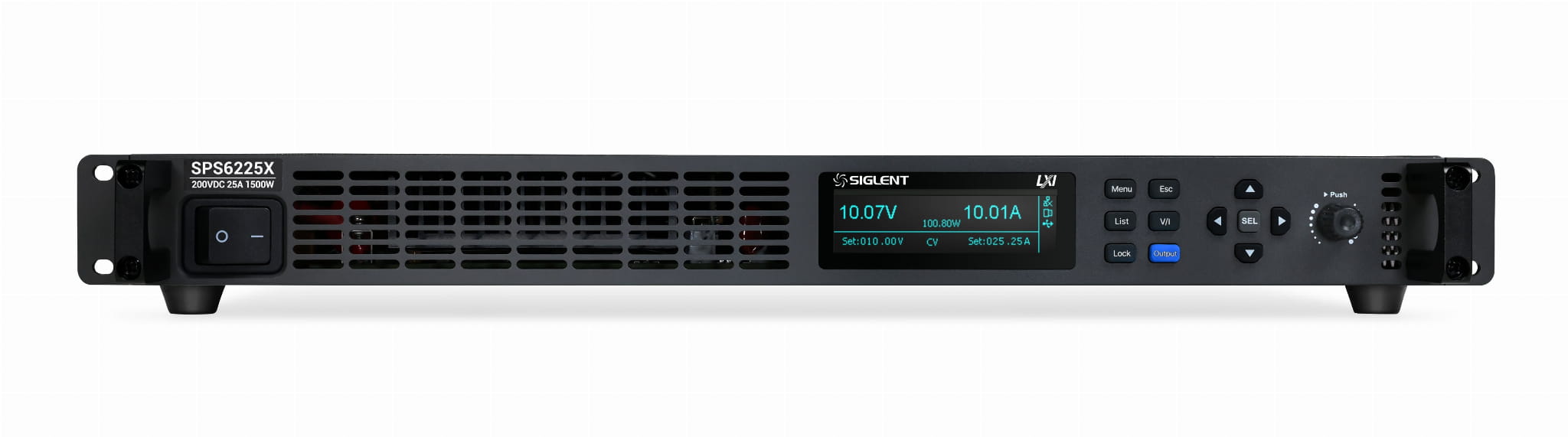

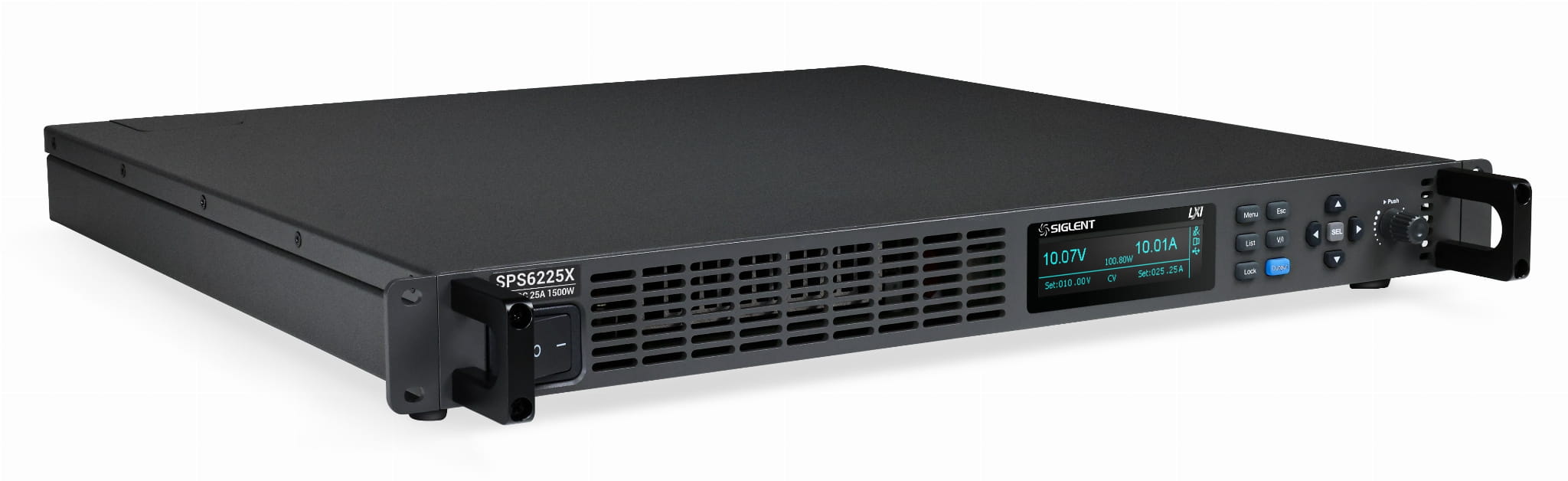

Siglent SPS6225X Programowalny zasilacz impulsowy DC Seria SPS6000X

Regulowane napięcie wyjściowe, wzrost/spadek szybkości narastania/opadania(slew rate) prądu
Zasilacz obsługuje niestandardowe szybkości narastania/opadania zarówno napięcia, jak i prądu, aby zweryfikować wydajność testowanego urządzenia w miarę zmian napięcia/prądu. Funkcja ta może skutecznie zapobiegać uszkodzeniom spowodowanym przez prąd rozruchowy DUT w zastosowaniach takich jak testowanie urządzeń pochłaniających prąd pojemnościowy. Funkcje szeregowe i równoległe umożliwiają połączenie dwóch kanałów w jedno wyjście o większej mocy wyjściowej, co rozszerza zakres zastosowań. Moc każdego z 4 kanałów może być włączana lub wyłączana niezależnie lub łącznie.

Tryb priorytetu CV/CC
Gdy zasilacz jest ustawiony na tryb priorytetu CC, na etapie włączania wyjścia zasilania ogranicza skok prądu rozruchowego i przeregulowanie napięcia po włączeniu wyjścia zasilania. W trybie priorytetu CV napięcie wyjściowe szybko osiąga ustawioną wartość. W niektórych zastosowaniach, takich jak testowanie diod LED, po uruchomieniu wyjścia zasilania, prąd udarowy i napięcie przeregulowane pojawią się, gdy napięcie osiągnie napięcie stanu włączenia diod LED.

Wbudowany obwód rozładowania
Zasilacz został zaprojektowany z obwodem rozładowującym równolegle do zacisku wyjściowego, który może być równoważny rezystancji równoległej. Po wyłączeniu zasilania i odłączeniu obciążenia, obwód rozładowujący rozładuje moc wyjściowego kondensatora filtrującego. Bez obwodu rozładowania, pojemność wyjściowa pozostanie naładowana, co może powodować niebezpieczne napięcie na zaciskach wyjściowych przez pewien czas.

Intuicyjna funkcja obsługi listy
Edytując wartość ustawienia pojedynczego kroku, czas trwania i szybkość narastania, funkcja List może generować wiele złożonych sekwencji, aby spełnić złożone wymagania testowe. Użytkownik może edytować sekwencję o 50 kroków natywnie lub zaimportować plik sekwencji listy przez USB w celu uruchomienia wielu kroków. Minimalna dokładność czasu opóźnienia wynosi 1 ms. Minimalny czas działania wynosi 1 sekundę.

Funkcja równoległa

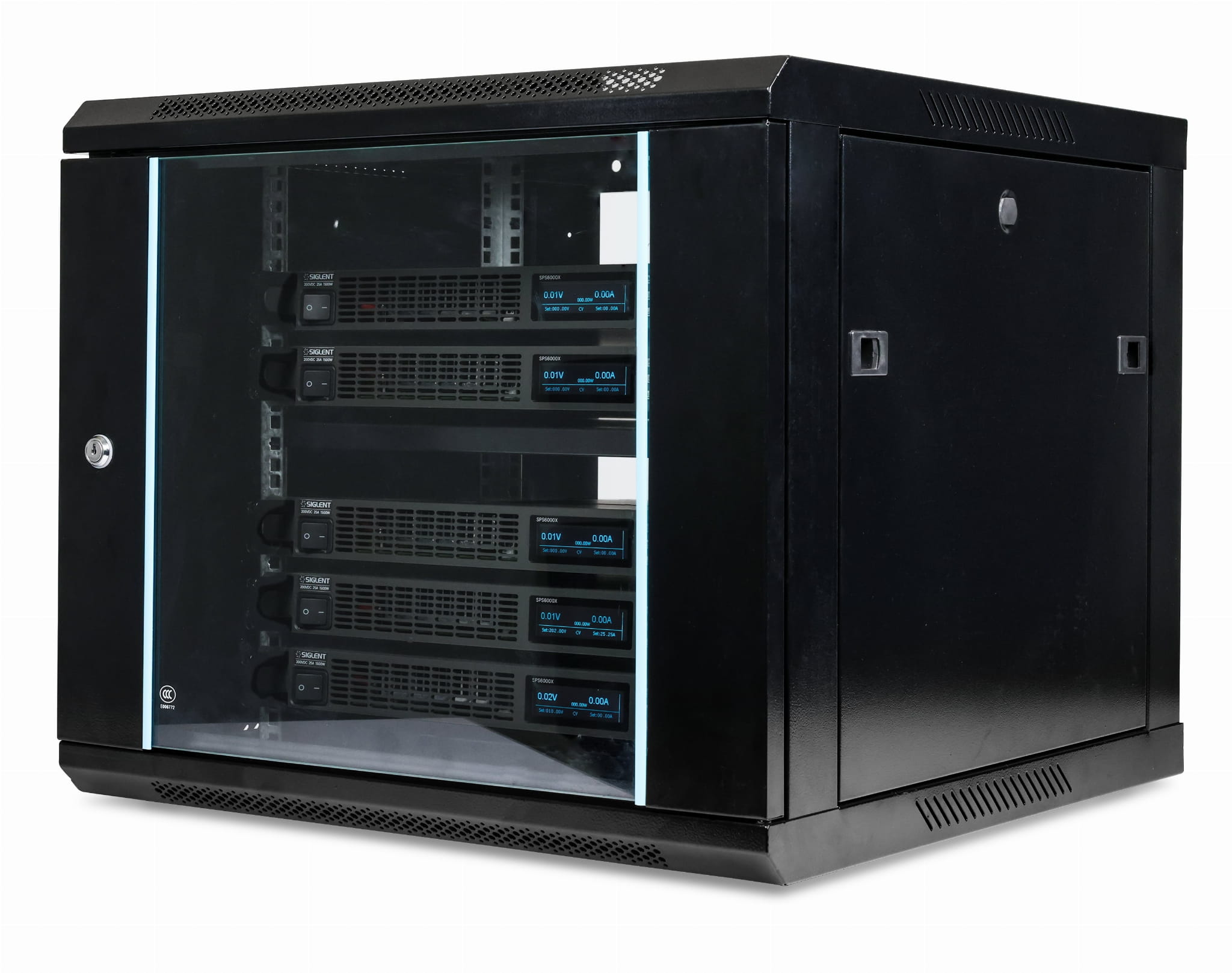

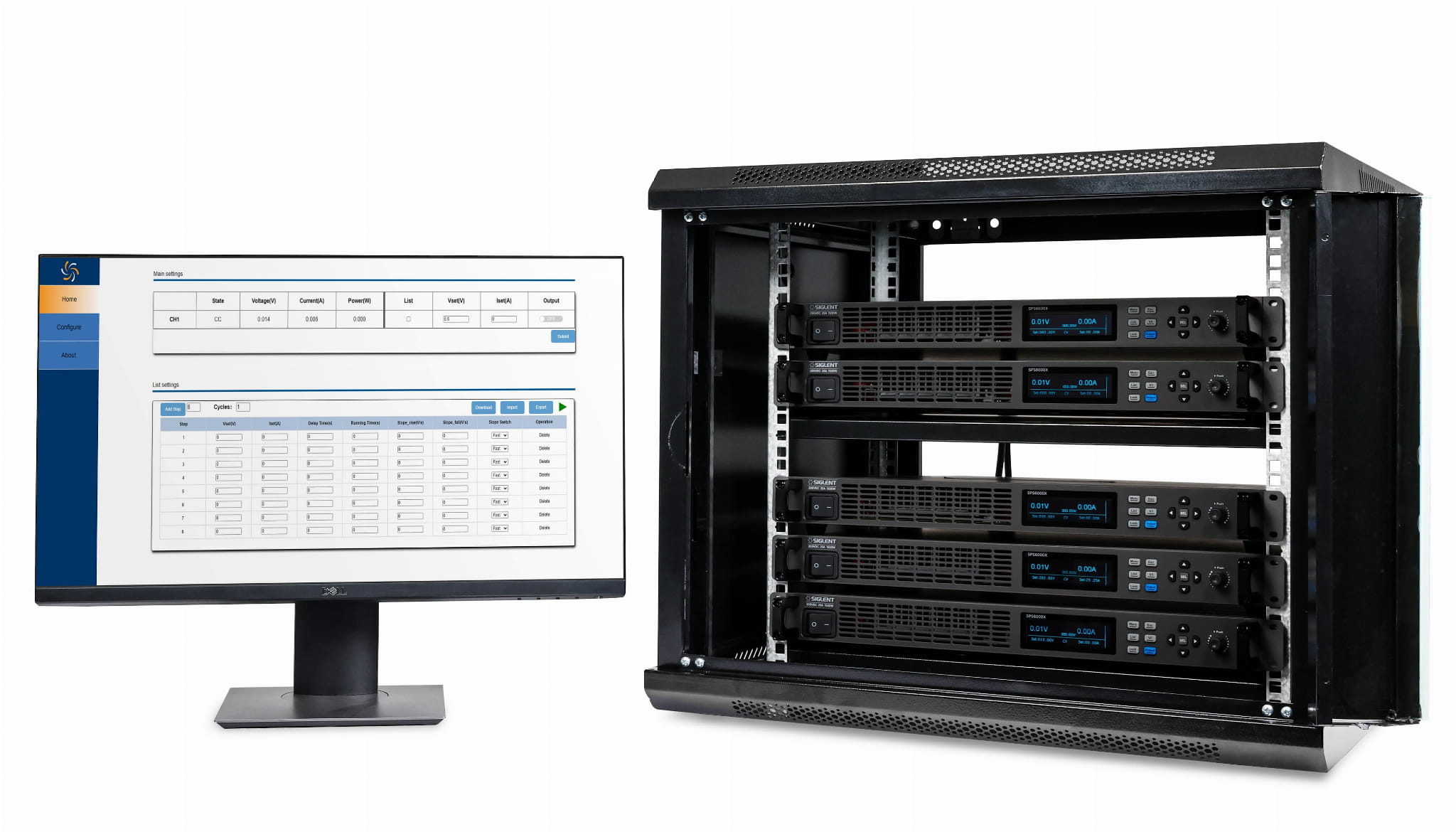

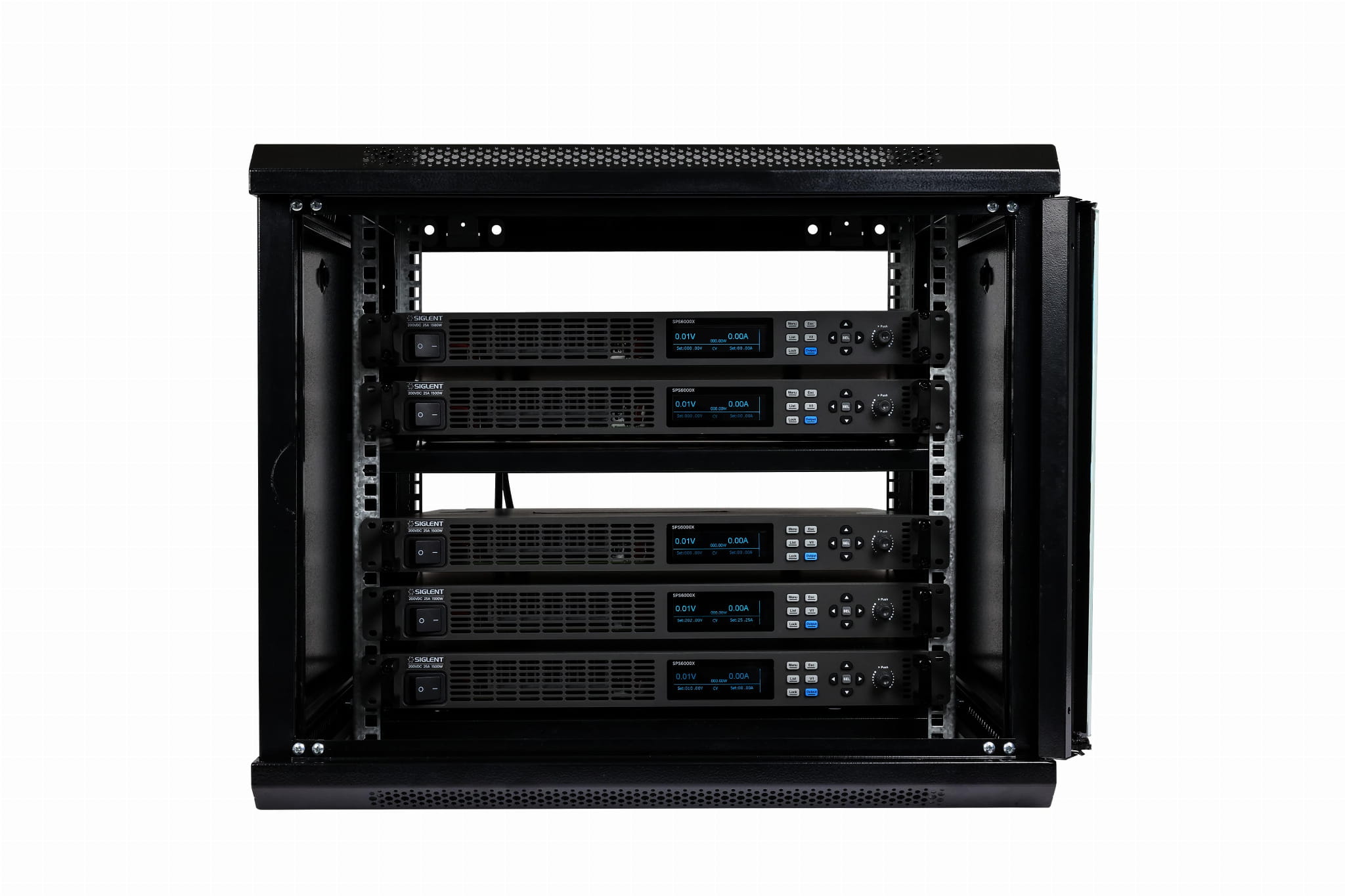

Wiele jednokanałowych modułów serii SPS6000X można podłączyć równolegle (maks. 5 jednostek), aby zwiększyć całkowitą moc wyjściową. Seria SPS6000X oferuje bardzo elastyczną koncepcję konfiguracji, aby zapewnić wysoką gęstość mocy, która spełnia potrzeby wielu aplikacji. (Zazwyczaj wyjścia zasilacza pływają, więc zaciski ujemne nie są podłączone do masy obudowy. Zaciski ujemne można również podłączyć do masy obudowy).

Różne tryby ochrony
Funkcje zabezpieczające zasilacza obejmują zabezpieczenie nadprądowe (OCP), zabezpieczenie nadnapięciowe (OVP) i zabezpieczenie nadtemperaturowe (OTP). Jeśli wystąpi zabezpieczenie, zasilacz wyłączy wyjście i przejdzie w tryb ochrony. Zabezpieczenie można zwolnić, naciskając przycisk Esc przez co najmniej 2 sekundy. Po wejściu w tryb ograniczonej mocy (LPP), system uruchomi tryb ograniczenia mocy, maksymalna moc wyjściowa wynosi około 102% mocy znamionowej
