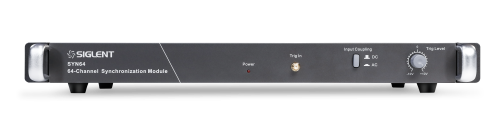

Siglent SYN64 64 moduł synchroniczny dla oscyloskopów niskoprofilowych

Przegląd produktu

Siglent SYN64 to rozdzielnik synchronizacji dla serii niskoprofilowych oscyloskopów SDS5000L/SDS6000L.. Posiada on szybki cyfrowy sterownik sygnału 1:64, który rozprowadza wejście na 64 wyjścia z niskim jitterem, niskim skew. Jego wejście oferuje zarówno tryb sprzężenia DC jak i AC oraz regulowany poziom wyzwalania.

Dla wielokanałowego systemu akwizycji zbudowanego z wielu oscyloskopów, dystrybutor synchronizacji jest urządzeniem niezbędnym. Użyj SYN64 jako źródła wyzwalania oscyloskopów, podłączając wyjścia SYN64 do EXT wyzwalacza lub kanału analogowego oscyloskopów, aby zbudować system akwizycji. Możesz również użyć SYN64 do kalibracji skew pomiędzy kanałami systemu akwizycji. Podłączając wyjścia SYN64 do wejść kanałów analogowych oscyloskopów, można skalibrować opóźnienie każdego kanału analogowego i kabla, aby zapewnić wyrównanie wielu kanałów.

Kluczowe cechy

• Szybki fanout 1:64
• Tryby wejściowe z podłączeniem DC i AC
• Zakres wejściowy -10V ~ 10V
• -10V ~ 10V zakres poziomu wyzwalania
• Niski jitter, niskie skew
• Wysokość 1U do montażu w standardowym racku

Prezentacja funkcji

Elastyczny wielokanałowy system akwizycji o dużej szybkości działania. Schemat tworzenia wielokanałowego systemu pomiarowego.

• Wiele jednostek jest łączonych w celu utworzenia szybkiego systemu akwizycji z maksymalnie 512 kanałami, które są wyzwalane sygnałami synchronizacyjnymi o niskim nachyleniu z 64-kanałowego dystrybutora synchronizacji SYN64.
• Host może uzyskać dostęp do każdej jednostki przez 1000M LAN. Urządzenie posiada kompletny zestaw komend SCPI, jak również LabVIEW i IVI, co ułatwia akwizycję danych. Port LAN jest zgodny z LXI.
• Zegary próbkujące są synchronizowane pomiędzy wszystkimi jednostkami w systemie testowym poprzez kaskadowe połączenie zegarów 10 MHz In i 10 MHz Out w łańcuch.
