Siglent SNA5012A Wektorowy Analizator Sieci Seria SNA5000A

Wysyłka w: 5 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 78 523,20 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

78523.20

Najniższa cena z 30 dni przed obniżką:

Cena netto: 63 840,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent: Siglent

Opis

Przegląd produktu

Karta katalogowa

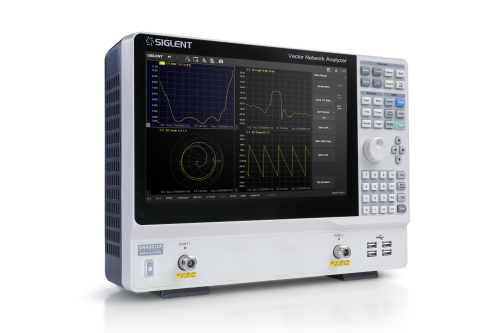

SIGLENT SNA5012A to wektorowy analizator sieci, o zakresie częstotliwości od 9 kHz do 8,5 GHz. SNA5012A jest modelem 2-portowym, zaprojektowanym, aby zapewnić natychmiastowy wgląd w pomiary rozproszenia, różnicowe i w dziedzinie czasu. Urządzenia z serii SNA5000A są efektywnym przyrządem do określania współczynnika Q, szerokości pasma i tłumienności wtrąceniowej filtrów. Posiadają funkcje konwersji impedancji, przemieszczania płaszczyzny pomiarowej, testowania granicznego, testowania tętnień, symulacji oprzyrządowania i regulacji usuwania/wkładania adapterów. Dostępnych jest pięć typów przemiatania: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time i tryb Segment-Sweep. Seria SNA5000A VNA obsługuje również korekcję parametrów rozpraszania SOLT, SOLR, TRL, Response i Enhanced Response, co zapewnia większą elastyczność w zastosowaniach badawczo-rozwojowych i produkcyjnych.

Kluczowe cechy

Rozdzielczość częstotliwości: 1 Hz
Rozdzielczość poziomu: 0.05 dB
Zakres IFBW: 10 Hz~3 MHz
Obsługuje Bias-Tees
Interfejs: LAN, USB Device, USB Host (USB-GPIB)
Zdalne sterowanie: SCPI/Labview/IVI w oparciu o USB-TMC/VXI-11/Socket/Telnet/WebServer
Ekran dotykowy 12,1"
Wyjście wideo: HDMI

Wybrane parametry

Model	SNA5002A	SNA5004A	SNA5012A	SNA5014A	SNA5022A	SNA5032A
Zakres częstotliwości	9 kHz~4.5 GHz	9 kHz~4.5 GHz	9 kHz~8.5 GHz	9 kHz~8.5 GHz	100 kHz~13.5 GHz	100 kHz~26.5 GHz
Ilość portów	2	4	2	4	2	2
Zakres dynamiczny	125 dB	125 dB	125 dB	125 dB	125 dB	125 dB
Szum przebiegu	0.003 dB rms,0.03° rms	0.003 dB rms,0.03° rms	0.003 dB rms,0.03° rms	0.003 dB rms,0.03° rms	0.003 dB rms,0.03° rms	0.003 dB rms,0.03° rms
Zakres poziomu wyjściowego	-55 ~ +10 dBm	-55 ~ +10 dBm	-55 ~ +10 dBm	-55 ~ +10 dBm	-55 ~ +10 dBm	-55 ~ +10 dBm

Prezentacja produktu

Niski poziom szumu bazowego dla dokładnych pomiarów z szerokim zakresem dynamiki

Zakres dynamiki systemu, różnica pomiędzy mocą pomiarową dostępną w porcie testowym a podłogą

szumów odbiornika jest krytycznym parametrem VNA. Zakres dynamiki SIGLENT SNA5000A może wynosić

do 125 dB@10 Hz, co spełnia niektóre specyficzne wymagania testów RF, takie jak jednoczesne testowanie

filtrów w paśmie i poza pasmem.

Pomiar S-parametrów i balansu

Do pomiaru S-parametrów 4 portów SNA5000A można dodać wiele śladów w różnych oknach,

w formatach Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar, itp. Jest to pomocne przy

śledzeniu transmisji/odbicia, dopasowaniu obciążenia i analizie kierunkowości. Te ślady mogą być

zapisane jako referencje lub dodawanie limitów dla testów pass/fail w celu poprawy efektywności

podczas testów anten i filtrów.

Rozszerzona analiza Time-Domain (TDR)

SNA5000A obsługuje rozszerzoną analizę Time-Domain do pomiaru impedancji w zależności od

odległości, aby rozróżnić przejścia indukcyjne i pojemnościowe. Dzięki bramkowaniu w dziedzinie czasu

możemy wyizolować różne sekcje oprzyrządowania i zobaczyć efekty w dziedzinie częstotliwości.

Innym zastosowaniem TDR jest lokalizacja uszkodzeń kabli koncentrycznych

w instalacjach telefonii komórkowej i CATV.

Embedding i De-Embedding

W branży RF & Microwave istnieje duże wyzwanie, aby skutecznie wyeliminować

szkodliwe efekty oprzyrządowania. W większości przypadków wyniki badań zawierają

cechy efektu, ponieważ specyficzny efekt połączył zacisk testowy urządzenia

z zaciskiem wejściowym urządzenia podczas badań SMD. SNA5000A stosuje różne

metody minimalizowania efektów spowodowanych efektem oprzyrządowania,

w tym rozszerzanie portów, dopasowywanie portów, konwersję impedancji portów,

de-embedding, usuwanie adapterów, itp.

Zestaw kalibracyjny

SIGLENT oferuje różnorodne zestawy kalibracyjne o zakresie częstotliwości

od DC do 9 GHz, zarówno do zastosowań ogólnych, jak i do zastosowań na poziomie precyzyjnym.

Każdy z zestawów Cal od SIGELNT zawiera wszystkie niezbędne zwarcia, obwody otwarte,

obciążenia i thru (SOLT) elementów wymaganych do prawidłowego testowania, ze złączami SMA i N.

Zestawy kalibracyjne innych producentów sprzętu elektronicznego są dostępne w serii SNA5000A.

Dodatkowe akcesoria/opcje

Nazwa	Cechy
High performance reference source (SNA5000-HPR)
Time domain analysis (SNA5000A-TDR)
Enhenced time domain analysis (SNA5000A-TDA)
Zestaw kalibracyjny F503ME	OSLT, DC - 4.5 GHz, N-Male connector
Zestaw kalibracyjny F503FE	OSLT, DC - 4.5 GHz, N-Female connector
Zestaw kalibracyjny F603ME	OSLT, DC - 4.5 GHz, 3.5mm SMA-Male connector
Zestaw kalibracyjny F603FE	OSLT, DC - 4.5 GHz, 3.5mm SMA-Female connector
Zestaw kalibracyjny F504MS	OSLT, DC - 9 GHz, N-Male connector
Zestaw kalibracyjny F504FS	OSLT, DC - 9 GHz, N-Female connector
Zestaw kalibracyjny F604MS	OSLT, DC - 9 GHz, 3.5mm SMA-Male connector
Zestaw kalibracyjny F604FS	OSLT, DC - 9 GHz, 3.5mm SMA-Female connector

Pliki do pobrania:

SNA5000A_DataSheet EN03C [EN]
