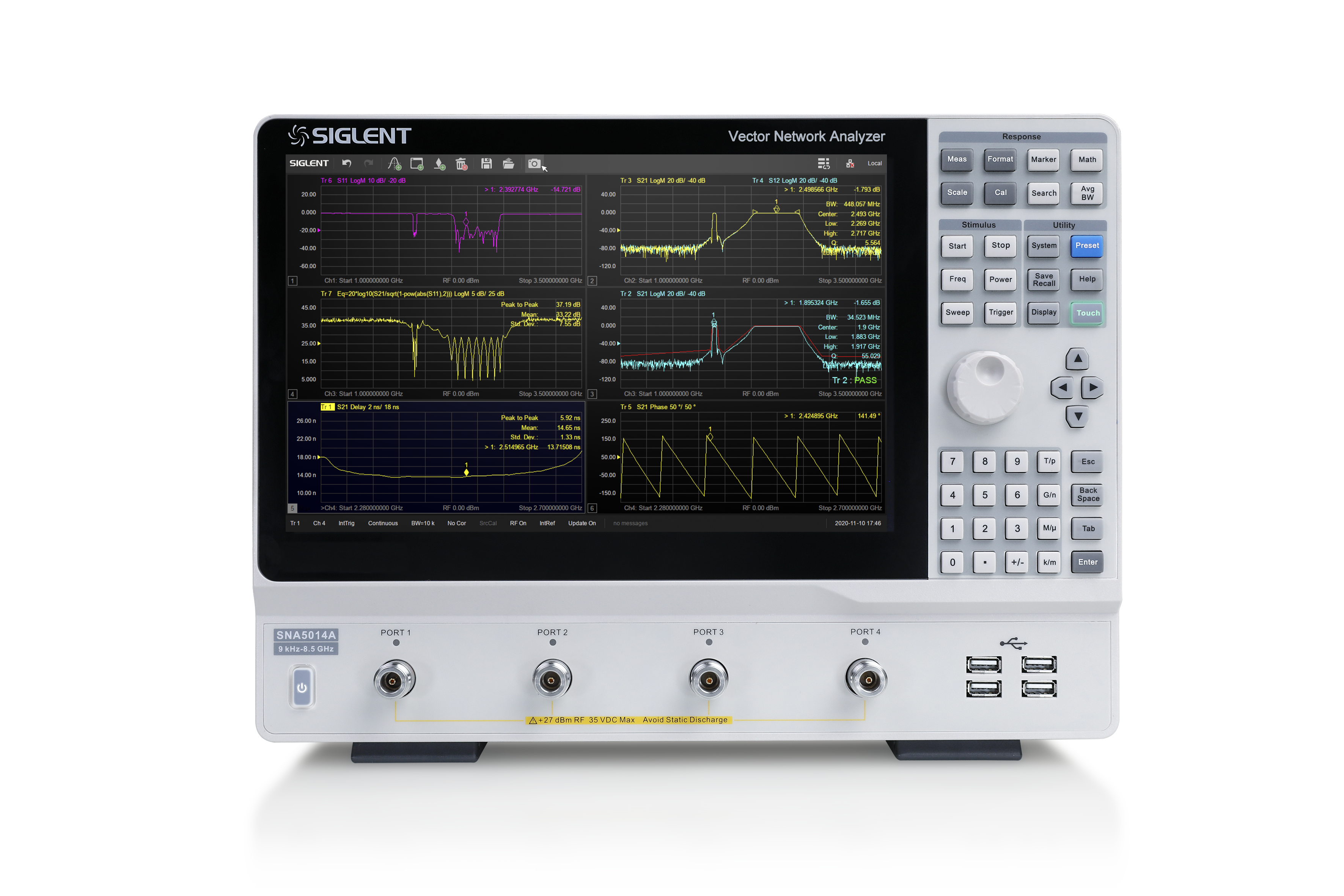

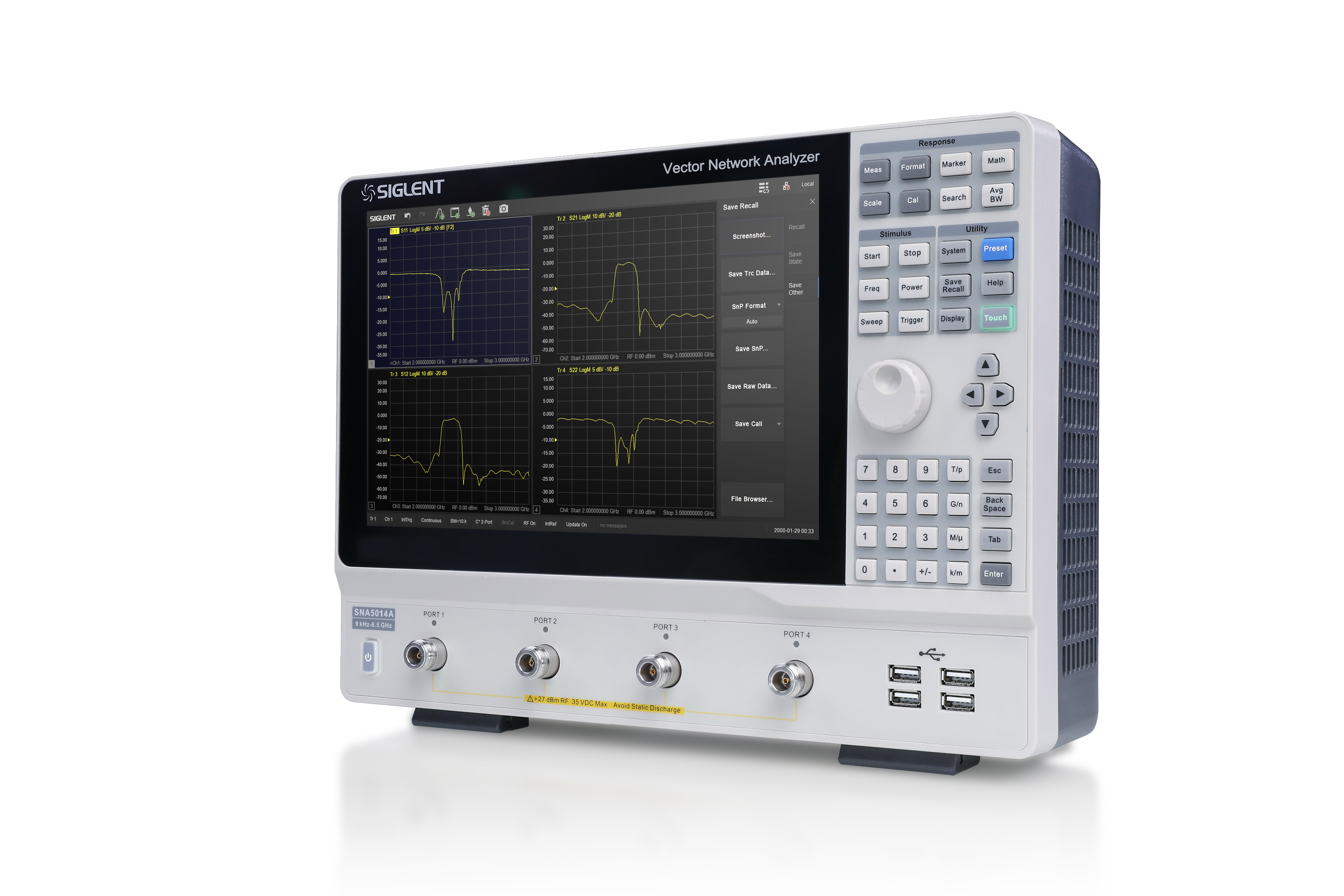

Siglent SNA5014A Wektorowy Analizator Sieci Seria SNA5000A

Wysyłka w: 5 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 115 902,90 zł
zawiera 23% VAT, bez kosztów dostawy
115902.90
Cena netto: 94 230,00 zł
bez 23% VAT i kosztów dostawy
ilość szt.

towar niedostępny

dodaj do przechowalni

Opis

Przegląd produktu

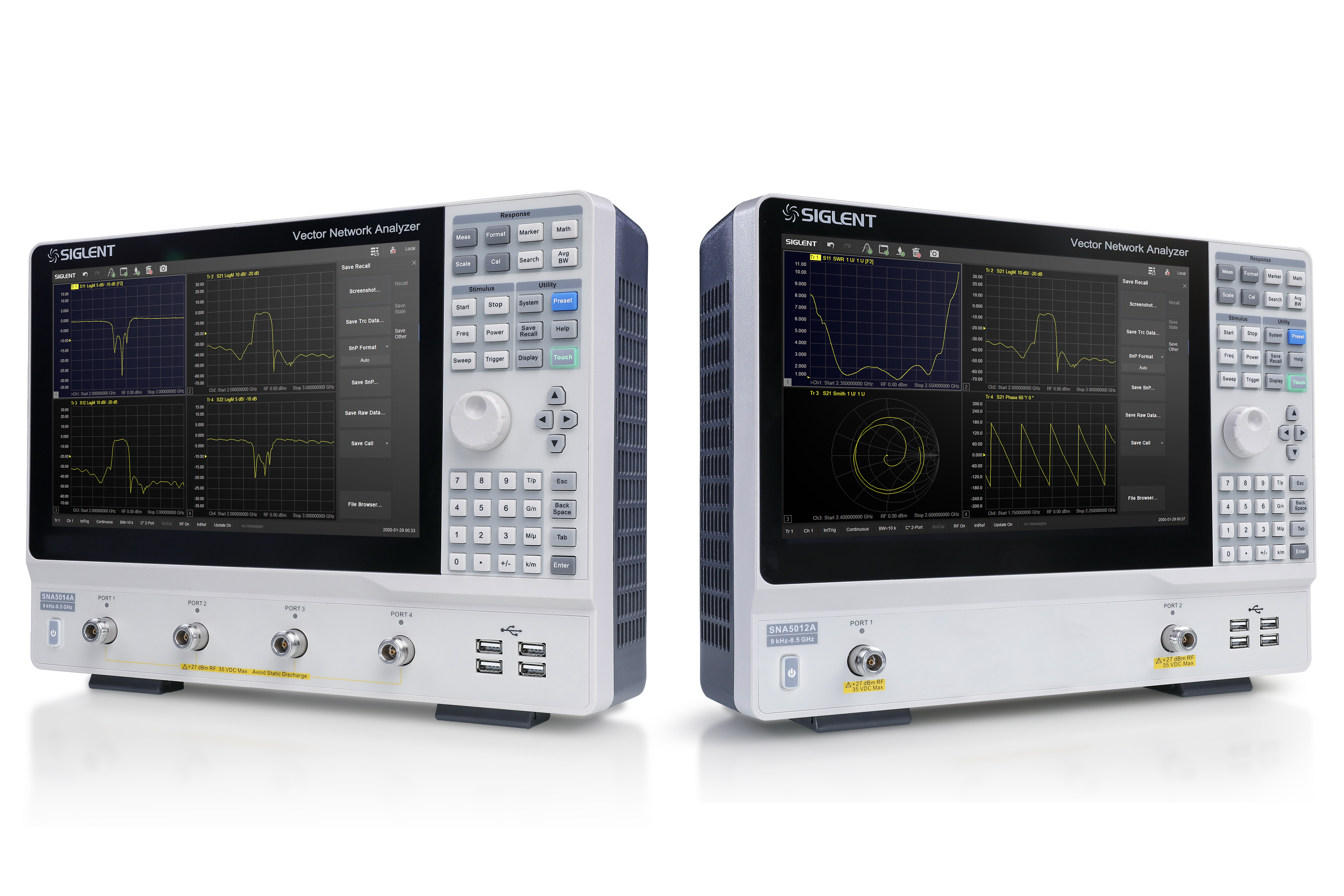

SIGLENT SNA5014A to wektorowy analizator sieci, o zakresie częstotliwości od 9 kHz do 8,5 GHz. SNA5014A jest modelem 4-portowym, zaprojektowanym, aby zapewnić natychmiastowy wgląd w pomiary rozproszenia, różnicowe i w dziedzinie czasu. Urządzenia z serii SNA5000A są efektywnym przyrządem do określania współczynnika Q, szerokości pasma i tłumienności wtrąceniowej filtrów. Posiadają funkcje konwersji impedancji, przemieszczania płaszczyzny pomiarowej, testowania granicznego, testowania tętnień, symulacji oprzyrządowania i regulacji usuwania/wkładania adapterów. Dostępnych jest pięć typów przemiatania: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time i tryb Segment-Sweep. Seria SNA5000A VNA obsługuje również korekcję parametrów rozpraszania SOLT, SOLR, TRL, Response i Enhanced Response, co zapewnia większą elastyczność w zastosowaniach badawczo-rozwojowych i produkcyjnych.



Kluczowe cechy

  • Rozdzielczość częstotliwości: 1 Hz
  • Rozdzielczość poziomu: 0.05 dB
  • Zakres IFBW: 10 Hz~3 MHz
  • Obsługuje Bias-Tees

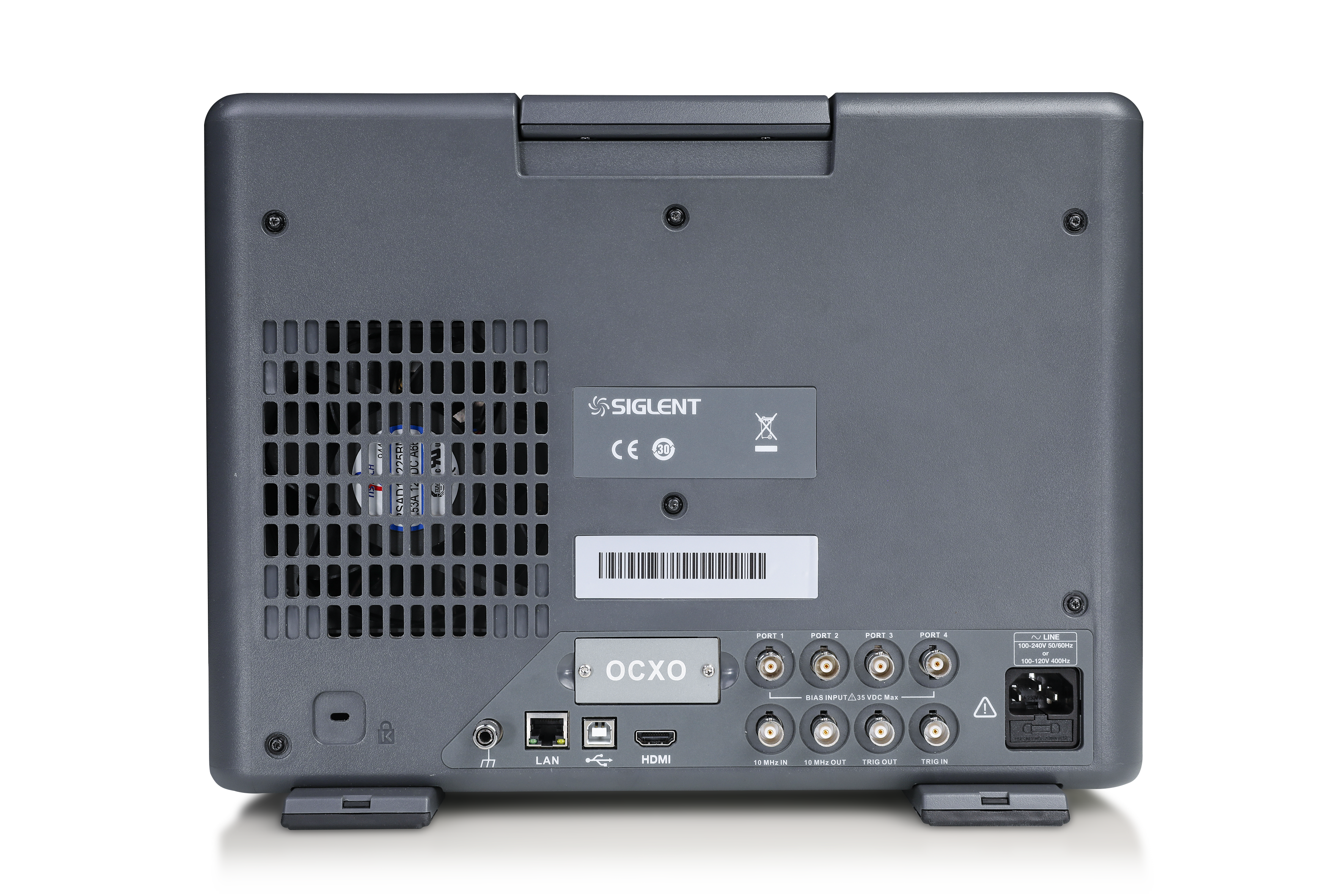

  • Interfejs: LAN, USB Device, USB Host (USB-GPIB)
  • Zdalne sterowanie: SCPI/Labview/IVI w oparciu o USB-TMC/VXI-11/Socket/Telnet/WebServer
  • Ekran dotykowy 12,1"
  • Wyjście wideo: HDMI



Wybrane parametry

Model SNA5002A SNA5004A SNA5012A SNA5014A SNA5022A SNA5032A
Zakres częstotliwości 9 kHz~4.5 GHz 9 kHz~4.5 GHz 9 kHz~8.5 GHz 9 kHz~8.5 GHz 100 kHz~13.5 GHz 100 kHz~26.5 GHz
Ilość portów 2 4 2 4 2 2
Zakres dynamiczny 125 dB 125 dB 125 dB 125 dB 125 dB 125 dB
Szum przebiegu 0.003 dB rms,0.03° rms 0.003 dB rms,0.03° rms 0.003 dB rms,0.03° rms 0.003 dB rms,0.03° rms 0.003 dB rms,0.03° rms 0.003 dB rms,0.03° rms
Zakres poziomu wyjściowego -55 ~ +10 dBm -55 ~ +10 dBm -55 ~ +10 dBm -55 ~ +10 dBm -55 ~ +10 dBm -55 ~ +10 dBm



Prezentacja produktu

Niski poziom szumu bazowego dla dokładnych pomiarów z szerokim zakresem dynamiki


Zakres dynamiki systemu, różnica pomiędzy mocą pomiarową dostępną w porcie testowym a podłogą

szumów odbiornika jest krytycznym parametrem VNA. Zakres dynamiki SIGLENT SNA5000A może wynosić

do 125 dB@10 Hz, co spełnia niektóre specyficzne wymagania testów RF, takie jak jednoczesne testowanie

filtrów w paśmie i poza pasmem.

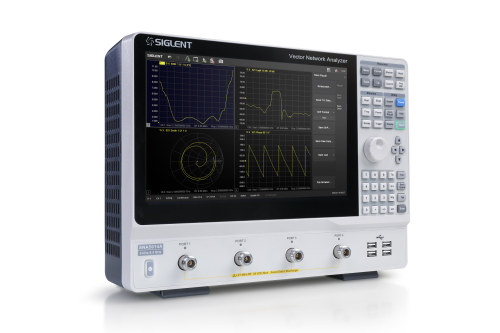

Pomiar S-parametrów i balansu


Do pomiaru S-parametrów 4 portów SNA5000A można dodać wiele śladów w różnych oknach,

w formatach Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar, itp. Jest to pomocne przy

śledzeniu transmisji/odbicia, dopasowaniu obciążenia i analizie kierunkowości. Te ślady mogą być

zapisane jako referencje lub dodawanie limitów dla testów pass/fail w celu poprawy efektywności

podczas testów anten i filtrów.



Rozszerzona analiza Time-Domain (TDR)


SNA5000A obsługuje rozszerzoną analizę Time-Domain do pomiaru impedancji w zależności od

odległości, aby rozróżnić przejścia indukcyjne i pojemnościowe. Dzięki bramkowaniu w dziedzinie czasu

możemy wyizolować różne sekcje oprzyrządowania i zobaczyć efekty w dziedzinie częstotliwości.

Innym zastosowaniem TDR jest lokalizacja uszkodzeń kabli koncentrycznych

w instalacjach telefonii komórkowej i CATV.

Embedding i De-Embedding


W branży RF & Microwave istnieje duże wyzwanie, aby skutecznie wyeliminować

szkodliwe efekty oprzyrządowania. W większości przypadków wyniki badań zawierają

cechy efektu, ponieważ specyficzny efekt połączył zacisk testowy urządzenia

z zaciskiem wejściowym urządzenia podczas badań SMD. SNA5000A stosuje różne

metody minimalizowania efektów spowodowanych efektem oprzyrządowania,

w tym rozszerzanie portów, dopasowywanie portów, konwersję impedancji portów,

de-embedding, usuwanie adapterów, itp.



Zestaw kalibracyjny


SIGLENT oferuje różnorodne zestawy kalibracyjne o zakresie częstotliwości

od DC do 9 GHz, zarówno do zastosowań ogólnych, jak i do zastosowań na poziomie precyzyjnym.

Każdy z zestawów Cal od SIGELNT zawiera wszystkie niezbędne zwarcia, obwody otwarte,

obciążenia i thru (SOLT) elementów wymaganych do prawidłowego testowania, ze złączami SMA i N.

Zestawy kalibracyjne innych producentów sprzętu elektronicznego są dostępne w serii SNA5000A.



Dodatkowe akcesoria/opcje

Nazwa Cechy
High performance reference source (SNA5000-HPR)
Time domain analysis (SNA5000A-TDR)
Enhenced time domain analysis (SNA5000A-TDA)
Zestaw kalibracyjny F503ME OSLT, DC - 4.5 GHz, N-Male connector
Zestaw kalibracyjny F503FE OSLT, DC - 4.5 GHz, N-Female connector
Zestaw kalibracyjny F603ME OSLT, DC - 4.5 GHz, 3.5mm SMA-Male connector
Zestaw kalibracyjny F603FE OSLT, DC - 4.5 GHz, 3.5mm SMA-Female connector
Zestaw kalibracyjny F504MS OSLT, DC - 9 GHz, N-Male connector
Zestaw kalibracyjny F504FS OSLT, DC - 9 GHz, N-Female connector
Zestaw kalibracyjny F604MS OSLT, DC - 9 GHz, 3.5mm SMA-Male connector
Zestaw kalibracyjny F604FS OSLT, DC - 9 GHz, 3.5mm SMA-Female connector
