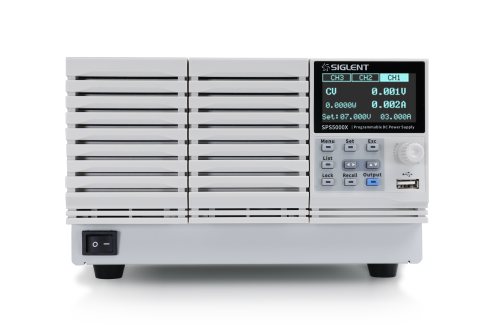

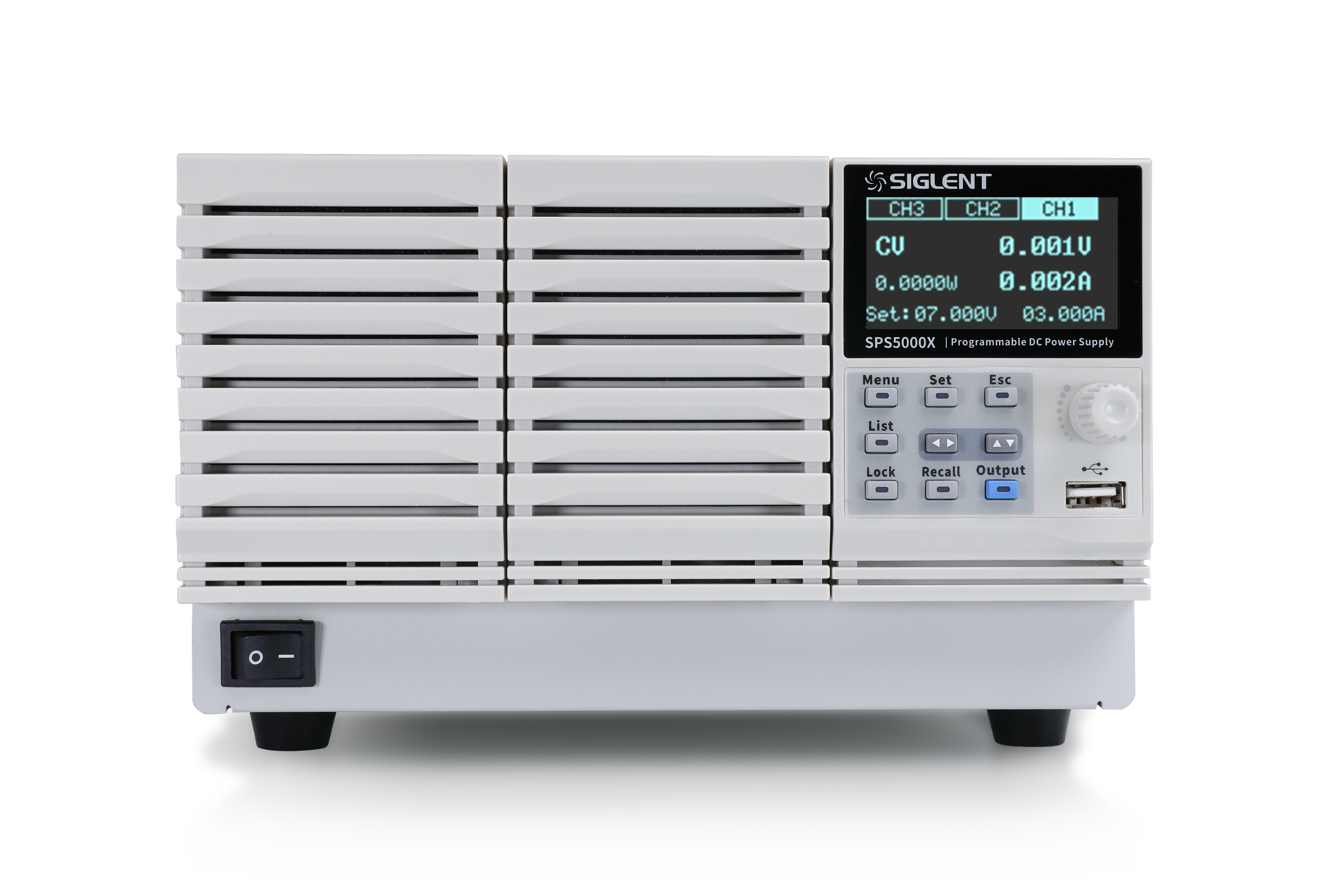

Siglent SPS5085X Programowalny Zasilacz Impulsowy DC Seria SPS5000X

Przegląd produktu

Karta katalogowa

Seria SPS5000X to programowalne zasilacze impulsowe DC, które zapewniają szeroki zakres mocy wyjściowej przy użyciu jedno- i wielokanałowych konfiguracji wyjściowych w połączeniu z możliwością pracy ze stałą mocą. Seria zasilaczy obejmuje szesnaście modeli o napięciu do 160 VDC i mocy do 1080 W. Zasilacze SPS5000X mogą być łączone szeregowo (2 jednostki) lub równolegle (3 jednostki), aby spełnić wymagania 0~320V i 0~270A, z maksymalną łączną mocą 3240W.

Seria SPS5000X posiada 2,4-calowy wyświetlacz OLED o wysokiej jasności oraz przyjazny dla użytkownika interfejs, który umożliwia łatwe sterowanie i monitorowanie urządzeń. SPS5000X zapewnia wysoką rozdzielczość ustawień napięcia i prądu, regulowanie szybkości narastania, programowanie sekwencji list z panelu przedniego lub przez standardowy interfejs LAN/USB, sterowanie analogowe oraz zabezpieczenia przed nadmiernym napięciem, prądem, zasilaniem i temperaturą. Te cechy sprawiają, że seria ta jest idealnym wyborem dla wielu wymagających użytkowników. Zasilacze impulsowe z serii SPS5000X doskonale sprawdzą się w branżach komercyjnych, przemysłowych, edukacyjnych, energetycznych, przemysłu oświetleniowego LED, ale również w laboratoriach testowych czy elektronice samochodowej.

Artykuł nt. serii SPS5000X: ELASTYCZNE ROZWIĄZANIA W ZASILACZACH SERII SPS5000X - kliknij, żeby przeczytać

Kluczowe cechy

• szeroki zakres napięć oraz prądów wyjściowych
• intuicyjne sterowanie za pomocą przedniego panelu lub strony WWW
• regulowana rezystancja wyjściowa
• monitor napięcia i natężenia na 2.4-calowym wyświetlaczu OLED
• praca maksymalnie dwóch zasilaczy połączonych szeregowo lub trzech równolegle
• tryb pracy z kontrolą napięcia lub kontrolą prądu
• praca z włączonym lub wyłączonym opóźnieniem wyjścia
• zabezpieczenia OVP, OCP, LPP, OTP
• interfejs: USB, LAN, Analog Control Interface (opcjonalnie USB-GPIB moduł)
• rozdzielczość 1mV/1mA

Wybrane parametry

Prezentacja funkcji

Tryb stałej mocy

W trybie stałej mocy wyjściowej zakres napięć i prądów jest przełączany automatycznie,

aby zmaksymalizować napięcie i prąd bez utraty mocy wyjściowej zasilacza.

Tryb ten umożliwia dostarczenie wyższego napięcia wyjściowego przy niższym prądzie

oraz wyższy prąd wyjściowy przy niższym napięciu. W porównaniu do tradycyjnego

prostokątnego zakresu wyjściowego większości zasilaczy, zasilacze serii SPS5000X

zapewniają szerszy zakres napięcia i prądu wyjściowego, co znacznie zwiększa

możliwości jego wykorzystania.

Elastyczne dopasowywanie szybkości narastania/opadanie napięć i prądów

Seria SPS5000X obsługuje niestandardowe/spersonalizowane ustawienia szybkości

narastania/opadania napięcia/prądu, co umożliwia zweryfikowanie działania

testowanego obiektu w miarę zmian napięcia/prądu. Funkcja ta może

skutecznie zapobiegać uszkodzeniom spowodowanym przez prąd rozruchowy

w DUT w zastosowaniach takich jak testowanie pojemnościowych

urządzeń pochłaniających prąd.

Tryb CV/CC

Gdy zasilacz serii SPS5000X jest ustawiony w tryb priorytetu CC,

na etapie włączania wyjścia zasilania, jest on w stanie skutecznie ograniczyć

skokowy wzrost prądu rozruchowego i napięcia przetężenia po włączeniu zasilania.

W trybie priorytetu CV, napięcie wyjściowe szybko osiąga ustawioną wartość napięcia.

W niektórych zastosowaniach, takich jak testowanie diod LED, po włączeniu wyjścia

zasilającego pojawia się prąd udarowy i napięcie przetężenia,

gdy napięcie osiągnie wartość napięcia stanu włączenia diody LED.

Dopasowywanie rezystancji

Zasilacz serii SPS5000X obsługuje programowo zdefiniowane ustawienia

rezystancji wewnętrznej wyjścia. Może on być użyty jako rezystancja wewnętrzna

w szeregu z dodatnim biegunem wyjściowym. W tym momencie zasilacz jest

równoważny z zasilaczem zawierającym rezystancję wewnętrzną,

jak np. akumulator kwasowo-ołowiowy lub litowy.

Wbudowany obwód rozładowania

Zasilacz serii SPS5000X posiada obwód rozładowania równoległy

z zaciskiem wyjściowym, który może być równoważny równoległej rezystancji.

Po wyłączeniu zasilania i odłączeniu obciążenia, obwód rozładowujący

rozładuje energię do kondensatora filtra wyjściowego. Bez obwodu rozładowania,

pojemność wyjściowa pozostanie naładowana, co mogłoby powodować niebezpieczne

napięcie na zaciskach wyjściowych przez pewien czas. Obwód rozładowujący

może być również użyty do regulacji szybkości obniżania napięcia.

Funkcja ta jest włączana w menu przez użytkownika.

Zewnętrzna kontrola analogowa

Cztery tryby pracy mogą być realizowane za pomocą portu analogowego

znajdującego się z tyłu urządzenia; napięcie sterowane napięciem,

prąd sterowany napięciem, napięcie sterowane rezystancją oraz

prąd sterowany rezystancją. W trybie sterowania napięciem zewnętrznym,

gdy zacisk jest podłączony z regulowanym napięciem 0-10V,

można go użyć do regulacji wyjścia od 0 do pełnego zakresu

(10V odpowiada wartości napięcia lub prądu pełnego zakresu zasilania).

Interfejs

Zasilacz standardowo wyposażony jest w interfejsy komunikacyjne USB i Ethernet,

oraz opcjonalnie moduł konwertera USB-GPIB jako opcja. Wbudowany serwer WWW

umożliwia sterowanie i monitorowanie zasilacza bezpośrednio z poziomu przeglądarki

internetowej, eliminując potrzebę instalowania sterowników lub aplikacji
